Шлаковозна чаша

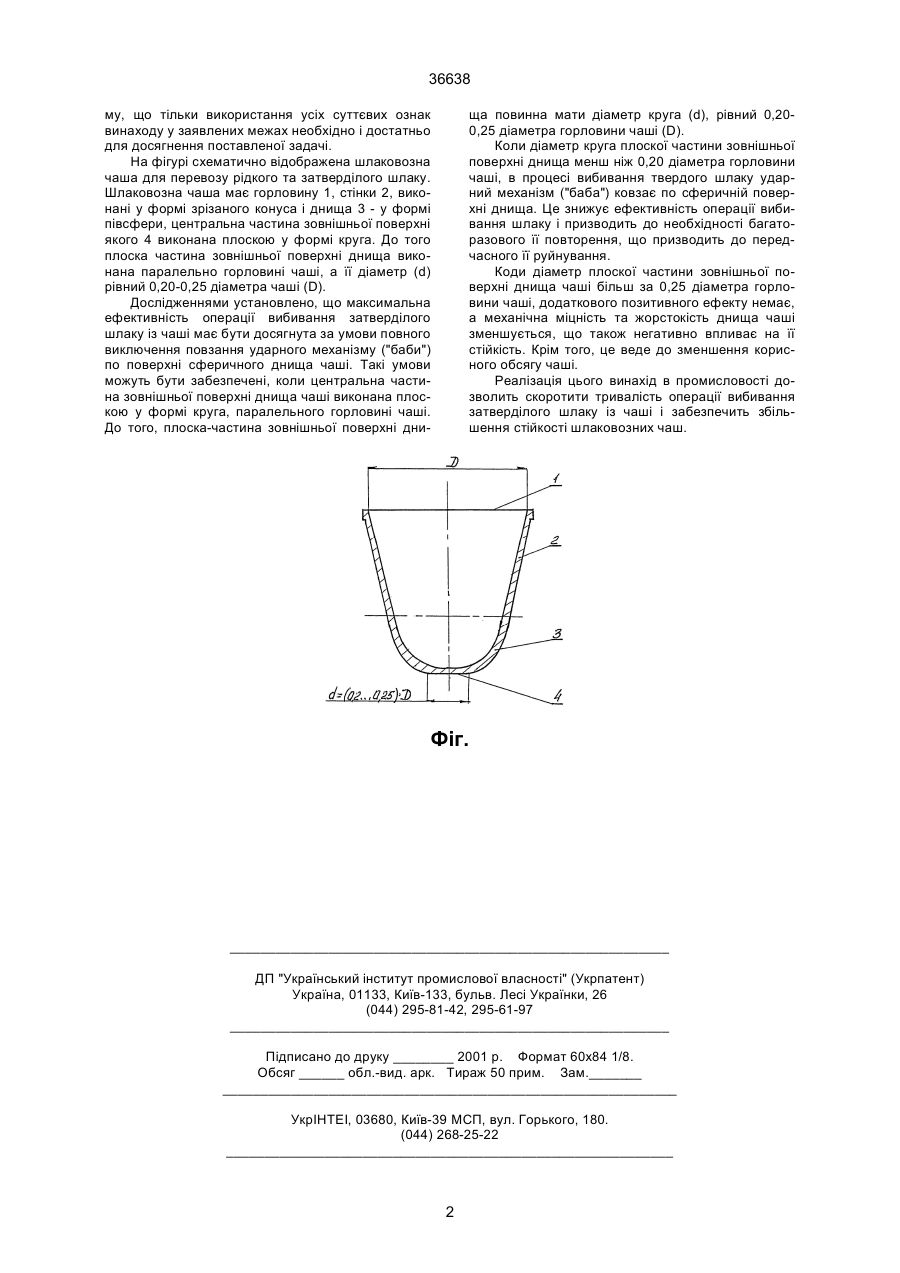

Шлаковозна чаша, яка має горловину, стінки і днище, і в якій внутрішній профіль стінок виконаний у формі зрізаного конуса, а днище - у формі півсфери, яка відрізняється тим, що центральна частина зовнішньої поверхні днища виконана плоскою в формі круга, паралельного горловині чаші, з діаметром круга, рівним 0,2-0,25 діаметра горловини чаші. (19) (21) 2000010285 (22) 18.01.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Курганов Віктор Олександрович, Дворянінов Віктор Олександрович, Гоч Микола Григорович, Краузе Людмила Олександрівна, Романов Павло Аркадійович, Чеботарьов Анатолій Петрович, Похілов Юрій Борисович, Нікітін Геннадій Миколайович 36638 му, що тільки використання усіх суттєвих ознак винаходу у заявлених межах необхідно і достатньо для досягнення поставленої задачі. На фігурі схематично відображена шлаковозна чаша для перевозу рідкого та затверділого шлаку. Шлаковозна чаша має горловину 1, стінки 2, виконані у формі зрізаного конуса і днища 3 - у формі півсфери, центральна частина зовнішньої поверхні якого 4 виконана плоскою у формі круга. До того плоска частина зовнішньої поверхні днища виконана паралельно горловині чаші, а її діаметр (d) рівний 0,20-0,25 діаметра чаші (D). Дослідженнями установлено, що максимальна ефективність операції вибивання затверділого шлаку із чаші має бути досягнута за умови повного виключення повзання ударного механізму ("баби") по поверхні сферичного днища чаші. Такі умови можуть бути забезпечені, коли центральна частина зовнішньої поверхні днища чаші виконана плоскою у формі круга, паралельного горловині чаші. До того, плоска-частина зовнішньої поверхні дни ща повинна мати діаметр круга (d), рівний 0,200,25 діаметра горловини чаші (D). Коли діаметр круга плоскої частини зовнішньої поверхні днища менш ніж 0,20 діаметра горловини чаші, в процесі вибивання твердого шлаку ударний механізм ("баба") ковзає по сферичній поверхні днища. Це знижує ефективність операції вибивання шлаку і призводить до необхідності багаторазового її повторення, що призводить до передчасного її руйнування. Коди діаметр плоскої частини зовнішньої поверхні днища чаші більш за 0,25 діаметра горловини чаші, додаткового позитивного ефекту немає, а механічна міцність та жорстокість днища чаші зменшується, що також негативно впливає на її стійкість. Крім того, це веде до зменшення корисного обсягу чаші. Реалізація цього винахід в промисловості дозволить скоротити тривалість операції вибивання затверділого шлаку із чаші і забезпечить збільшення стійкості шлаковозних чаш. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
