Чаша шлаковоза

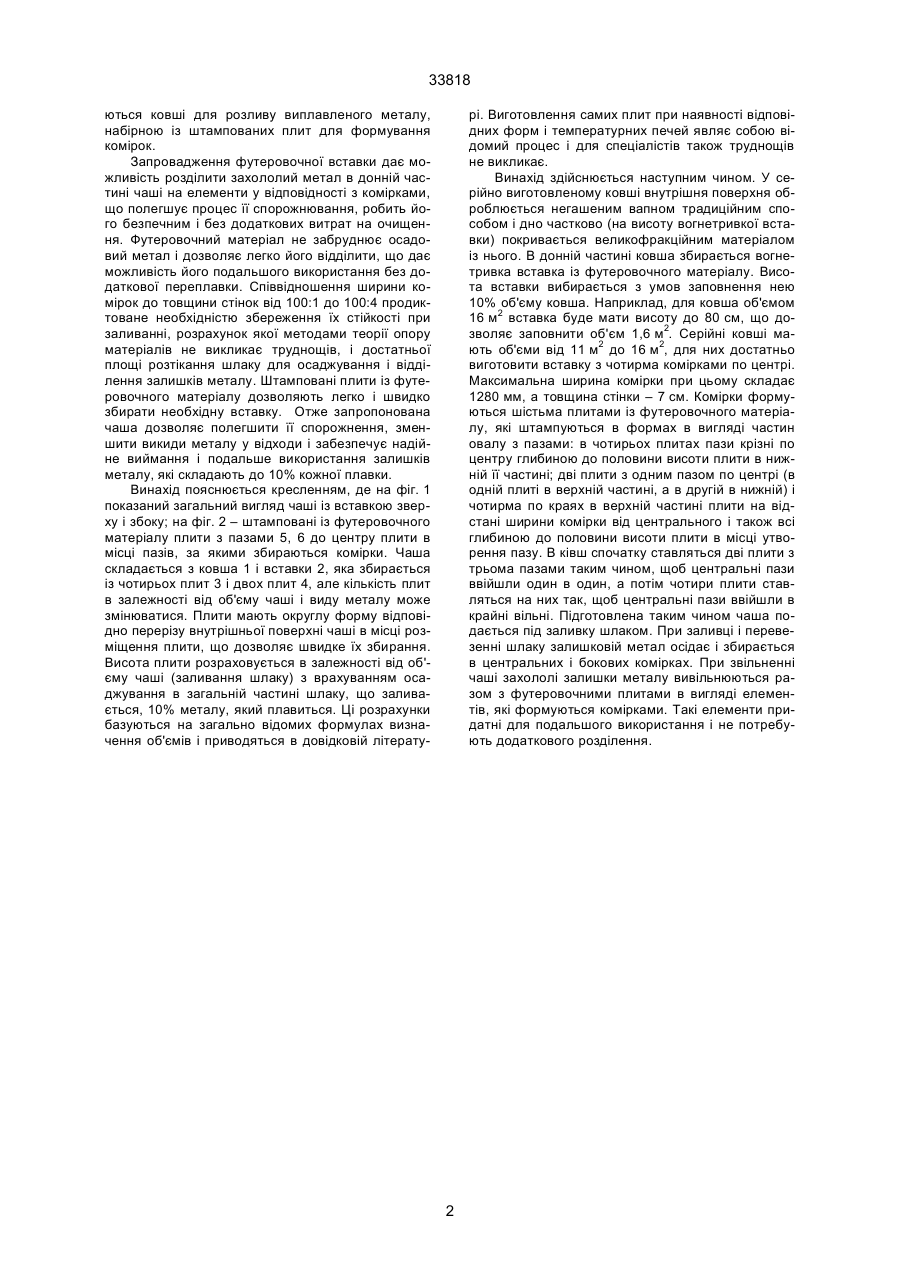

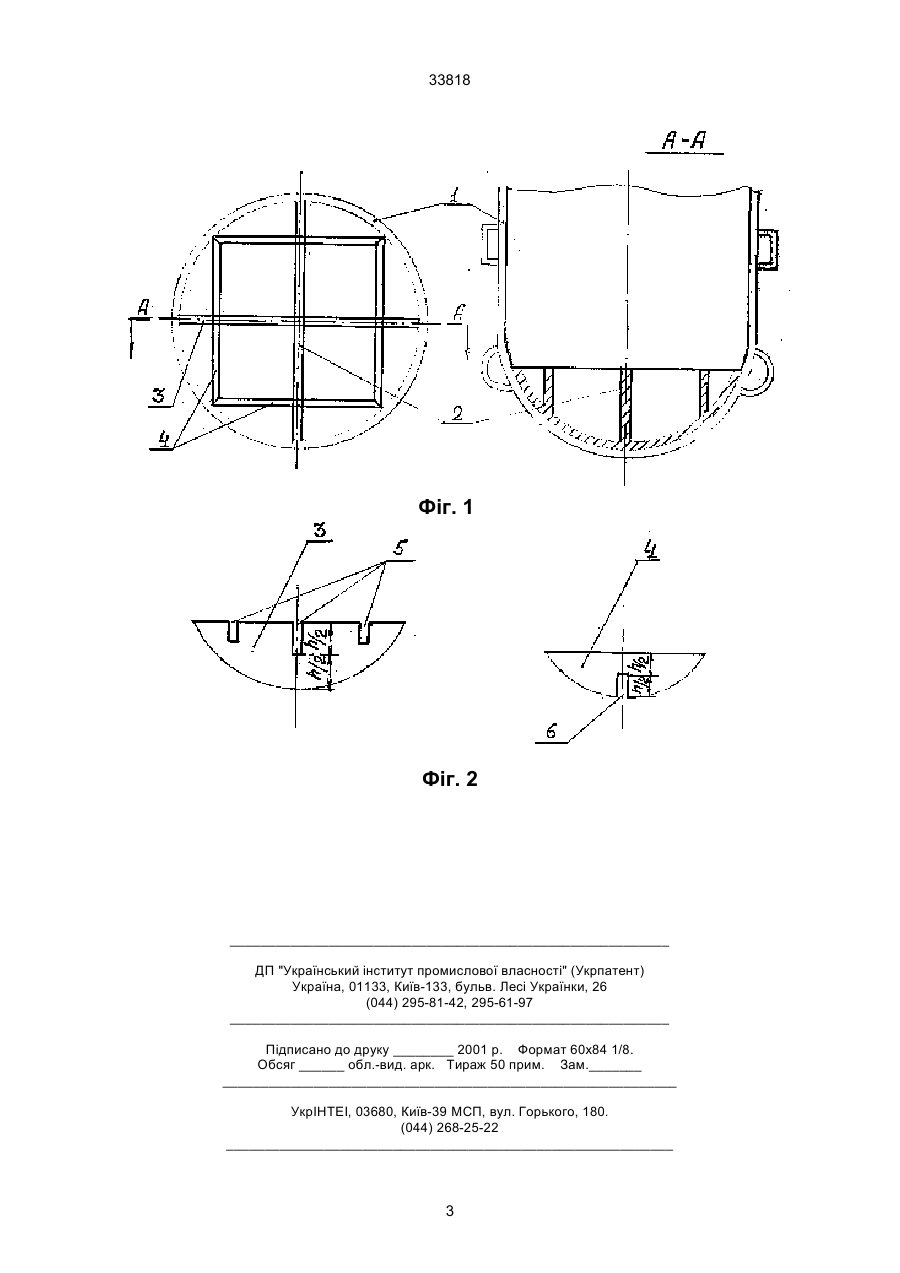

Чаша шлаковоза, зокрема ківш овальної зву 33818 ються ковші для розливу виплавленого металу, набірною із штампованих плит для формування комірок. Запровадження футеровочної вставки дає можливість розділити захололий метал в донній частині чаші на елементи у відповідності з комірками, що полегшує процес її спорожнювання, робить його безпечним і без додаткових витрат на очищення. Футеровочний матеріал не забруднює осадовий метал і дозволяє легко його відділити, що дає можливість його подальшого використання без додаткової переплавки. Співвідношення ширини комірок до товщини стінок від 100:1 до 100:4 продиктоване необхідністю збереження їх стійкості при заливанні, розрахунок якої методами теорії опору матеріалів не викликає труднощів, і достатньої площі розтікання шлаку для осаджування і відділення залишків металу. Штамповані плити із футеровочного матеріалу дозволяють легко і швидко збирати необхідну вставку. Отже запропонована чаша дозволяє полегшити її спорожнення, зменшити викиди металу у відходи і забезпечує надійне виймання і подальше використання залишків металу, які складають до 10% кожної плавки. Винахід пояснюється кресленням, де на фіг. 1 показаний загальний вигляд чаші із вставкою зверху і збоку; на фіг. 2 – штамповані із футеровочного матеріалу плити з пазами 5, 6 до центру плити в місці пазів, за якими збираються комірки. Чаша складається з ковша 1 і вставки 2, яка збирається із чотирьох плит 3 і двох плит 4, але кількість плит в залежності від об'єму чаші і виду металу може змінюватися. Плити мають округлу форму відповідно перерізу внутрішньої поверхні чаші в місці розміщення плити, що дозволяє швидке їх збирання. Висота плити розраховується в залежності від об'єму чаші (заливання шлаку) з врахуванням осаджування в загальній частині шлаку, що заливається, 10% металу, який плавиться. Ці розрахунки базуються на загально відомих формулах визначення об'ємів і приводяться в довідковій літерату рі. Виготовлення самих плит при наявності відповідних форм і температурних печей являє собою відомий процес і для спеціалістів також труднощів не викликає. Винахід здійснюється наступним чином. У серійно виготовленому ковші внутрішня поверхня оброблюється негашеним вапном традиційним способом і дно частково (на висоту вогнетривкої вставки) покривається великофракційним матеріалом із нього. В донній частині ковша збирається вогнетривка вставка із футеровочного матеріалу. Висота вставки вибирається з умов заповнення нею 10% об'єму ковша. Наприклад, для ковша об'ємом 16 м2 вставка буде мати висоту до 80 см, що дозволяє заповнити об'єм 1,6 м2. Серійні ковші мають об'єми від 11 м2 до 16 м2, для них достатньо виготовити вставку з чотирма комірками по центрі. Максимальна ширина комірки при цьому складає 1280 мм, а товщина стінки – 7 см. Комірки формуються шістьма плитами із футеровочного матеріалу, які штампуються в формах в вигляді частин овалу з пазами: в чотирьох плитах пази крізні по центру глибиною до половини висоти плити в нижній її частині; дві плити з одним пазом по центрі (в одній плиті в верхній частині, а в другій в нижній) і чотирма по краях в верхній частині плити на відстані ширини комірки від центрального і також всі глибиною до половини висоти плити в місці утворення пазу. В ківш спочатку ставляться дві плити з трьома пазами таким чином, щоб центральні пази ввійшли один в один, а потім чотири плити ставляться на них так, щоб центральні пази ввійшли в крайні вільні. Підготовлена таким чином чаша подається під заливку шлаком. При заливці і перевезенні шлаку залишковій метал осідає і збирається в центральних і бокових комірках. При звільненні чаші захололі залишки металу вивільнюються разом з футеровочними плитами в вигляді елементів, які формуються комірками. Такі елементи придатні для подальшого використання і не потребують додаткового розділення. 2 33818 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
