Пристрій для визначення вмісту магнетиту у залізних рудах

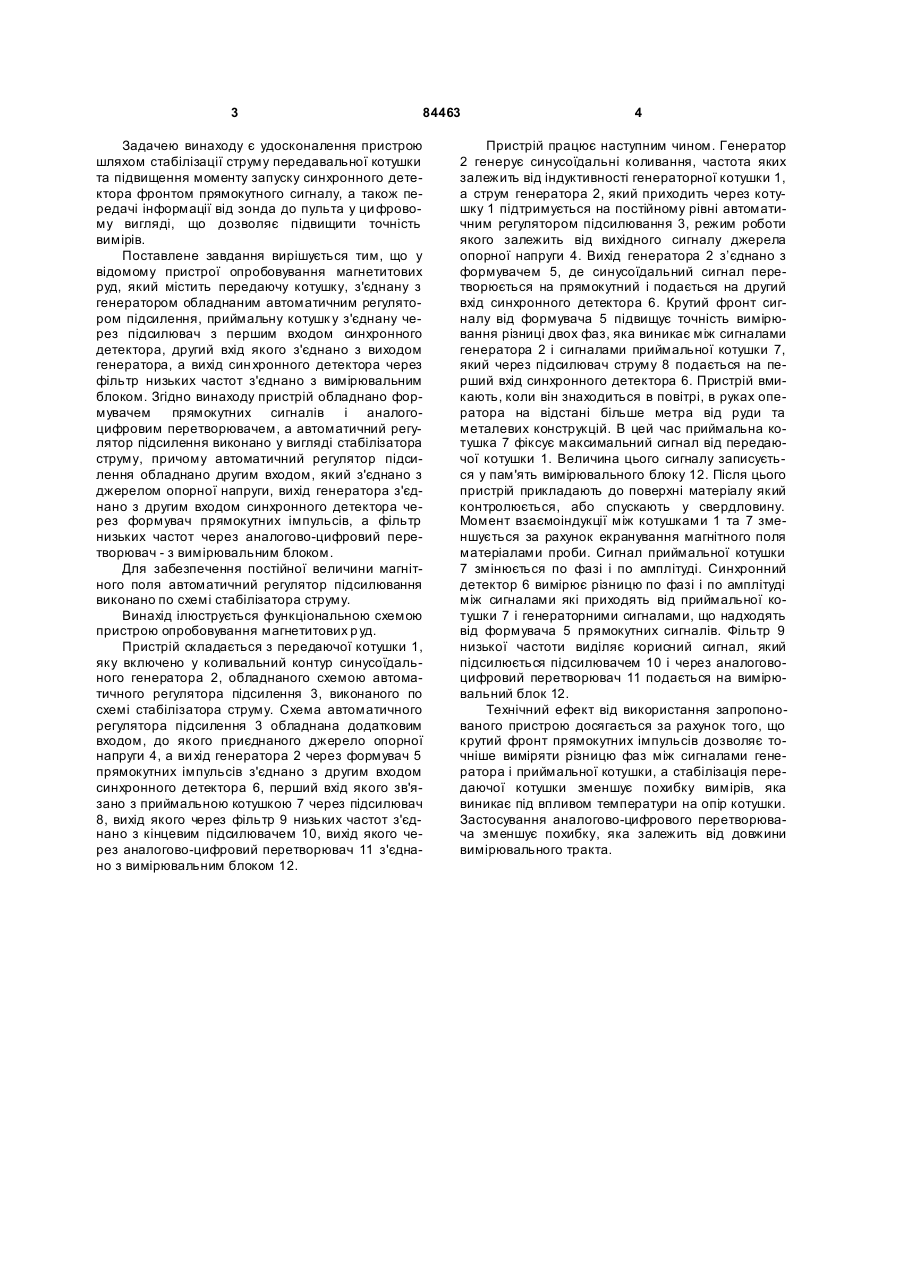

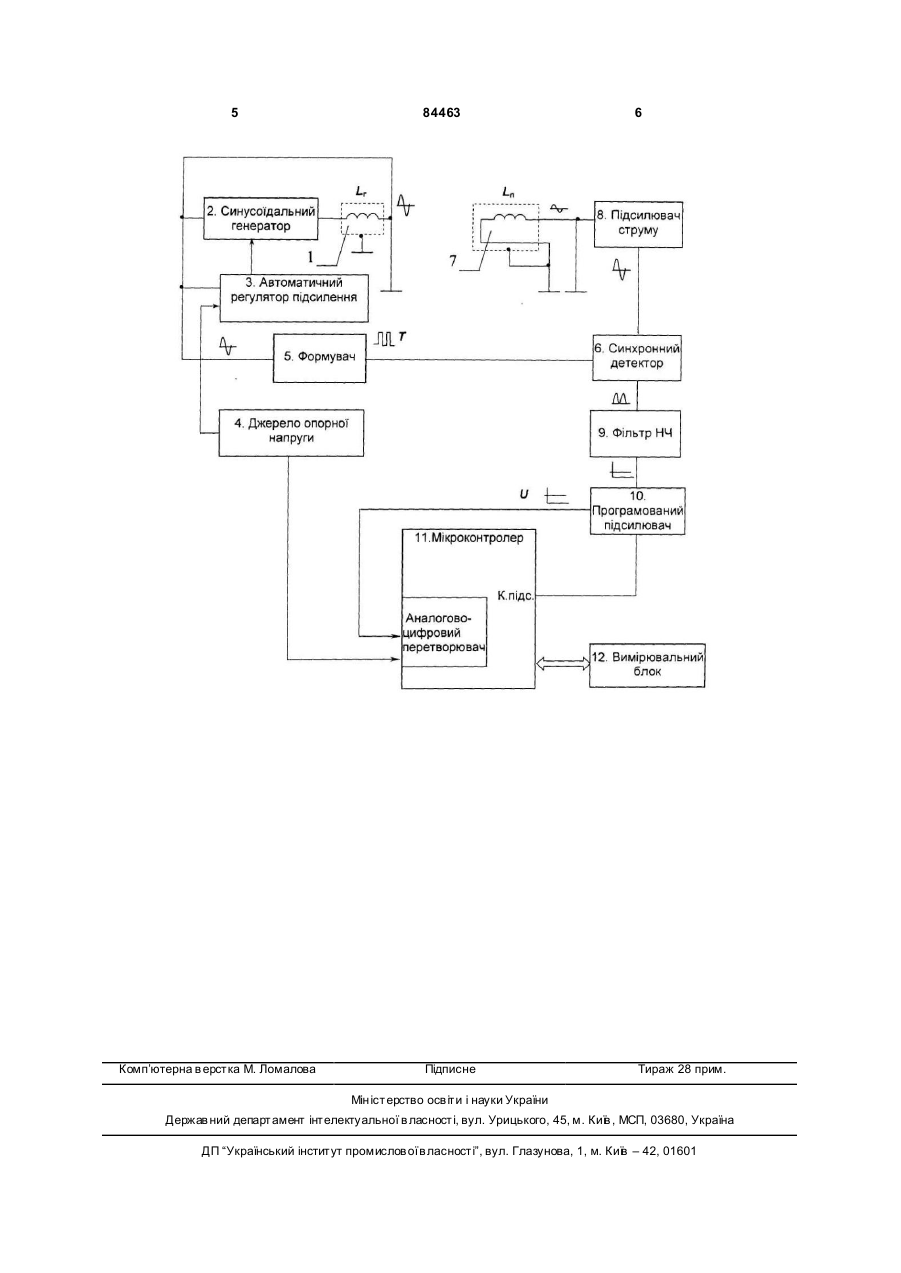

1. Пристрій для визна чення вмісту магне титу у залізни х р уда х, що місти ть переда вальн у C2 1 3 84463 Задачею винаходу є удосконалення пристрою шляхом стабілізації струму передавальної котушки та підвищення моменту запуску синхронного детектора фронтом прямокутного сигналу, а також передачі інформації від зонда до пульта у ци фровому вигляді, що дозволяє підвищити точність вимірів. Поставлене завдання вирішується тим, що у відомому пристрої опробовування магнетитових руд, який містить передаючу котушку, з'єднану з генератором обладнаним автоматичним регулятором підсилення, приймальну котушк у з'єднану через підсилювач з першим входом синхронного детектора, другий вхід якого з'єднано з виходом генератора, а вихід син хронного детектора через фільтр низьких частот з'єднано з вимірювальним блоком. Згідно винаходу пристрій обладнано формувачем прямокутних сигналів і аналогоцифровим перетворювачем, а автоматичний регулятор підсилення виконано у вигляді стабілізатора струму, причому автоматичний регулятор підсилення обладнано другим входом, який з'єднано з джерелом опорної напруги, вихід генератора з'єднано з другим входом синхронного детектора через формувач прямокутних імпульсів, а фільтр низьких частот через аналогово-цифровий перетворювач - з вимірювальним блоком. Для забезпечення постійної величини магнітного поля автоматичний регулятор підсилювання виконано по схемі стабілізатора струму. Винахід ілюструється функціональною схемою пристрою опробовування магнетитових р уд. Пристрій складається з передаючої котушки 1, яку включено у коливальний контур синусоїдального генератора 2, обладнаного схемою автоматичного регулятора підсилення 3, виконаного по схемі стабілізатора струму. Схема автоматичного регулятора підсилення 3 обладнана додатковим входом, до якого приєднаного джерело опорної напруги 4, а ви хід генератора 2 через формувач 5 прямокутних імпульсів з'єднано з другим входом синхронного детектора 6, перший вхід якого зв'язано з приймальною котушкою 7 через підсилювач 8, вихід якого через фільтр 9 низьких частот з'єднано з кінцевим підсилювачем 10, вихід якого через аналогово-цифровий перетворювач 11 з'єднано з вимірювальним блоком 12. 4 Пристрій працює наступним чином. Генератор 2 генерує синусоїдальні коливання, частота яких залежить від індуктивності генераторної котушки 1, а струм генератора 2, який приходить через котушку 1 підтримується на постійному рівні автоматичним регулятором підсилювання 3, режим роботи якого залежить від вихідного сигналу джерела опорної напруги 4. Вихід генератора 2 з’єднано з формувачем 5, де синусоїдальний сигнал перетворюється на прямокутний і подається на другий вхід синхронного детектора 6. Крутий фронт сигналу від формувача 5 підвищує точність вимірювання різниці двох фаз, яка виникає між сигналами генератора 2 і сигналами приймальної котушки 7, який через підсилювач струму 8 подається на перший вхід синхронного детектора 6. Пристрій вмикають, коли він знаходиться в повітрі, в руках оператора на відстані більше метра від руди та металевих конструкцій. В цей час приймальна котушка 7 фіксує максимальний сигнал від передаючої котушки 1. Величина цього сигналу записується у пам'ять вимірювального блоку 12. Після цього пристрій прикладають до поверхні матеріалу який контролюється, або спускають у свердловину. Момент взаємоіндукції між котушками 1 та 7 зменшується за рахунок екранування магнітного поля матеріалами проби. Сигнал приймальної котушки 7 змінюється по фазі і по амплітуді. Синхронний детектор 6 вимірює різницю по фазі і по амплітуді між сигналами які приходять від приймальної котушки 7 і генераторними сигналами, що надходять від формувача 5 прямокутних сигналів. Фільтр 9 низької частоти виділяє корисний сигнал, який підсилюється підсилювачем 10 і через аналоговоцифровий перетворювач 11 подається на вимірювальний блок 12. Технічний ефект від використання запропонованого пристрою досягається за рахунок того, що крутий фронт прямокутних імпульсів дозволяє точніше виміряти різницю фаз між сигналами генератора і приймальної котушки, а стабілізація передаючої котушки зменшує похибку вимірів, яка виникає під впливом температури на опір котушки. Застосування аналогово-цифрового перетворювача зменшує похибку, яка залежить від довжини вимірювального тракта. 5 Комп’ютерна в ерстка М. Ломалова 84463 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
