Дробарка
Номер патенту: 36723
Опубліковано: 10.11.2008
Автори: Буртак Володимир Володимирович, Коруняк Петро Степанович
Формула / Реферат
Дробарка, яка містить корпус з зубцями на внутрішній поверхні, горизонтальний ротор з пружно закріпленими молотками, сито, завантажувальний бункер, вивантажувальний патрубок та привід, яка відрізняється тим, що молотки з'єднані з маточиною ротора за допомогою циліндричних пружин.
Текст

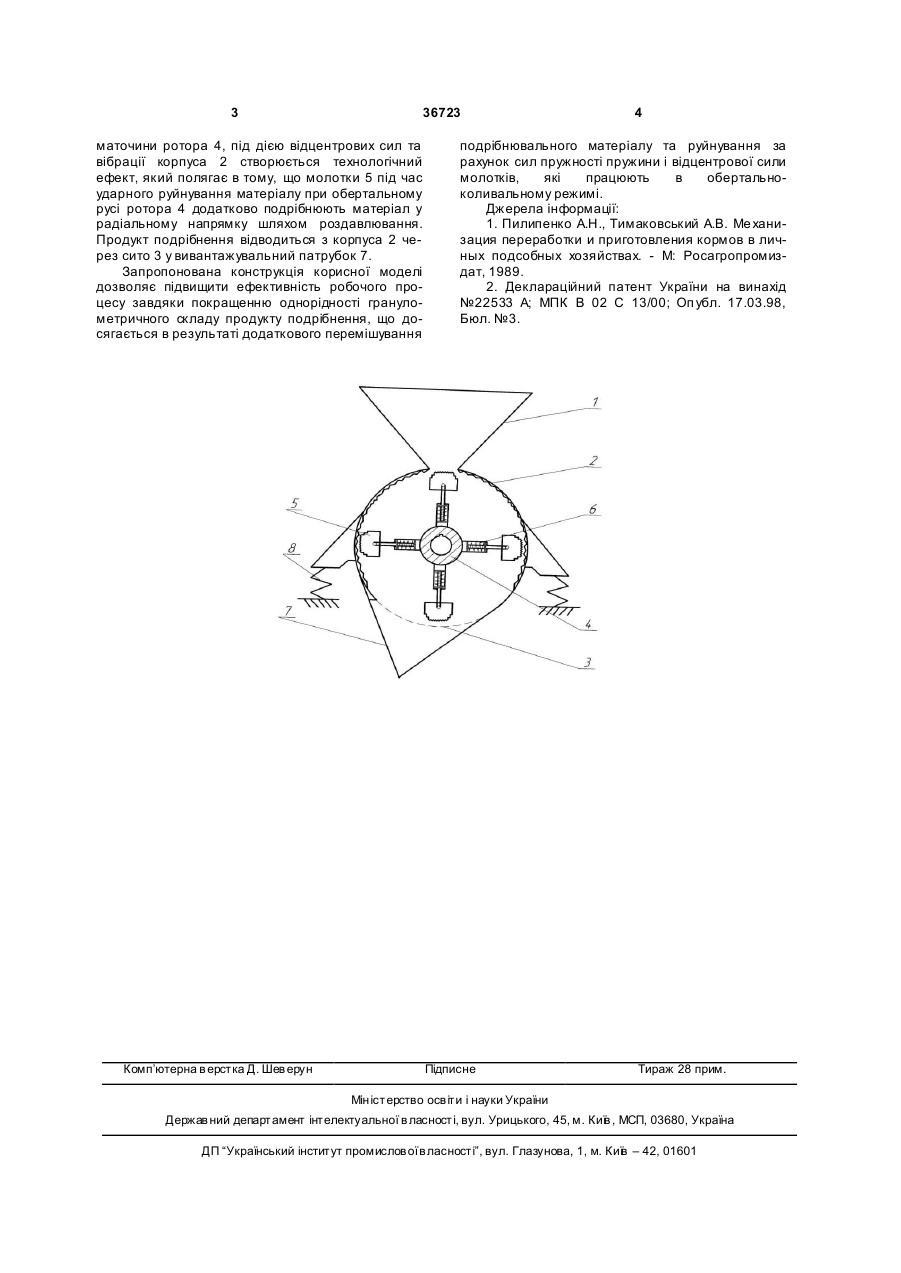

Дробарка, яка містить корпус з зубцями на внутрішній поверхні, горизонтальний ротор з пружно закріпленими молотками, сито, завантажувальний бункер, вивантажувальний патрубок та привід, яка відрізняється тим, що молотки з'єднані з маточиною ротора за допомогою циліндричних пружин. (19) (21) u200805020 (22) 18.04.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) БУРТАК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, КОРУНЯК ПЕТРО СТЕПАНОВИЧ, UA (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 36723 маточини ротора 4, під дією відцентрових сил та вібрації корпуса 2 створюється технологічний ефект, який полягає в тому, що молотки 5 під час ударного руйнування матеріалу при обертальному русі ротора 4 додатково подрібнюють матеріал у радіальному напрямку шляхом роздавлювання. Продукт подрібнення відводиться з корпуса 2 через сито 3 у вивантажувальний патрубок 7. Запропонована конструкція корисної моделі дозволяє підвищити ефективність робочого процесу завдяки покращенню однорідності гранулометричного складу продукту подрібнення, що досягається в результаті додаткового перемішування Комп’ютерна в ерстка Д. Шев ерун 4 подрібнювального матеріалу та руйнування за рахунок сил пружності пружини і відцентрової сили молотків, які працюють в обертальноколивальному режимі. Джерела інформації: 1. Пилипенко А.Н., Тимаковський А.В. Ме ханизация переработки и приготовления кормов в личных подсобных хозяйствах. - М: Росагропромиздат, 1989. 2. Деклараційний патент України на винахід №22533 А; МПК В 02 С 13/00; Оп убл. 17.03.98, Бюл. №3. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher
Автори англійськоюBurtak Volodymyr Volodymyrovych, Koruniak Petro Stepanovych
Назва патенту російськоюДробилка
Автори російськоюБуртак Владимир Владимирович, Коруняк Петр Степанович
МПК / Мітки
МПК: B02C 13/00
Мітки: дробарка
