Технологічна лінія для виготовлення цементу

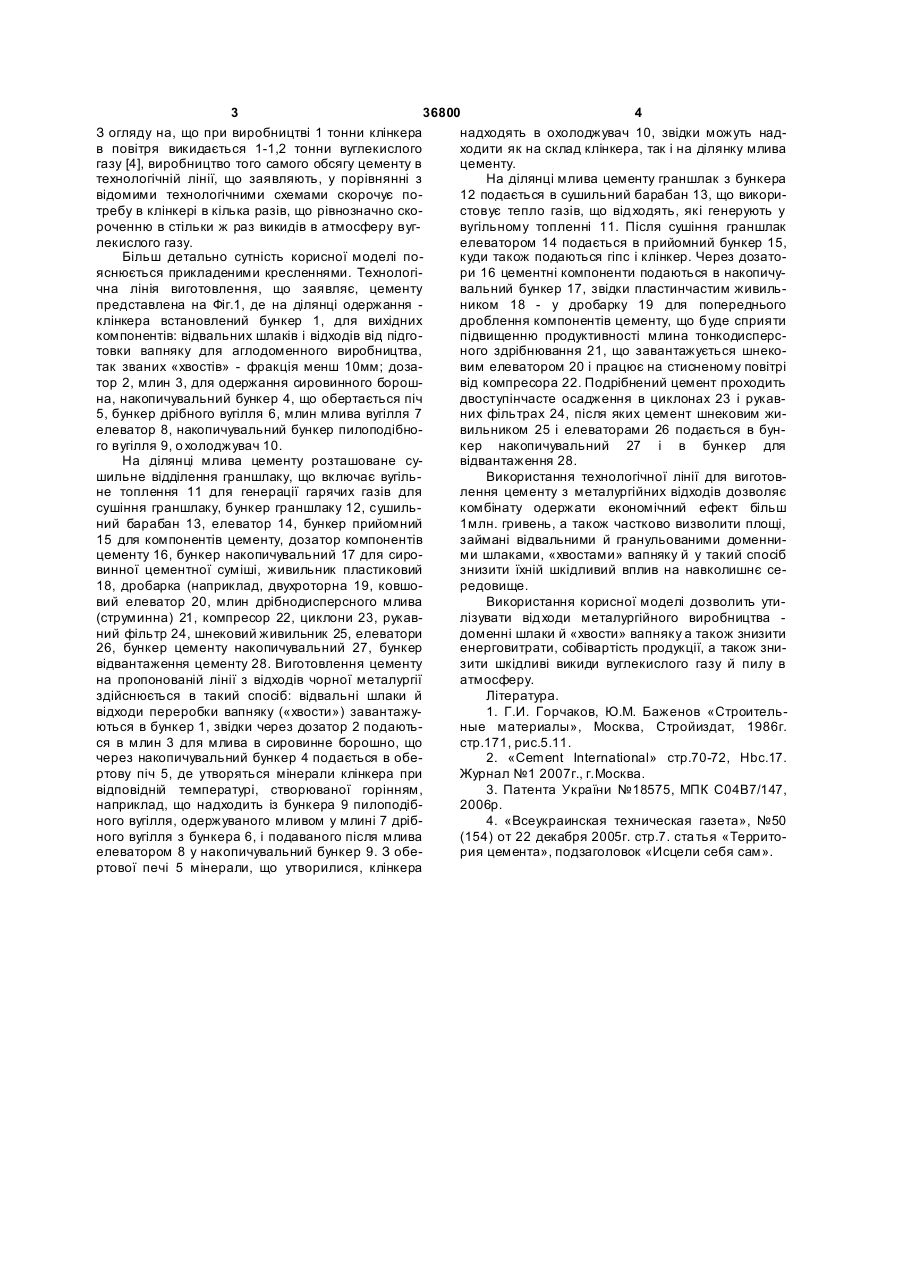

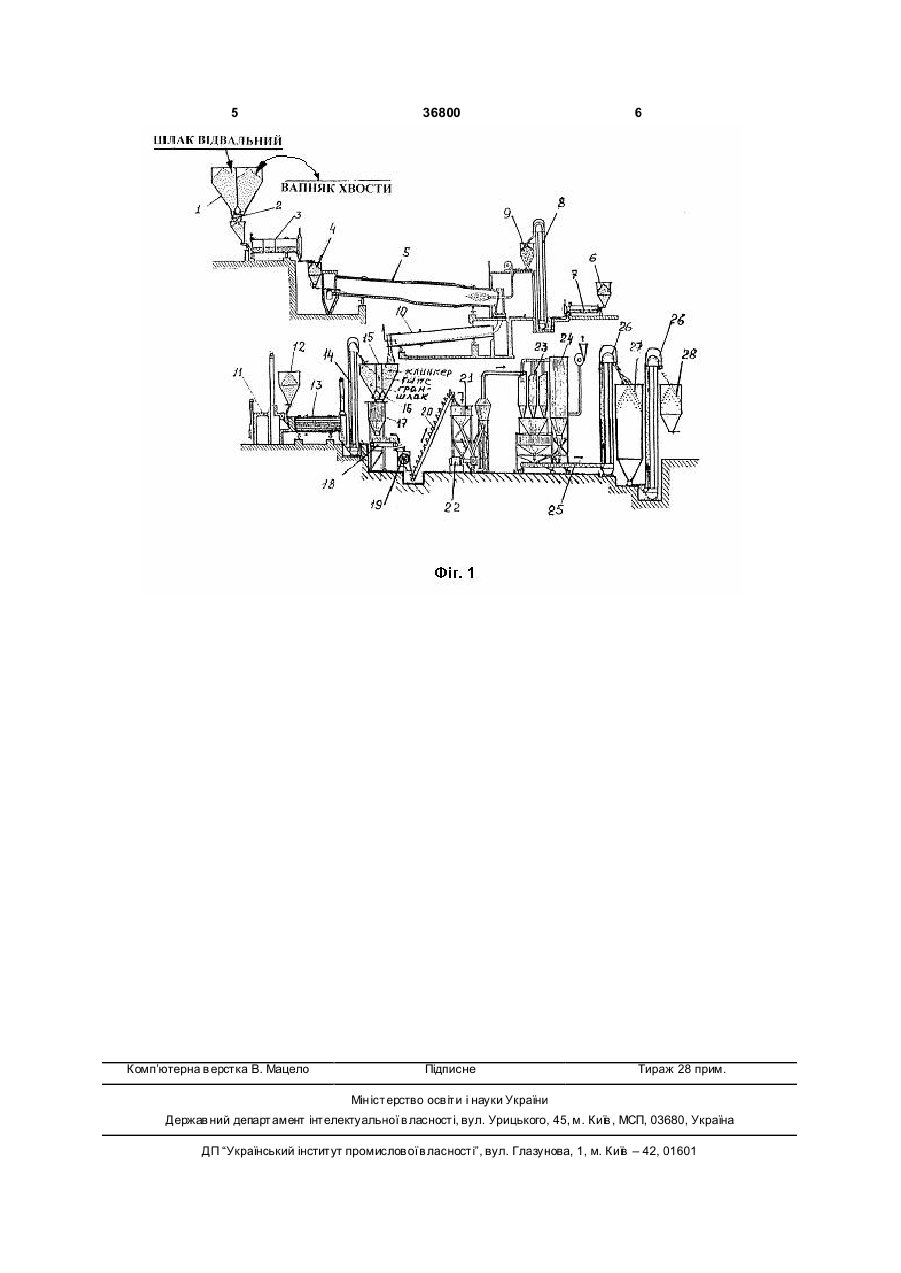

1. Технологічна лінія для виготовлення цементу, яка включає ділянку одержання клінкера й ділянку млива цементу, яка відрізняється тим, що на ділянці млива цементу після дозування й попереднього дроблення суміші компонентів цементу встановлений млин тонкодисперсного здрібнювання цементних компонентів (наприклад, струминний) із двоступінчастим осадженням здрібненого матеріалу (цементу) у циклоні й фільтрі. 2. Технологічна лінія за п. 1, яка відрізняється тим, що на ділянці млива цементу на млині (струминному) установлені додаткові фільтри (тканинні, рукавні). (19) (21) u200806294 (22) 13.05.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) МАТВІЄНКОВ СЕРГІЙ АН АТОЛІЙОВИЧ, U A, КРАВЧЕНКО ВОЛОДИМИР ПЕТРОВИЧ, U A, СТРУТИНСЬКИЙ ВЯЧЕСЛАВ АН АТОЛІЙОВИЧ, UA, ТРУБНІКОВ ВОЛОДИ МИР ІВАНОВИЧ, U A, САВОЩЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A 3 36800 4 З огляду на, що при виробництві 1 тонни клінкера надходять в охолоджувач 10, звідки можуть надв повітря викидається 1-1,2 тонни вуглекислого ходити як на склад клінкера, так і на ділянку млива газу [4], виробництво того самого обсягу цементу в цементу. технологічній лінії, що заявляють, у порівнянні з На ділянці млива цементу граншлак з бункера відомими технологічними схемами скорочує по12 подається в сушильний барабан 13, що викоритребу в клінкері в кілька разів, що рівнозначно скостовує тепло газів, що відходять, які генерують у роченню в стільки ж раз викидів в атмосферу вугвугільному топленні 11. Після сушіння граншлак лекислого газу. елеватором 14 подається в прийомний бункер 15, Більш детально сутність корисної моделі покуди також подаються гіпс і клінкер. Через дозатояснюється прикладеними кресленнями. Технологіри 16 цементні компоненти подаються в накопичучна лінія виготовлення, що заявляє, цементу вальний бункер 17, звідки пластинчастим живильпредставлена на Фіг.1, де на ділянці одержання ником 18 - у дробарку 19 для попереднього клінкера встановлений бункер 1, для вихідних дроблення компонентів цементу, що буде сприяти компонентів: відвальних шлаків і відходів від підгопідвищенню продуктивності млина тонкодисперстовки вапняку для аглодоменного виробництва, ного здрібнювання 21, що завантажується шнекотак званих «хвостів» - фракція менш 10мм; дозавим елеватором 20 і працює на стисненому повітрі тор 2, млин 3, для одержання сировинного борошвід компресора 22. Подрібнений цемент проходить на, накопичувальний бункер 4, що обертається піч двоступінчасте осадження в циклонах 23 і рукав5, бункер дрібного вугілля 6, млин млива вугілля 7 них фільтрах 24, після яких цемент шнековим жиелеватор 8, накопичувальний бункер пилоподібновильником 25 і елеваторами 26 подається в бунго вугілля 9, о холоджувач 10. кер накопичувальний 27 і в бункер для На ділянці млива цементу розташоване сувідвантаження 28. шильне відділення граншлаку, що включає вугільВикористання технологічної лінії для виготовне топлення 11 для генерації гарячих газів для лення цементу з металургійних відходів дозволяє сушіння граншлаку, бункер граншлаку 12, сушилькомбінату одержати економічний ефект більш ний барабан 13, елеватор 14, бункер прийомний 1млн. гривень, а також частково визволити площі, 15 для компонентів цементу, дозатор компонентів займані відвальними й гранульованими доменницементу 16, бункер накопичувальний 17 для сироми шлаками, «хвостами» вапняку й у такий спосіб винної цементної суміші, живильник пластиковий знизити їхній шкідливий вплив на навколишнє се18, дробарка (наприклад, двухроторна 19, ковшоредовище. вий елеватор 20, млин дрібнодисперсного млива Використання корисної моделі дозволить ути(струминна) 21, компресор 22, циклони 23, рукавлізувати відходи металургійного виробництва ний фільтр 24, шнековий живильник 25, елеватори доменні шлаки й «хвости» вапняку а також знизити 26, бункер цементу накопичувальний 27, бункер енерговитрати, собівартість продукції, а також знивідвантаження цементу 28. Виготовлення цементу зити шкідливі викиди вуглекислого газу й пилу в на пропонованій лінії з відходів чорної металургії атмосферу. здійснюється в такий спосіб: відвальні шлаки й Література. відходи переробки вапняку («хвости») завантажу1. Г.И. Горчаков, Ю.М. Баженов «Строительються в бункер 1, звідки через дозатор 2 подаютьные материалы», Москва, Стройиздат, 1986г. ся в млин 3 для млива в сировинне борошно, що стр.171, рис.5.11. через накопичувальний бункер 4 подається в обе2. «Cement International» стр.70-72, Hbc.17. ртову піч 5, де утворяться мінерали клінкера при Журнал №1 2007г., г.Москва. відповідній температурі, створюваної горінням, 3. Патента України №18575, МПК С04В7/147, наприклад, що надходить із бункера 9 пилоподіб2006р. ного вугілля, одержуваного мливом у млині 7 дріб4. «Всеукраинская техническая газета», №50 ного вугілля з бункера 6, і подаваного після млива (154) от 22 декабря 2005г. стр.7. ста тья «Территоелеватором 8 у накопичувальний бункер 9. З оберия цемента», подзаголовок «Исцели себя сам». ртової печі 5 мінерали, що утворилися, клінкера 5 Комп’ютерна в ерстка В. Мацело 36800 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
