Гідравлічний циліндр
Номер патенту: 3698
Опубліковано: 15.12.2004
Автори: Гармашов Сергій Олексійович, Мерзлікіна Олеся Валентинівна, Козлов Олексій Олександрович, Омеляненко Юрій Вікторович, Човпило Анатолій Петрович
Формула / Реферат
Гідравлічний циліндр, що містить корпус з встановленим у ньому поршнем зі штоком, кришку задню і кришку передню, який відрізняється тим, що в передній кришці виконано чотири співвісні отвори, які послідовно переходять один в інший, в яких встановлено гідромеханічний клапан, а шток обладнано упором у вигляді двох півкілець, які скріплені між собою, причому ліве півкільце має пластину, відігнуту під кутом до осі циліндра.
Текст

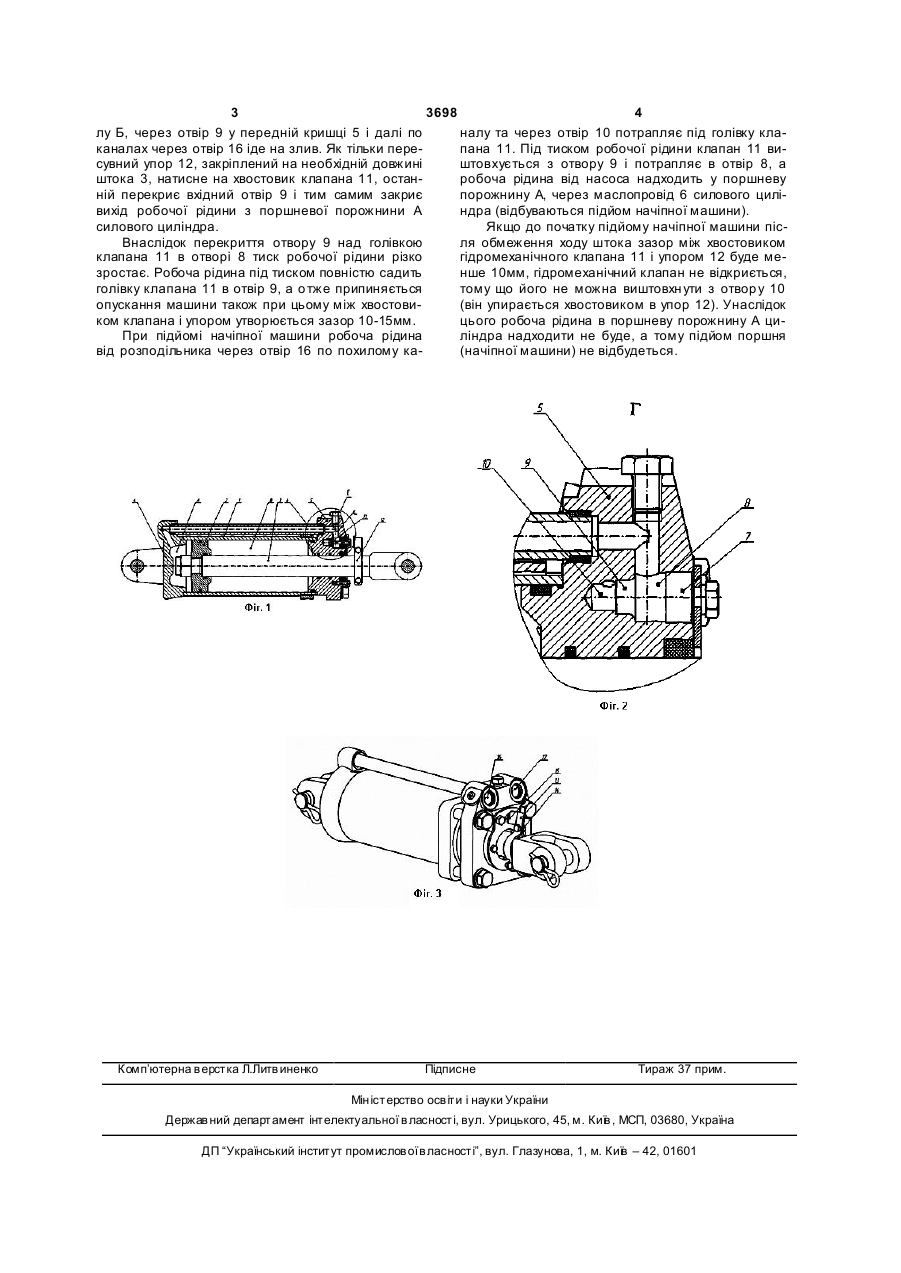

Гідравлічний циліндр, що містить корпус з встановленим у ньому поршнем зі штоком, кришку задню і кришку передню, який відрізняється тим, що в передній кришці виконано чотири співвісні отвори, які послідовно переходять один в інший, в яких встановлено гідромеханічний клапан, а шток обладнано упором у вигляді двох півкілець, які скріплені між собою, причому ліве півкільце має пластину, відігнуту під кутом до осі циліндра. (19) (21) 2004021137 (22) 17.02.2004 (24) 15.12.2004 (46) 15.12.2004, Бюл. № 12, 2004 р. (72) Козлов Олексій Олександрович, Човпило Анатолій Петрович, Омеляненко Юрій Вікторович, Гармашов Сергій Олексійович, Мерзлікіна Олеся Валентинівна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МЕЛІТОПОЛЬСЬКИЙ ЗАВОД ТРАКТОРНИХ ГІДРОАГРЕГАТІВ" 3 3698 4 лу Б, через отвір 9 у передній кришці 5 і далі по налу та через отвір 10 потрапляє під голівку клаканалах через отвір 16 іде на злив. Як тільки перепана 11. Під тиском робочої рідини клапан 11 висувний упор 12, закріплений на необхідній довжині штовхується з отвору 9 і потрапляє в отвір 8, а штока 3, натисне на хвостовик клапана 11, останробоча рідина від насоса надходить у поршневу ній перекриє вхідний отвір 9 і тим самим закриє порожнину А, через маслопровід 6 силового цилівихід робочої рідини з поршневої порожнини А ндра (відбуваються підйом начіпної машини). силового циліндра. Якщо до початку підйому начіпної машини пісВнаслідок перекриття отвору 9 над голівкою ля обмеження ходу штока зазор між хвостовиком клапана 11 в отворі 8 тиск робочої рідини різко гідромеханічного клапана 11 і упором 12 буде мезростає. Робоча рідина під тиском повністю садить нше 10мм, гідромеханічний клапан не відкриється, голівку клапана 11 в отвір 9, а о тже припиняється тому що його не можна виштовхн ути з отвор у 10 опускання машини також при цьому між хвостови(він упирається хвостовиком в упор 12). Унаслідок ком клапана і упором утворюється зазор 10-15мм. цього робоча рідина в поршневу порожнину А циПри підйомі начіпної машини робоча рідина ліндра надходити не буде, а тому підйом поршня від розподільника через отвір 16 по похилому ка(начіпної машини) не відбудеться. Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюChovpylo Anatolii Petrovych, Omelianenko Yurii Viktorovych
Автори російськоюЧовпило Анатолий Петрович, Омеляненко Юрий Викторович
МПК / Мітки
МПК: F15B 15/14
Мітки: гідравлічний, циліндр
