Спосіб електродинамічної вібродіагностики електричних машин

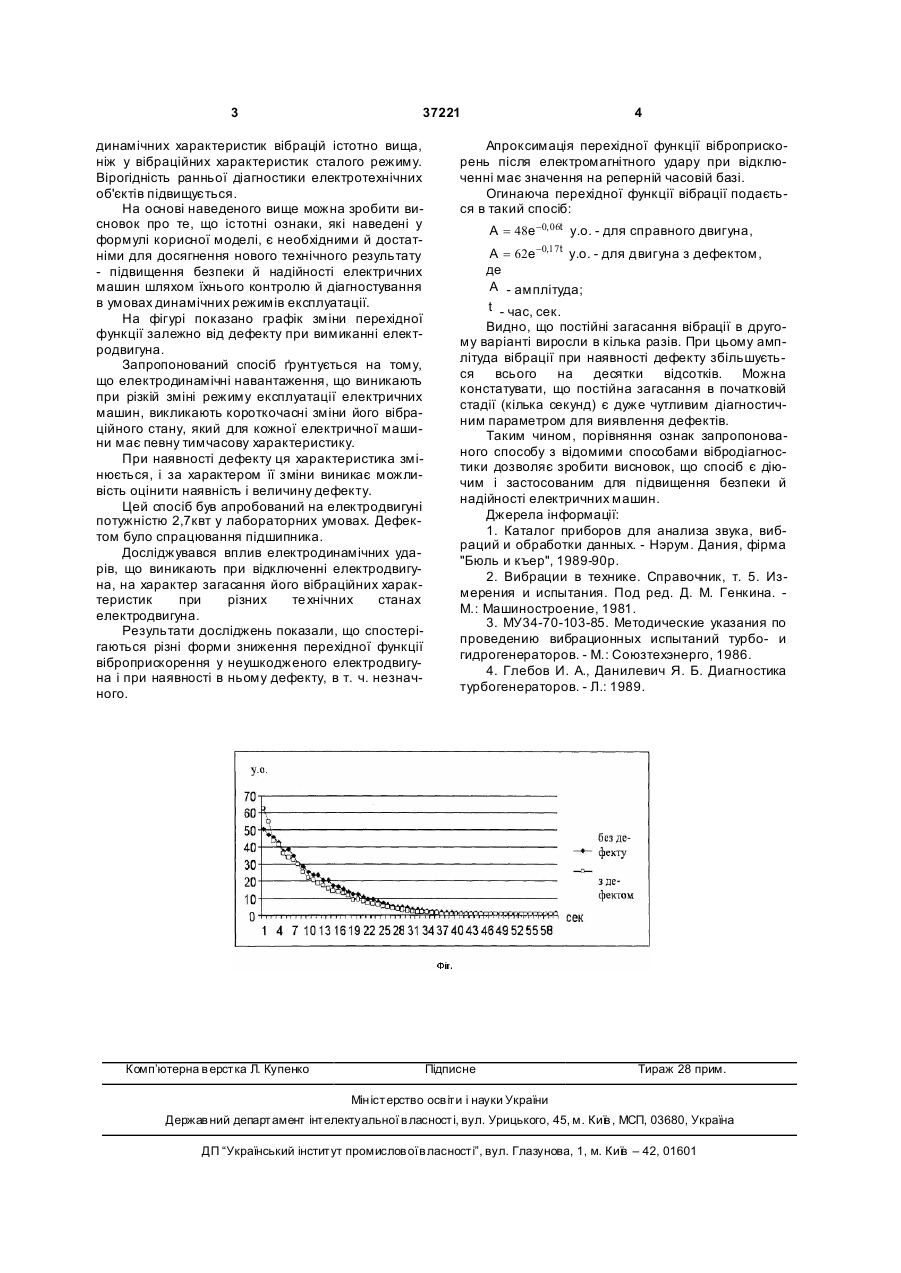

Спосіб електродинамічної вібродіагностики електричних машин, що полягає у вимірюванні їх вібраційних параметрів і порівнянні їх з еталонними, який відрізняється тим, що стан електричних машин визначають за характером перехідної вібраційної функції, що виникає під дією ударних електродинамічних сил, які супроводжують динамічні режими експлуатації. (19) (21) u200806073 (22) 12.05.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ТИТКО ОЛЕКСІЙ ІВАНОВИЧ, UA, АХРЕМЕНКО ВАЛЕРІЙ ЛЕОНІДОВИЧ, UA, ХУДЯКОВ АНТОН ВОЛОДИМИРОВИЧ, UA (73) ІНСТИТУТ ЕЛЕКТРОДИНАМІКИ НАН УКРАЇНИ, UA 3 37221 динамічних характеристик вібрацій істотно вища, ніж у вібраційних характеристик сталого режиму. Вірогідність ранньої діагностики електротехнічних об'єктів підвищується. На основі наведеного вище можна зробити висновок про те, що істотні ознаки, які наведені у формулі корисної моделі, є необхідними й достатніми для досягнення нового технічного результату - підвищення безпеки й надійності електричних машин шляхом їхнього контролю й діагностування в умовах динамічних режимів експлуатації. На фігурі показано графік зміни перехідної функції залежно від дефекту при вимиканні електродвигуна. Запропонований спосіб ґрунтується на тому, що електродинамічні навантаження, що виникають при різкій зміні режиму експлуатації електричних машин, викликають короткочасні зміни його вібраційного стану, який для кожної електричної машини має певну тимчасову характеристику. При наявності дефекту ця характеристика змінюється, і за характером її зміни виникає можливість оцінити наявність і величину дефекту. Цей спосіб був апробований на електродвигуні потужністю 2,7квт у лабораторних умовах. Дефектом було спрацювання підшипника. Досліджувався вплив електродинамічних ударів, що виникають при відключенні електродвигуна, на характер загасання його вібраційних характеристик при різних те хнічних станах електродвигуна. Результати досліджень показали, що спостерігаються різні форми зниження перехідної функції віброприскорення у неушкодженого електродвигуна і при наявності в ньому дефекту, в т. ч. незначного. Комп’ютерна в ерстка Л. Купенко 4 Апроксимація перехідної функції віброприскорень після електромагнітного удару при відключенні має значення на реперній часовій базі. Огинаюча перехідної функції вібрації подається в такий спосіб: A = 48e-0, 06t у.о. - для справного двигуна, A = 62e-0,17t у.о. - для двигуна з дефектом, де A - амплітуда; t - час, сек. Видно, що постійні загасання вібрації в другому варіанті виросли в кілька разів. При цьому амплітуда вібрації при наявності дефекту збільшується всього на десятки відсотків. Можна констатувати, що постійна загасання в початковій стадії (кілька секунд) є дуже чутливим діагностичним параметром для виявлення дефектів. Таким чином, порівняння ознак запропонованого способу з відомими способами вібродіагностики дозволяє зробити висновок, що спосіб є діючим і застосованим для підвищення безпеки й надійності електричних машин. Джерела інформації: 1. Каталог приборов для анализа звука, вибраций и обработки данных. - Нэрум. Дания, фірма "Бюль и къер", 1989-90р. 2. Вибрации в технике. Справочник, т. 5. Измерения и испытания. Под ред. Д. М. Генкина. М.: Машиностроение, 1981. 3. МУ34-70-103-85. Методические указания по проведению вибрационных испытаний турбо- и гидрогенераторов. - М.: Союзтехэнерго, 1986. 4. Глебов И. А., Данилевич Я. Б. Диагностика турбогенераторов. - Л.: 1989. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
