Капілярний фільтр

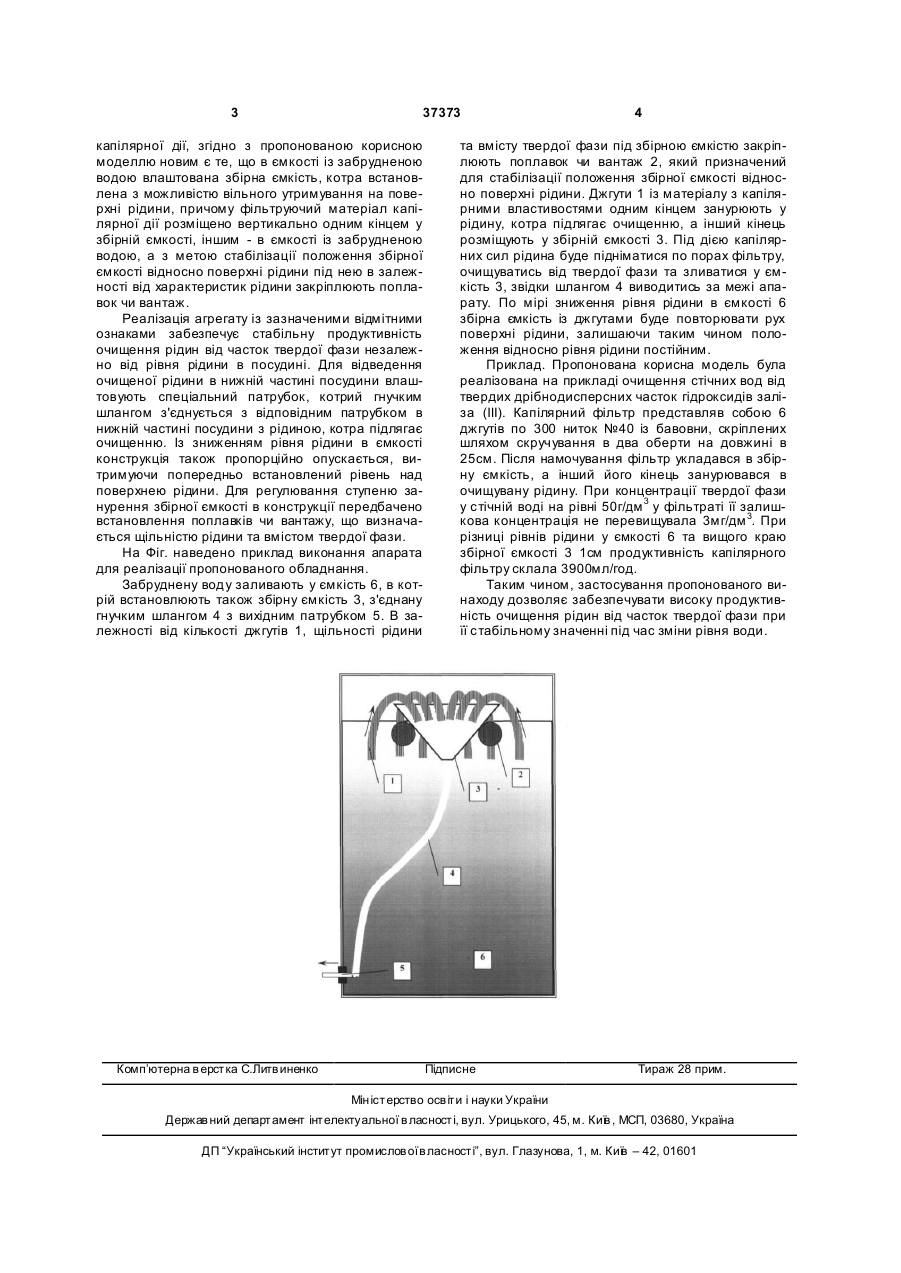

1. Капілярний фільтр, що містить ємність, заповнену рідиною, що очищається, фільтруючий 3 37373 капілярної дії, згідно з пропонованою корисною моделлю новим є те, що в ємкості із забрудненою водою влаштована збірна ємкість, котра встановлена з можливістю вільного утримування на поверхні рідини, причому фільтруючий матеріал капілярної дії розміщено вертикально одним кінцем у збірній ємкості, іншим - в ємкості із забрудненою водою, а з метою стабілізації положення збірної ємкості відносно поверхні рідини під нею в залежності від характеристик рідини закріплюють поплавок чи вантаж. Реалізація агрегату із зазначеними відмітними ознаками забезпечує стабільну продуктивність очищення рідин від часток твердої фази незалежно від рівня рідини в посудині. Для відведення очищеної рідини в нижній частині посудини влаштовують спеціальний патрубок, котрий гнучким шлангом з'єднується з відповідним патрубком в нижній частині посудини з рідиною, котра підлягає очищенню. Із зниженням рівня рідини в ємкості конструкція також пропорційно опускається, витримуючи попередньо встановлений рівень над поверхнею рідини. Для регулювання ступеню занурення збірної ємкості в конструкції передбачено встановлення поплавків чи вантажу, що визначається щільністю рідини та вмістом твердої фази. На Фіг. наведено приклад виконання апарата для реалізації пропонованого обладнання. Забруднену воду заливають у ємкість 6, в котрій встановлюють також збірну ємкість 3, з'єднану гнучким шлангом 4 з вихідним патрубком 5. В залежності від кількості джгутів 1, щільності рідини Комп’ютерна в ерстка C.Литв иненко 4 та вмісту твердої фази під збірною ємкістю закріплюють поплавок чи вантаж 2, який призначений для стабілізації положення збірної ємкості відносно поверхні рідини. Джгути 1 із матеріалу з капілярними властивостями одним кінцем занурюють у рідину, котра підлягає очищенню, а інший кінець розміщують у збірній ємкості 3. Під дією капілярних сил рідина буде підніматися по порах фільтру, очищуватись від твердої фази та зливатися у ємкість 3, звідки шлангом 4 виводитись за межі апарату. По мірі зниження рівня рідини в ємкості 6 збірна ємкість із джгутами буде повторювати рух поверхні рідини, залишаючи таким чином положення відносно рівня рідини постійним. Приклад. Пропонована корисна модель була реалізована на прикладі очищення стічних вод від твердих дрібнодисперсних часток гідроксидів заліза (III). Капілярний фільтр представляв собою 6 джгутів по 300 ниток №40 із бавовни, скріплених шляхом скручування в два оберти на довжині в 25см. Після намочування фільтр укладався в збірну ємкість, а інший його кінець занурювався в очищувану рідину. При концентрації твердої фази у стічній воді на рівні 50г/дм 3 у фільтраті її залишкова концентрація не перевищувала 3мг/дм 3. При різниці рівнів рідини у ємкості 6 та вищого краю збірної ємкості 3 1см продуктивність капілярного фільтру склала 3900мл/год. Таким чином, застосування пропонованого винаходу дозволяє забезпечувати високу продуктивність очищення рідин від часток твердої фази при її стабільному значенні під час зміни рівня води. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
