Спосіб відновлення зношеної поверхні безрозбірного патрубка барабана кульового млина наплавленням

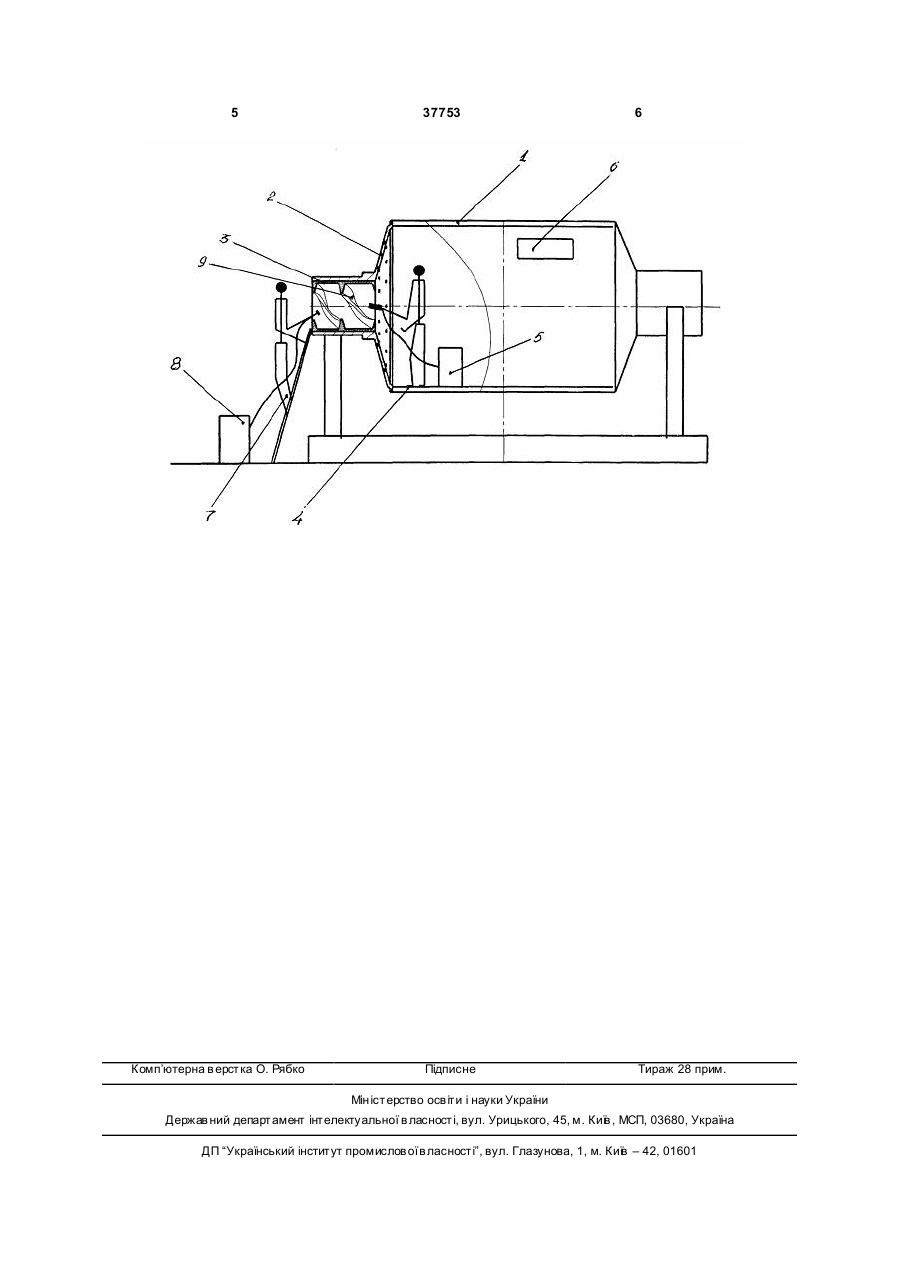

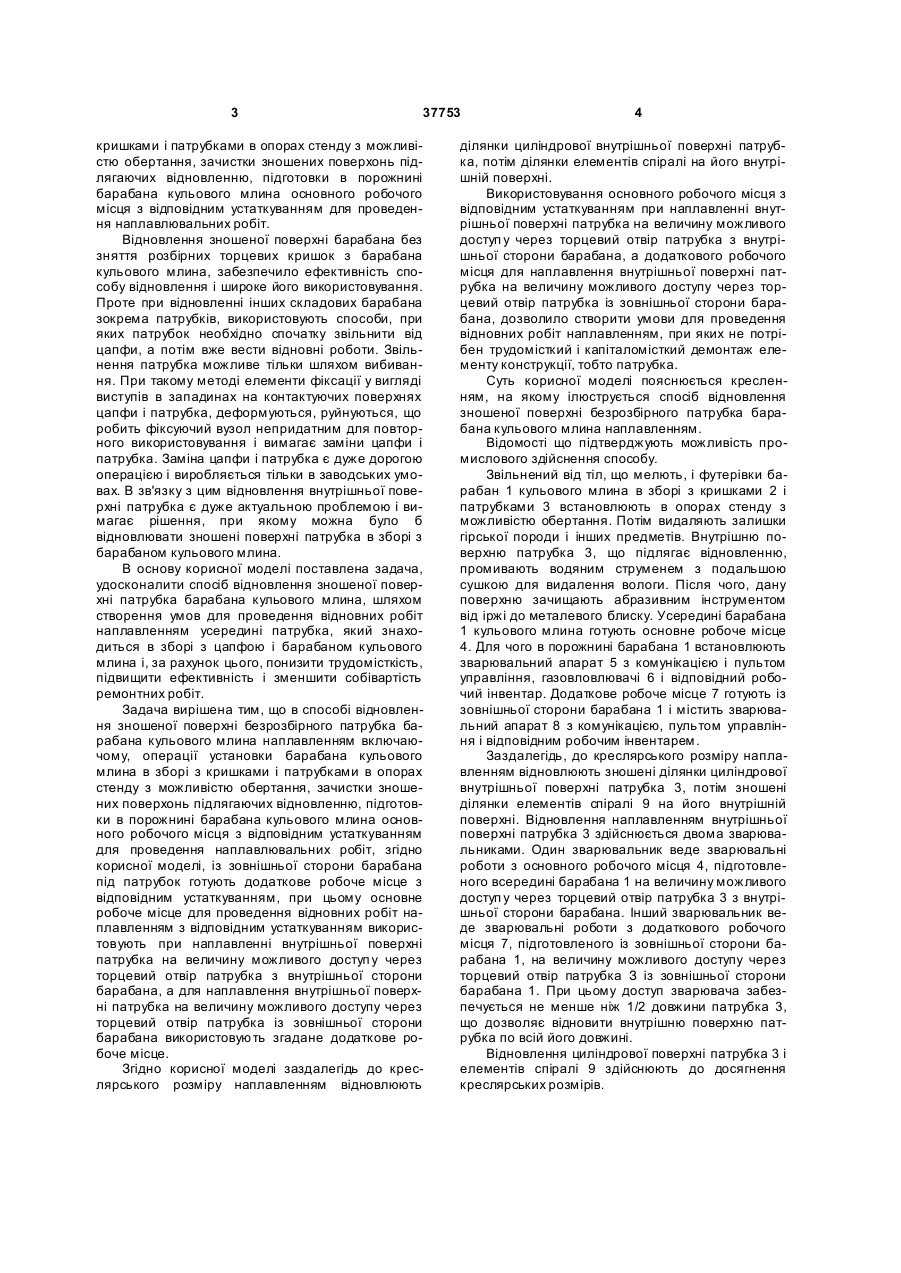

1. Спосіб відновлення зношеної поверхні безрозбірного патрубка барабана кульового млина наплавленням, що включає операції установки барабана кульового млина в зборі з кришками і патрубками в опорах стенда з можливістю обертання, зачистки зношених поверхонь, підлягаючих відновленню, підготовки в порожнині барабана кульового млина основного робочого місця з відповідним устаткуванням для проведення відновних робіт наплавленням, який відрізняється тим, 3 37753 кришками і патрубками в опорах стенду з можливістю обертання, зачистки зношених поверхонь підлягаючих відновленню, підготовки в порожнині барабана кульового млина основного робочого місця з відповідним устаткуванням для проведення наплавлювальних робіт. Відновлення зношеної поверхні барабана без зняття розбірних торцевих кришок з барабана кульового млина, забезпечило ефективність способу відновлення і широке його використовування. Проте при відновленні інших складових барабана зокрема патрубків, використовують способи, при яких патрубок необхідно спочатку звільнити від цапфи, а потім вже вести відновні роботи. Звільнення патрубка можливе тільки шляхом вибивання. При такому методі елементи фіксації у вигляді виступів в западинах на контактуючих поверхнях цапфи і патрубка, деформуються, руйнуються, що робить фіксуючий вузол непридатним для повторного використовування і вимагає заміни цапфи і патрубка. Заміна цапфи і патрубка є дуже дорогою операцією і виробляється тільки в заводських умовах. В зв'язку з цим відновлення внутрішньої поверхні патрубка є дуже актуальною проблемою і вимагає рішення, при якому можна було б відновлювати зношені поверхні патрубка в зборі з барабаном кульового млина. В основу корисної моделі поставлена задача, удосконалити спосіб відновлення зношеної поверхні патрубка барабана кульового млина, шляхом створення умов для проведення відновних робіт наплавленням усередині патрубка, який знаходиться в зборі з цапфою і барабаном кульового млина і, за рахунок цього, понизити трудомісткість, підвищити ефективність і зменшити собівартість ремонтних робіт. Задача вирішена тим, що в способі відновлення зношеної поверхні безрозбірного патрубка барабана кульового млина наплавленням включаючому, операції установки барабана кульового млина в зборі з кришками і патрубками в опорах стенду з можливістю обертання, зачистки зношених поверхонь підлягаючих відновленню, підготовки в порожнині барабана кульового млина основного робочого місця з відповідним устаткуванням для проведення наплавлювальних робіт, згідно корисної моделі, із зовнішньої сторони барабана під патрубок готують додаткове робоче місце з відповідним устаткуванням, при цьому основне робоче місце для проведення відновних робіт наплавленням з відповідним устаткуванням використовують при наплавленні внутрішньої поверхні патрубка на величину можливого доступ у через торцевий отвір патрубка з внутрішньої сторони барабана, а для наплавлення внутрішньої поверхні патрубка на величину можливого доступу через торцевий отвір патрубка із зовнішньої сторони барабана використовують згадане додаткове робоче місце. Згідно корисної моделі заздалегідь до креслярського розміру наплавленням відновлюють 4 ділянки циліндрової внутрішньої поверхні патрубка, потім ділянки елементів спіралі на його внутрішній поверхні. Використовування основного робочого місця з відповідним устаткуванням при наплавленні внутрішньої поверхні патрубка на величину можливого доступ у через торцевий отвір патрубка з внутрішньої сторони барабана, а додаткового робочого місця для наплавлення внутрішньої поверхні патрубка на величину можливого доступу через торцевий отвір патрубка із зовнішньої сторони барабана, дозволило створити умови для проведення відновних робіт наплавленням, при яких не потрібен трудомісткий і капіталомісткий демонтаж елементу конструкції, тобто патрубка. Суть корисної моделі пояснюється кресленням, на якому ілюструється спосіб відновлення зношеної поверхні безрозбірного патрубка барабана кульового млина наплавленням. Відомості що підтверджують можливість промислового здійснення способу. Звільнений від тіл, що мелють, і футерівки барабан 1 кульового млина в зборі з кришками 2 і патрубками 3 встановлюють в опорах стенду з можливістю обертання. Потім видаляють залишки гірської породи і інших предметів. Внутрішню поверхню патрубка 3, що підлягає відновленню, промивають водяним струменем з подальшою сушкою для видалення вологи. Після чого, дану поверхню зачищають абразивним інструментом від іржі до металевого блиску. Усередині барабана 1 кульового млина готують основне робоче місце 4. Для чого в порожнині барабана 1 встановлюють зварювальний апарат 5 з комунікацією і пультом управління, газовловлювачі 6 і відповідний робочий інвентар. Додаткове робоче місце 7 готують із зовнішньої сторони барабана 1 і містить зварювальний апарат 8 з комунікацією, пультом управління і відповідним робочим інвентарем. Заздалегідь, до креслярського розміру наплавленням відновлюють зношені ділянки циліндрової внутрішньої поверхні патрубка 3, потім зношені ділянки елементів спіралі 9 на його внутрішній поверхні. Відновлення наплавленням внутрішньої поверхні патрубка 3 здійснюється двома зварювальниками. Один зварювальник веде зварювальні роботи з основного робочого місця 4, підготовленого всередині барабана 1 на величину можливого доступ у через торцевий отвір патрубка 3 з внутрішньої сторони барабана. Інший зварювальник веде зварювальні роботи з додаткового робочого місця 7, підготовленого із зовнішньої сторони барабана 1, на величину можливого доступу через торцевий отвір патрубка З із зовнішньої сторони барабана 1. При цьому доступ зварювача забезпечується не менше ніж 1/2 довжини патрубка 3, що дозволяє відновити внутрішню поверхню патрубка по всій його довжині. Відновлення циліндрової поверхні патрубка 3 і елементів спіралі 9 здійснюють до досягнення креслярських розмірів. 5 Комп’ютерна в ерстка О. Рябко 37753 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
