Процес контролю холодопродуктивності термоелектричних модулів пельтьє
Номер патенту: 38058
Опубліковано: 25.12.2008
Автори: Черкез Радіон Георгійович, Величук Денис Дмитрович, Ащеулов Анатолій Анатолійович
Формула / Реферат
1. Процес контролю холодопродуктивності термоелектричних модулів Пельтьє, який відрізняється тим, що керований тепловий потік через модулі задається лазерним випромінювачем.
2. Процес за п. 1, який відрізняється тим, що як датчик теплових потоків застосовано анізотропний термоелектричний тепломір.
Текст

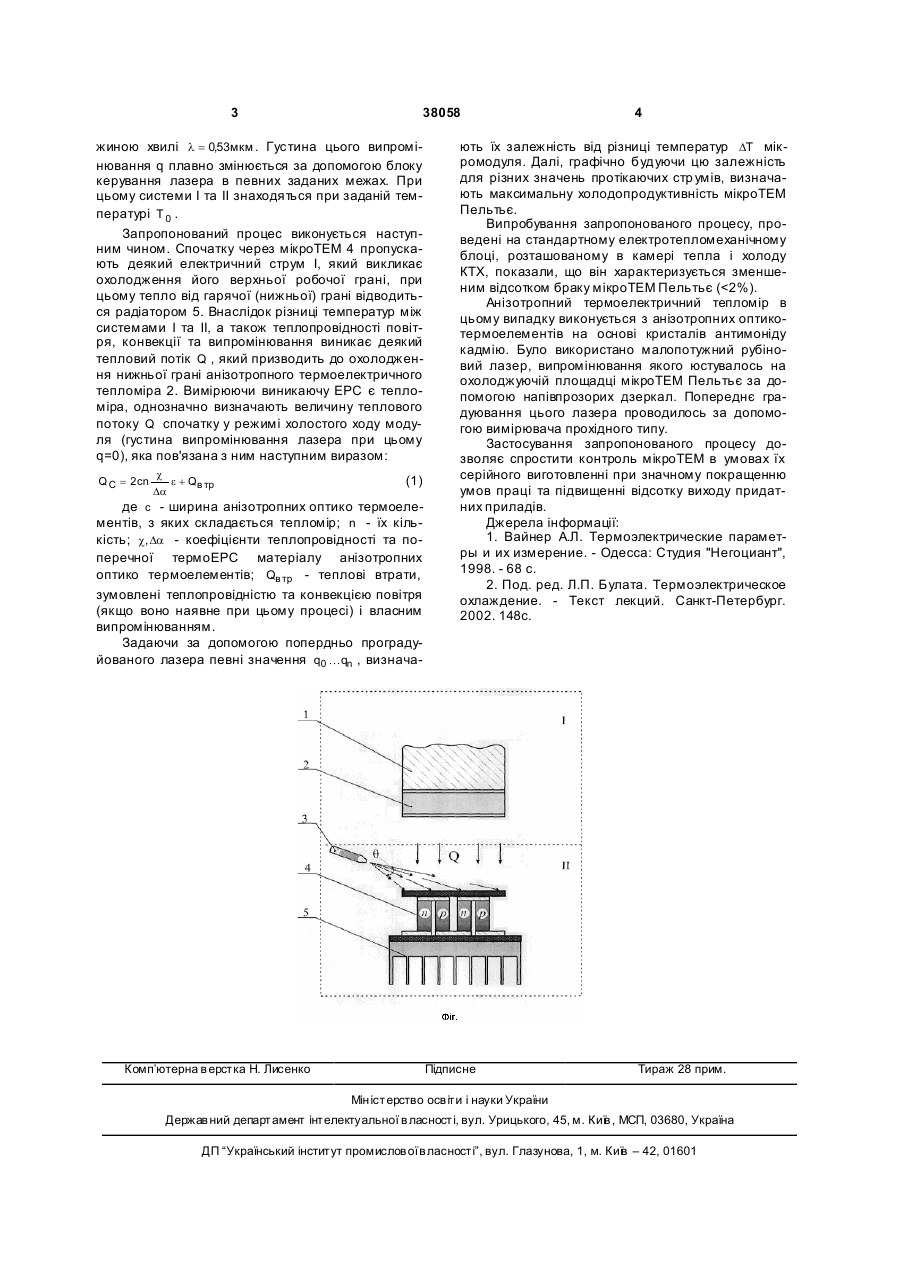

1. Процес контролю холодопродуктивності термоелектричних модулів Пельтьє, який відрізняється тим, що керований тепловий потік через модулі задається лазерним випромінювачем. 2. Процес за п.1, який відрізняється тим, що як датчик теплових потоків застосовано анізотропний термоелектричний тепломір. (19) (21) u200806853 (22) 19.05.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) АЩЕУЛОВ АНАТОЛІЙ АН АТОЛІЙОВИЧ, UA, ВЕЛИЧУК ДЕНИС ДМИТРОВИЧ, UA, ЧЕРКЕЗ РАДІОН ГЕОРГІЙОВИЧ, UA (73) ІНСТИТУТ ТЕРМОЕЛЕКТРИКИ, UA 3 38058 жиною хвилі l = 0,53мкм . Густина цього випромінювання q плавно змінюється за допомогою блоку керування лазера в певних заданих межах. При цьому системи І та II знаходяться при заданій температурі Т 0 . Запропонований процес виконується наступним чином. Спочатку через мікроТЕМ 4 пропускають деякий електричний струм I, який викликає охолодження його верхньої робочої грані, при цьому тепло від гарячої (нижньої) грані відводиться радіатором 5. Внаслідок різниці температур між системами І та II, а також теплопровідності повітря, конвекції та випромінювання виникає деякий тепловий потік Q , який призводить до охолодження нижньої грані анізотропного термоелектричного тепломіра 2. Вимірюючи виникаючу ЕРС є тепломіра, однозначно визначають величину теплового потоку Q спочатку у режимі холостого ходу модуля (густина випромінювання лазера при цьому q=0), яка пов'язана з ним наступним виразом: Q C = 2cn c e + Qв тр Da (1) де с - ширина анізотропних оптико термоелементів, з яких складається тепломір; n - їх кількість; c, Da - коефіцієнти теплопровідності та поперечної термоЕРС матеріалу анізотропних оптико термоелементів; Qв тр - теплові втрати, зумовлені теплопровідністю та конвекцією повітря (якщо воно наявне при цьому процесі) і власним випромінюванням. Задаючи за допомогою попердньо проградуйованого лазера певні значення q0 Kqn , визнача Комп’ютерна в ерстка Н. Лисенко 4 ють їх залежність від різниці температур DT мікромодуля. Далі, графічно будуючи цю залежність для різних значень протікаючих стр умів, визначають максимальну холодопродуктивність мікроТЕМ Пельтьє. Випробування запропонованого процесу, проведені на стандартному електротепломеханічному блоці, розташованому в камері тепла і холоду КТХ, показали, що він характеризується зменшеним відсотком браку мікроТЕМ Пельтьє (
ДивитисяДодаткова інформація
Назва патенту англійськоюControl process for cooling efficiency of peltier thermoelectric modules
Автори англійськоюAscheulov Anatolii Anatoliiovych, Velychuk Denys Dmytrovych, Cherkez Radion Heorhiiovych
Назва патенту російськоюПроцесс контроля холодопроизводительности термоэлектрических модулей пельтье
Автори російськоюАщеулов Анатолий Анатольевич, Величук Денис Дмитриевич, Черкез Радион Георгиевич
МПК / Мітки
МПК: H01L 35/00
Мітки: процес, холодопродуктивності, модулів, контролю, термоелектричних, пельтьє
Код посилання
<a href="https://ua.patents.su/2-38058-proces-kontrolyu-kholodoproduktivnosti-termoelektrichnikh-moduliv-pelteh.html" target="_blank" rel="follow" title="База патентів України">Процес контролю холодопродуктивності термоелектричних модулів пельтьє</a>
