Процес контролю холодопродуктивності термоелектричних модулів пельтьє
Номер патенту: 37644
Опубліковано: 10.12.2008
Автори: Величук Денис Дмитрович, Ащеулов Анатолій Анатолійович, Черкез Радіон Георгійович
Формула / Реферат
1. Процес контролю холодопродуктивності термоелектричних модулів Пельтьє, що складається з етапів їх закріплення до тепловідводу, пропускання відповідних електричних струмів, визначення параметрів та побудови відповідних залежностей, який відрізняється тим, що тепловий потік з охолоджуваної грані модуля визначається безконтактним методом за допомогою анізотропного термоелектричного тепломіра.
2. Процес за п. 1, який відрізняється тим, що тепловий потік з охолоджуваної грані модуля визначається безконтактним методом за допомогою абсолютного анізотропного термоелектричного тепломіра.
Текст

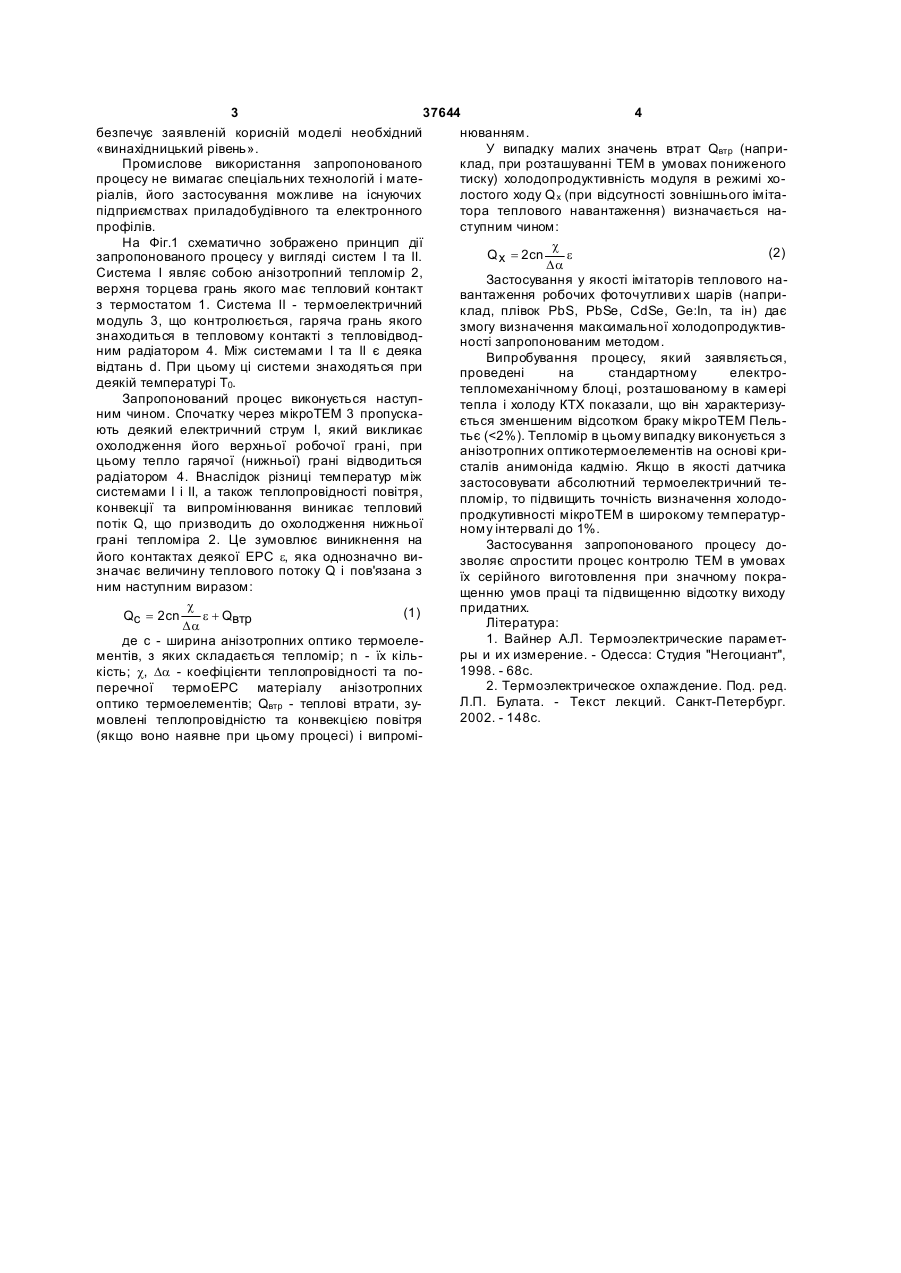

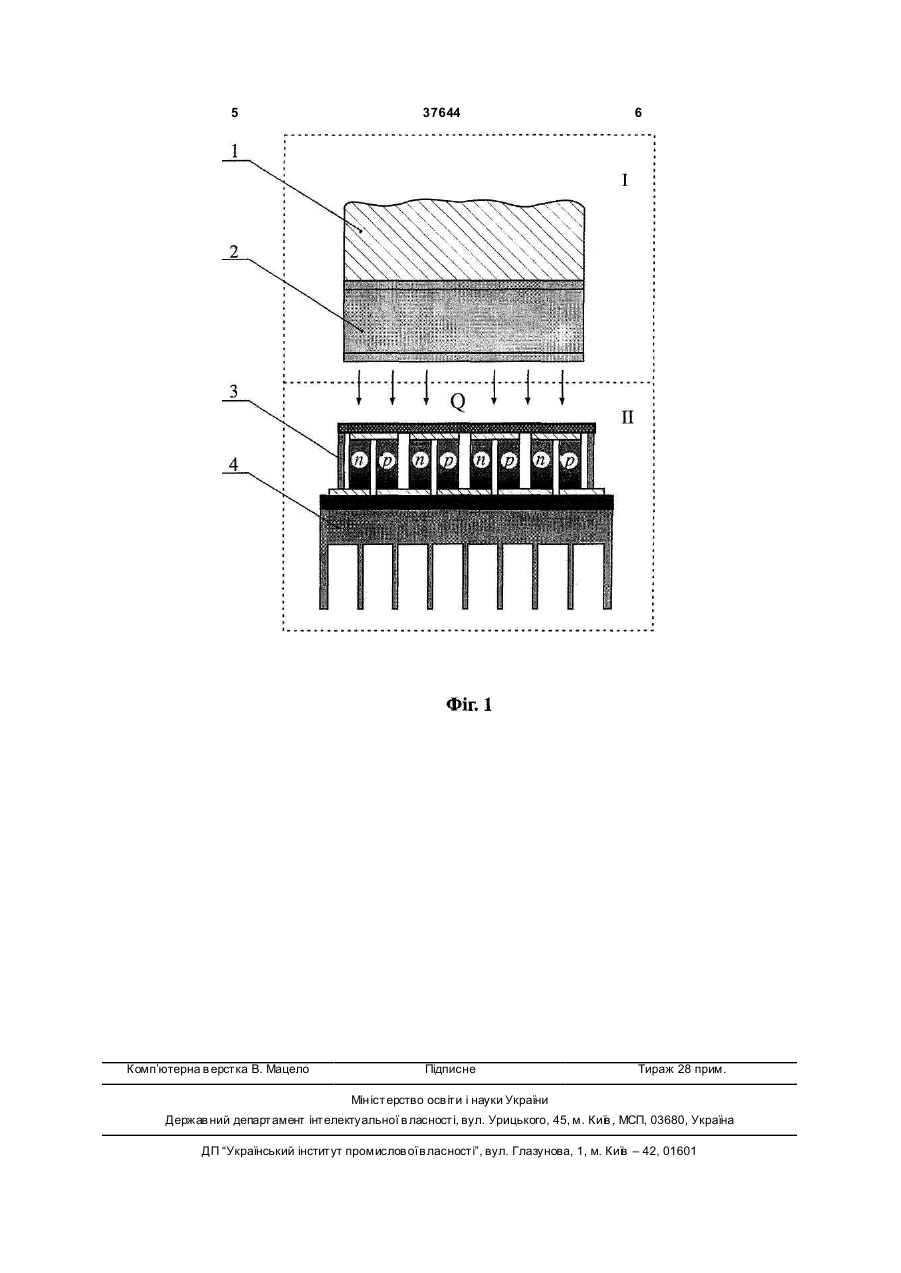

1. Процес контролю холодопродуктивності термоелектричних модулів Пельтьє, що складається з етапів їх закріплення до тепловідводу, 3 37644 4 безпечує заявленій корисній моделі необхідний нюванням. «винахідницький рівень». У випадку малих значень втрат Qвтp (наприПромислове використання запропонованого клад, при розташуванні ТЕМ в умовах пониженого процесу не вимагає спеціальних технологій і матетиску) холодопродуктивність модуля в режимі хоріалів, його застосування можливе на існуючих лостого ходу Q x (при відсутності зовнішнього імітапідприємствах приладобудівного та електронного тора теплового навантаження) визначається напрофілів. ступним чином: На Фіг.1 схематично зображено принцип дії c (2) Q x = 2 cn e запропонованого процесу у вигляді систем І та II. Da Система І являє собою анізотропний тепломір 2, Застосування у якості імітаторів теплового наверхня торцева грань якого має тепловий контакт вантаження робочих фоточутливи х шарів (наприз термостатом 1. Система II - термоелектричний клад, плівок PbS, PbSe, CdSe, Ge:In, та ін) дає модуль 3, що контролюється, гаряча грань якого змогу визначення максимальної холодопродуктивзнаходиться в тепловому контакті з тепловідводності запропонованим методом. ним радіатором 4. Між системами І та II є деяка Випробування процесу, який заявляється, відтань d. При цьому ці системи знаходяться при проведені на стандартному електродеякій температурі Т0. тепломеханічному блоці, розташованому в камері Запропонований процес виконується наступтепла і холоду КТХ показали, що він характеризуним чином. Спочатку через мікроТЕМ 3 пропускається зменшеним відсотком браку мікроТЕМ Пельють деякий електричний струм I, який викликає тьє (
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for control of cooling efficiency of peltier thermo-electric modules
Автори англійськоюAscheulov Anatolii Anatoliiovych, Velychuk Denys Dmytrovych, Cherkez Radion Heorhiiovych
Назва патенту російськоюПроцесс контроля холодопроизводительности термоэлектрических модулей пельтье
Автори російськоюАщеулов Анатолий Анатольевич, Величук Денис Дмитриевич, Черкез Радион Георгиевич
МПК / Мітки
МПК: H01L 35/00
Мітки: процес, модулів, контролю, пельтьє, холодопродуктивності, термоелектричних
Код посилання
<a href="https://ua.patents.su/3-37644-proces-kontrolyu-kholodoproduktivnosti-termoelektrichnikh-moduliv-pelteh.html" target="_blank" rel="follow" title="База патентів України">Процес контролю холодопродуктивності термоелектричних модулів пельтьє</a>
Процес вихідного контролю термоелектричних модулів пельтьє
Номер патенту: 29051
Опубліковано: 10.01.2008
Автори: Ащеулов Анатолій Анатолійович, Величук Денис Дмитрович
МПК: H01L 35/32
Мітки: контролю, модулів, процес, пельтьє, вихідного, термоелектричних
Формула / Реферат:
Процес вихідного контролю термоелектричних модулів Пельтьє, що складається з етапів вимірювання термоелектричної добротності Z, електричного опору модуля R та постійної часу τ, який відрізняється тим, що містить етап безконтактного контролю електричного опору всіх комутуючих доріжок разом з парами гілок р- і n-типів провідності зі сторони робочої грані модуля.
Процес збирання термоелектричних модулів пельтьє
Номер патенту: 25168
Опубліковано: 25.07.2007
Автори: Маник Орест Миколайович, Ащеулов Анатолій Анатолійович
МПК: H01L 35/32
Мітки: збирання, термоелектричних, пельтьє, модулів, процес
Формула / Реферат:
1. Процес збирання термоелектричних модулів Пельтьє, який включає етап розташування гілок у розподільчій оправці разом з електротеплокомутуючими пластинами та їх наступну взаємну електротеплокомутацію, який відрізняється тим, що пластини попередньо контролюють за величиною електричного опору наявних електрокомутуючих доріжок з наступною заміною непридатних.2. Процес збирання термоелектричних модулів Пельтьє за п. 1, який...
Процес монтажу термоелектричних модулів пельтьє
Номер патенту: 25704
Опубліковано: 27.08.2007
Автор: Анатичук Лук'ян Іванович
МПК: H01L 35/32
Мітки: процес, монтажу, модулів, пельтьє, термоелектричних
Формула / Реферат:
Процес монтажу термоелектричних модулів Пельтьє, що включає розташування гілок у розподільчу оправку разом з електротеплокомутуючими пластинами та їх наступну взаємну електротеплокомутацію, який відрізняється тим, що кожна гілка попередньо контролюється за величиною термоерс, при цьому гілки, величина термоерс яких не відповідає встановленим значенням, замінюються на придатні.
Процес підвищення глибини охолодження термоелектричних пристроїв пельтьє
Номер патенту: 9211
Опубліковано: 15.09.2005
Автор: Ащеулов Анатолій Анатолійович
МПК: H01L 35/00
Мітки: термоелектричних, процес, підвищення, охолодження, пристроїв, глибини, пельтьє
Формула / Реферат:
Процес підвищення глибини охолодження термоелектричних пристроїв Пельтьє на основі термопар з р- і n-гілок довжиною l, який відрізняється тим, що через них пропускають періодичний, уніполярний електричний струм, з частотою коливань fi, причому довжина гілки l визначається виразом ,де:V - швидкість розповсюдження хвиль у матеріалах гілок; k - ціле число,...
Процес визначення добротності термоелектричних матеріалів
Номер патенту: 29213
Опубліковано: 10.01.2008
Автори: Величук Денис Дмитрович, Ащеулов Анатолій Анатолійович, Бучковський Іван Аполінарійович
МПК: H01L 35/00, G01R 27/00
Мітки: добротності, матеріалів, визначення, термоелектричних, процес
Формула / Реферат:
1. Процес визначення добротності Z термоелектричних матеріалів методом Хармана, який відрізняється тим, що безконтактним методом вимірюють ізотермічну () та адіабатичну () електропровідності зразка термоелектричного матеріалу, наприклад, у вигляді плоскопаралельної пластини довільної форми товщиною d, при...
