Спосіб лазерної різки
Номер патенту: 38145
Опубліковано: 15.05.2001
Автори: Жук Руслан Олегович, Коваленко Володимир Сергійович, Тривайло Михайло Семенович
Формула / Реферат
Спосіб лазерної різки, при якому сфокусоване лазерне випромінювання та струмінь стиснутого газу направляють на верхню поверхню оброблюваної пластини в зону різу, який відрізняється тим, що під нижньою поверхнею пластини додатково створюють тиск, менший атмосферного .
Текст

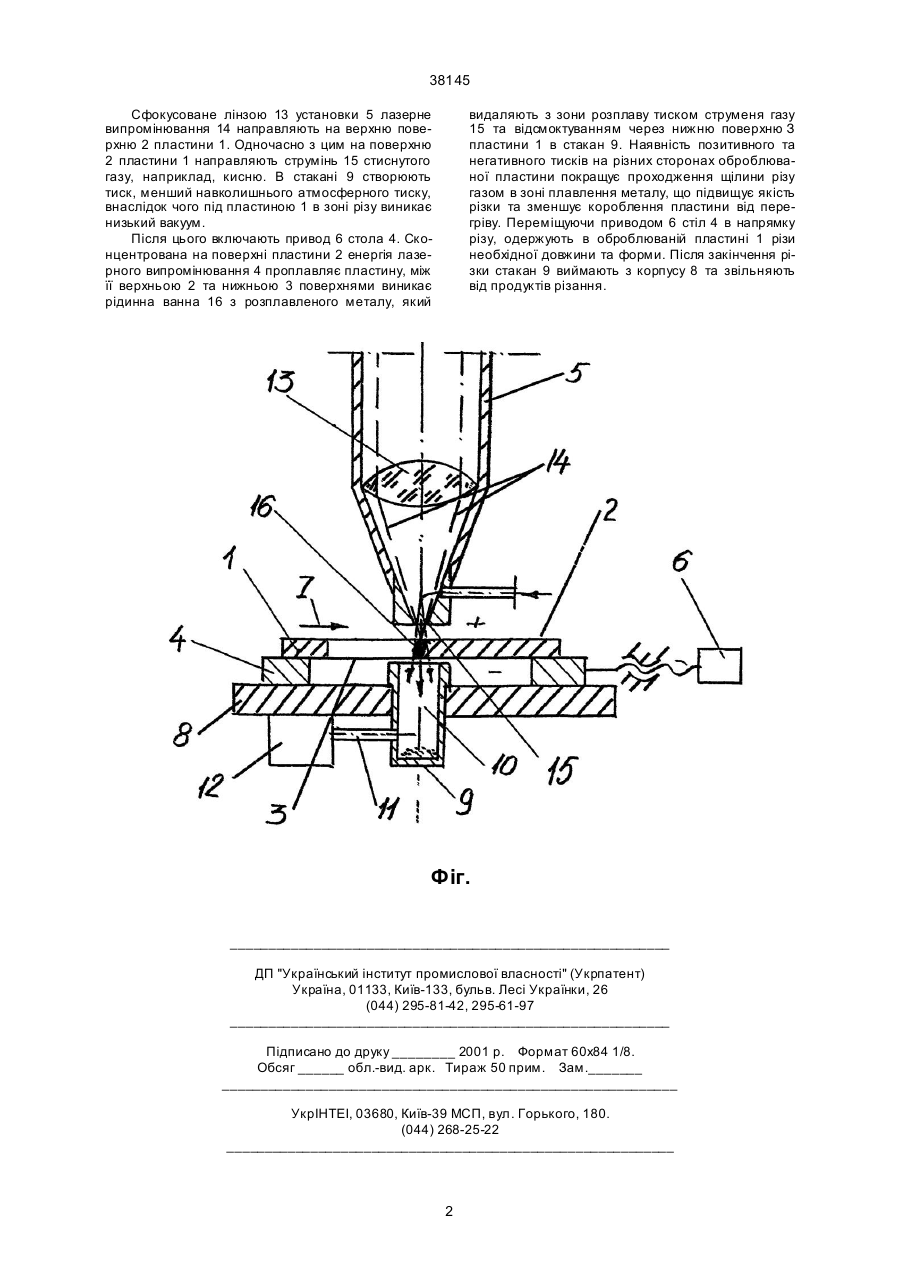

Спосіб лазерної різки, при якому сфокусоване лазерне випромінювання та струмінь стиснутого газу направляють на верхню поверхню оброблюваної пластики в зону різу, який відрізняється тим, що під нижньою поверхнею пластини додатково створюють тиск, менший атмосферного. (19) (21) 2000063169 (22) 02.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Коваленко Володимир Сергійович, Тривайло Ми хайло Семенович, Жук Руслан Олего вич (73) Національний технічний університет України 38145 Сфокусоване лінзою 13 установки 5 лазерне випромінювання 14 направляють на верхню поверхню 2 пластини 1. Одночасно з цим на поверхню 2 пластини 1 направляють струмінь 15 стиснутого газу, наприклад, кисню. В стакані 9 створюють тиск, менший навколишнього атмосферного тиску, внаслідок чого під пластиною 1 в зоні різу виникає низький вакуум. Після цього включають привод 6 стола 4. Сконцентрована на поверхні пластини 2 енергія лазерного випромінювання 4 проплавляє пластину, між її верхньою 2 та нижньою 3 поверхнями виникає рідинна ванна 16 з розплавленого металу, який видаляють з зони розплаву тиском струменя газу 15 та відсмоктуванням через нижню поверхню З пластини 1 в стакан 9. Наявність позитивного та негативного тисків на різних сторонах оброблюваної пластини покращує проходження щілини різу газом в зоні плавлення металу, що підвищує якість різки та зменшує короблення пластини від перегріву. Переміщуючи приводом 6 стіл 4 в напрямку різу, одержують в оброблюваній пластині 1 різи необхідної довжини та форми. Після закінчення різки стакан 9 виймають з корпусу 8 та звільняють від продуктів різання. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of laser cutting
Автори англійськоюKovalenko Volodymyr Serhiiovych, Tryvailo Mykhailo Semenovych, Zhuk Ruslan Olehovych
Назва патенту російськоюСпособ лазерной резки
Автори російськоюКоваленко Владимир Сергеевич, Тривайло Михаил Семенович, Жук Руслан Олегович
МПК / Мітки
МПК: B23K 26/14
Мітки: лазерної, різки, спосіб
