Вузол кріплення керованого моста до противаги автонавантажувача
Номер патенту: 3830
Опубліковано: 27.12.1994
Автори: Хомяк Роман Семенович, Покотило Анатолій Михайлович, Волошанський Андрій Володимирович
Формула / Реферат
Узел крепления управляемого моста к противовесу автопогрузчика, включающий в себя эластичные подушки, охватывающие управляемый мост автопогрузчика и установленные в проеме противовеса, прижимные пластины, поджимающие эластичные подушки, и крепежные элементы для фиксации прижимных пластин к полке противовеса, отличающийся тем, что, с целью снижения трудоемкости изготовления узла крепления, противовес выполнен с попарно соосными окнами, при этом узел крепления снабжен осями, каждая из которых размещена в одной паре соосных окон и выполнена с диаметральными отверстиями для размещения крепежных элементов.
Текст

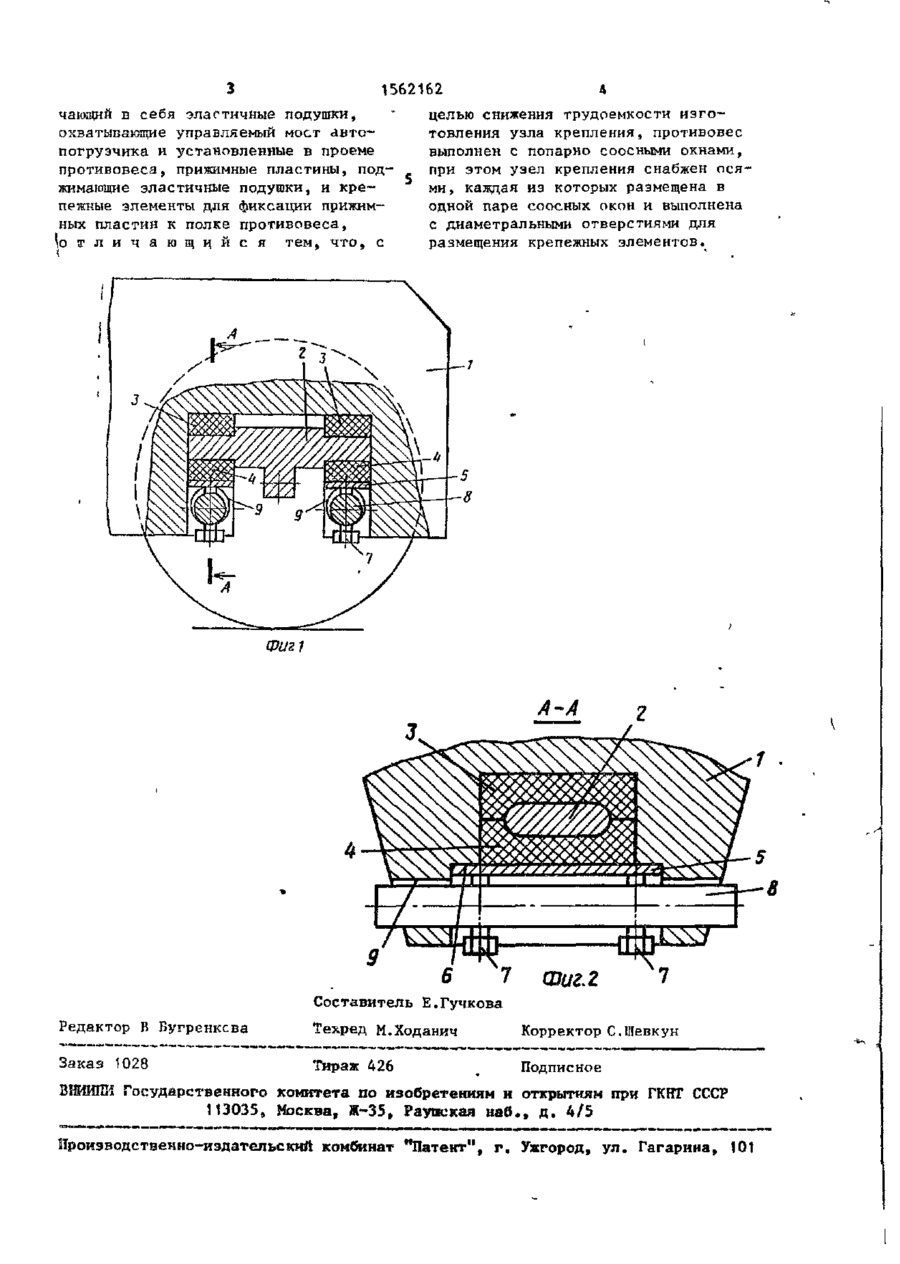

Изобретение относится к транс (21) 4387288/27-11 Изобретение относится к транспортному машиностроению и может быть использовано, в частности, для крепления управляемого моста в проеме противовеса автопогрузчика. Целью изобретения является снижение трудоемкости изготовления узла управляемого моста. На фиг.1 гредставлено предлагаемое устройство, продольное сечение; на фиг. 2 - сечение А-А на фиг И . Узел крепления к противовесу 1 управляемого моста 2 автопогрузчика содержит эластичные подушки 3 и 4, охватывающие управляемый мост 2 и установленные в проеме противовеса, прижимные пластины 5, поджимающие эластичные подушки 3 и 4 и зафиксированные на полках 6 противовеса 1 крепежными элементами 7. Крепежные элементы 7 размещены в диаметральных отверстиях осей 8, каждая из которых размещена в одной паре соосных окон 9 выполненных в противовесе таким образом, что попарно соосные окна расположены симметрично относительно проходящей через ось управляемого моста 2 вертикальной поперечной плоскости. Сборка узла производится в следующем порядке. После установки управляемого мос.та 2 с эластичными подушками 3 и 4 в проем противовеса устанавливают пластину 5 и заводят ось 8 в окна 9 противовеса, ввинчивают крепежные элементы 7 в ось 8 и завинчивают их до упора пластин 5 и полкам 6 противовеса 1. ~ ~ Ф о р м у л а и з о б р е т е н и я Узел крепления управляемого моста к противовесу автопогрузчика, вклю СП 1562162 чающий в себя эластичные подушки, охватывающие управляемый мост автопогрузчика и установленные в проеме противовеса, прижимные пластины, поджимающие эластичные подушки, и крепежные элементы для фиксации прижимных пластин к полке противовеса, ^отличающийся тем» что, с целью снижения трудоемкости изготовления узла крепления, противовес выполнен с попарно соосными окнами, при этом узел крепления снабжен осями, каждая из которых размещена в одной паре соосных окон и выполнена с диаметральными отверстиями для размещения крепежных элементов. Фиг 7 в "7 тиг.г 7 Составитель Е.Гучкова Редактор В Бугренксва Техред М.Ходанич Заказ 1028 Тираж 426 Корректор С.Шевкун в Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюFastener assembly of controlled bridge to counterweight of forklift truck
Автори англійськоюPokotylo Anatolii Mykhailovych, Khomiak Roman Semenovych, Voloshanskyi Andrii Volodymyrovych
Назва патенту російськоюУзел крепления управляемого моста к противовесу автопогрузчика
Автори російськоюПокотило Анатолий Михайлович, Хомяк Роман Семенович, Волошанский Андрей Владимирович
МПК / Мітки
МПК: B60G 11/00
Мітки: кріплення, вузол, автонавантажувача, противаги, моста, керованого
Код посилання
<a href="https://ua.patents.su/2-3830-vuzol-kriplennya-kerovanogo-mosta-do-protivagi-avtonavantazhuvacha.html" target="_blank" rel="follow" title="База патентів України">Вузол кріплення керованого моста до противаги автонавантажувача</a>
