Лещата

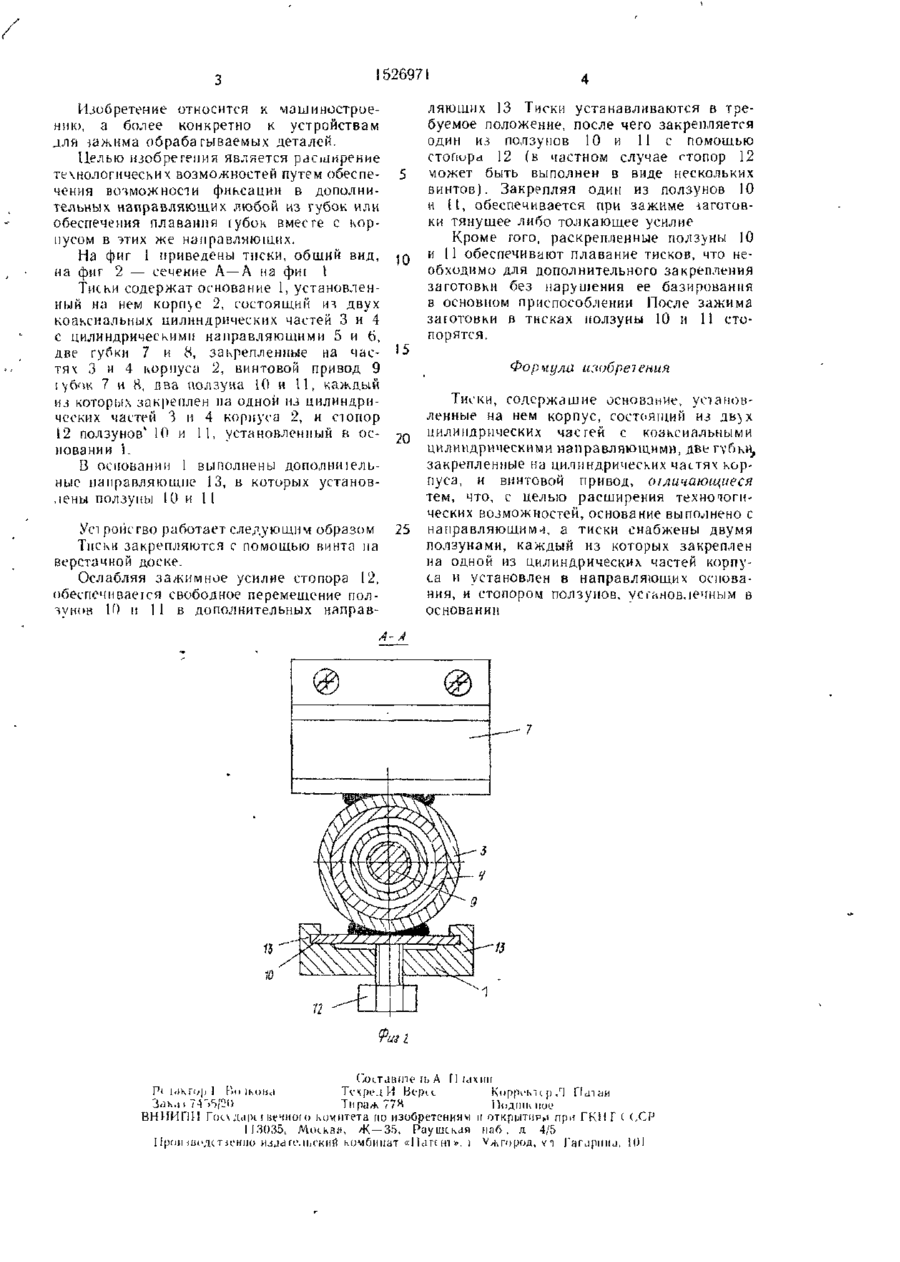

Изобретение относится к устройствам для зажима обрабатываемых деталей Целью изобретения является расширение технологических возможностей путем обеспе чения фиксации в дополнительных направляющих любой из губок или обеспечения плавания губок вместе с корпусом в этих же направляющих Тиски содержат основание 1, установленный на нем корпус 2, состоящий из двух коаксиальных ципиндри ческих частей 3 и 4 с цилиндрическими направляющими 5 и 6, две губки 7 и 8 и винтовой привод 9 На ьаждой части 3 или 4 закреплен ползун 10 или 11, каж дый ползун \істаноален в дополнительных направляющих 13, выполненных в основа нии 1 При ослаблении зажимного усилия стопора 12 ползуны 10 и 11 вместе с кор пусом 2 и губками 7 и 8 получают воз можность свободного перемещения в дополнительных направляющих После установки тисков в требуемое положение один из ползунов стопорится Эти тиски также могут плавать (свободно перемешаться) при до полнительном закреплении детали без нару шения ее базирования в основном приспо соблении 2 ил to «о •vl 'ил 1 ьл '.•я* 526971 Изобретение относится к машиностроению, а более конкретно к устройствам для зажима обрабатываемых деталей. Целью изобретения является расширение технологических возможностей путем обеспе- 5 чения возможности фиксации в дополнительных направляющих любой из губок или обеспечения плавания [убок вместе с корпусом в этих же направляющих. На фиг 1 приведены тиски, общий вид, ^д на фиг 2 — сечение А—А на фиг 1 Тиски содержат основание 1, установленный на нем корпус 2, состоящий из двух коаксиальных цилиндрических частей 3 и 4 с цилиндрическими направляющими 5 и 6, две губки 7 и 8, закрепленные на час- '5 тях 3 и 4 корпуса 2, винтовой привод 9 IVбок 7 и 8, два ползуна 10 и И , каждый из которых закреплен па одной из цилиндрических частей 3 и 4 корпуса 2, и стопор 12 ползунов" 10 и 11, установленный в ос- ^п новании 1. В основании 1 выполнены дополииіельныс направляющие 13, в которых установлены ползуны 10 и 11 Уст ройсгво работает следующим образом 25 Тиски закрепляются с помощью винта на верстачной доске. Ослабляя зажимное усилие стопора 12, обеспечивается свободное перемещение ползунов 10 и 11 в дополнительных направ ляющих 13 Тиски устанавливаются в требуемое положение, после чего закрепляется один из ползунов 10 и 11 с помощью CTonupd 12 (в частном случае стопор 12 может быть выполнен в виде нескольких винтов). Закрепляя один из ползунов 10 и 11, обеспечивается при зажиме заготовки тянущее либо толкающее усилие Кроме того, раскрепленные ползуны 10 и 11 обеспечивают плавание тисков, что необходимо для дополнительного закрепления заготовки без нарушения ее базирования в основном приспособлении После зажима заготовки в тисках ползуны 10 и 11 стопорятся. Формула изобретения Тиски, содержащие основание, установленные на нем корпус, состоящий из дв\х цилиндрических частей с коаксиальными цилиндрическими направляющими, две губки, закрепленные на цилиндрических частях корпуса, и винтовой привод, 01 дичающие с я тем, что, с целью расширения техночогнческих возможностей, основание выполнено с направляющими, а тиски снабжены двумя ползунами, каждый из которых закреплен на одной из цилиндрических частей корпуса и установлен в направляющих основания, и стопором ползунов, установленным в основании EZZZZZZZZZZZ22 Pi ЫКГОр I г Ни ihUlid Ті-Чрі'ДИ п, А BfJXc Г) м K"f)pi'KT і \) Л П )/2(> Тиру ж 774 Подпік іюе ВНИИ ГІН Гоїл Дсфі і Bt чи оі о комитета по изобретения vi к открытиям при ГКН Г ( ( Х Р I 13035, М о і к з а , Ж—3.S, Раушская наб , д 4/5 I Ipoii шедсткчпю n j j d пмьский комбинат «Пагп-п». і Ужгород, ут Гаглрши, 101
