Датчик рівня сипучих матеріалів
Номер патенту: 38676
Опубліковано: 12.01.2009
Автори: Добрянський Богдан Іванович, Матвієвський Володимир Антонович, Пйонтик Людвіг Денисович
Формула / Реферат
Датчик рівня сипучих матеріалів, який містить корпус, світлодіод інфрачервоних променів, фоторезистор та прозоре захисне скло, який відрізняється тим, що корпус, виготовлений із промененепроникного матеріалу, герметично закритий прозорим склом, що розташоване на відповідній відстані від фотоелементів з можливістю передачі під відповідним кутом інфрачервоних променів від світлодіода до фоторезистора при наявності сипучого матеріалу за ним та проходження променів крізь нього при відсутності сипучого матеріалу.
Текст

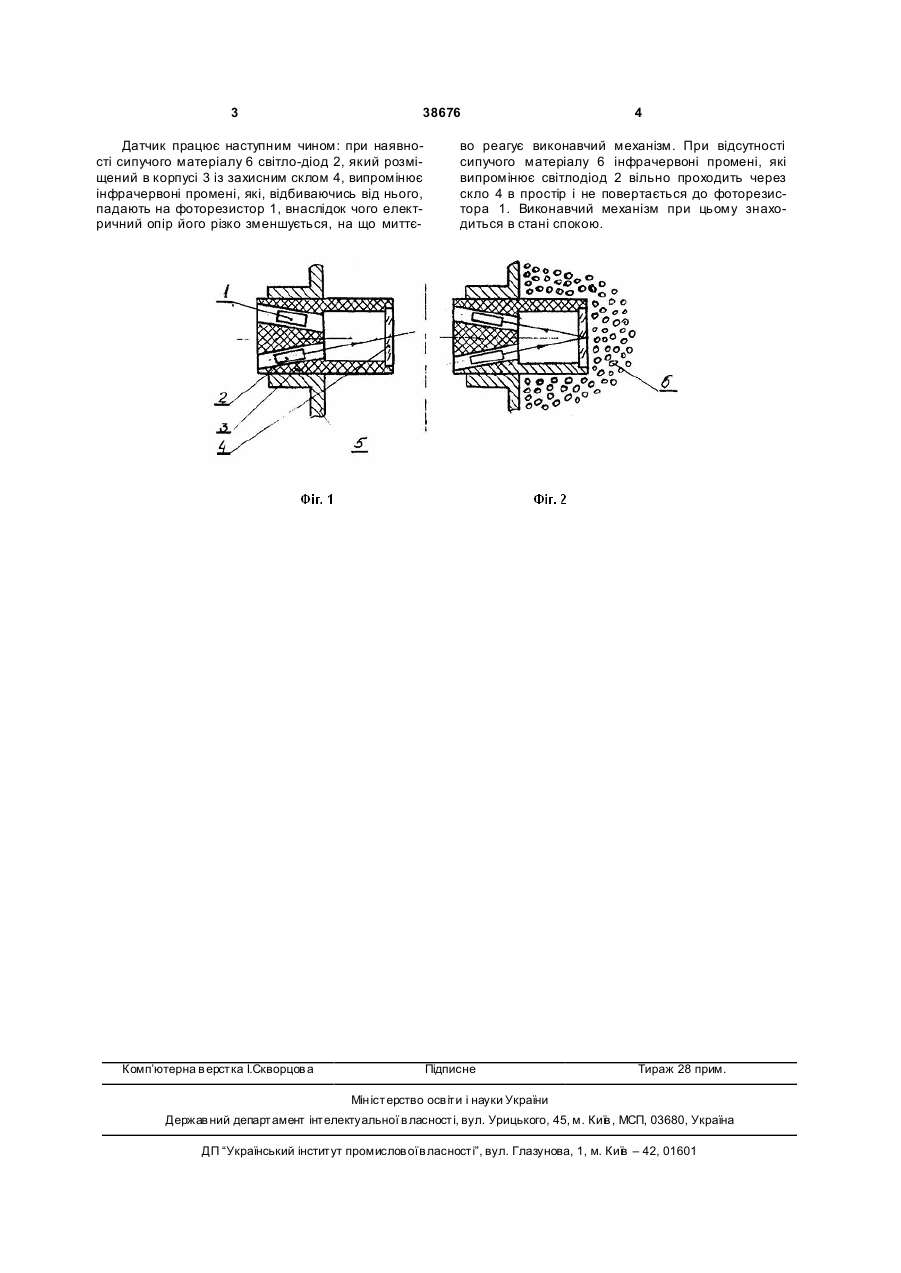

Датчик рівня сипучих матеріалів, який містить корпус, світлодіод інфрачервоних променів, фоторезистор та прозоре захисне скло, який відрізняється тим, що корпус, виготовлений із промененепроникного матеріалу, герметично закритий прозорим склом, що розташоване на відповідній відстані від фотоелементів з можливістю передачі під відповідним кутом інфрачервоних променів від світлодіода до фоторезистора при наявності сипучого матеріалу за ним та проходження променів крізь нього при відсутності сипучого матеріалу. (19) (21) u200808392 (22) 23.06.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ПЙОНТИК ЛЮДВІГ ДЕНИСОВИЧ, UA, МАТВІЄВСЬКИЙ ВОЛОДИМИР АНТОНОВИЧ, U A, ДОБРЯНСЬКИЙ БОГДАН ІВАНОВИЧ, U A (73) ЗАХІДНИЙ НАУКОВО-ДОСЛІДНИЙ ЦЕНТР ІНЖЕНЕРІЇ АГРОТЕХНОЛОГІЧНИ Х СИСТЕМ ННЦ "ІМЕСГ", UA 3 38676 Датчик працює наступним чином: при наявності сипучого матеріалу 6 світло-діод 2, який розміщений в корпусі 3 із захисним склом 4, випромінює інфрачервоні промені, які, відбиваючись від нього, падають на фоторезистор 1, внаслідок чого електричний опір його різко зменшується, на що миттє Комп’ютерна в ерстка І.Скворцов а 4 во реагує виконавчий механізм. При відсутності сипучого матеріалу 6 інфрачервоні промені, які випромінює світлодіод 2 вільно проходить через скло 4 в простір і не повертається до фоторезистора 1. Виконавчий механізм при цьому знаходиться в стані спокою. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюIndicator of level of bulk materials
Автори англійськоюPiontyk Liudvih Denysovych, Matviievskyi Volodymyr Antonovych, Dobrianskyi Bohdan Ivanovych
Назва патенту російськоюДатчик уровня сыпучих материалов
Автори російськоюПйонтик Людвиг Денисович, Матвиевский Владимир Антонович, Добрянский Богдан Иванович
МПК / Мітки
МПК: G01F 23/14
Мітки: датчик, матеріалів, сипучих, рівня
