Пристрій для підведення електроенергії від нерухомого джерела до рухомого споживача

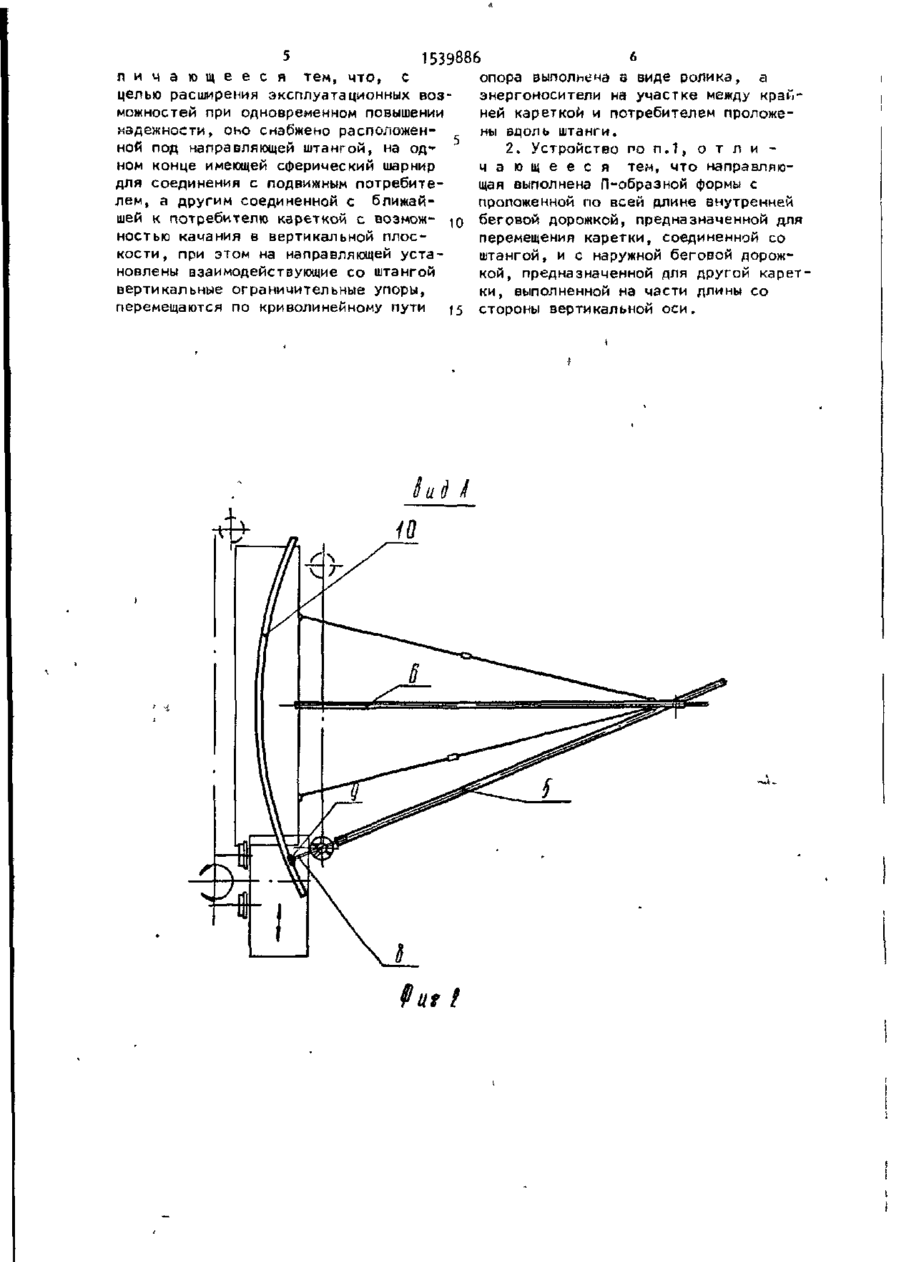

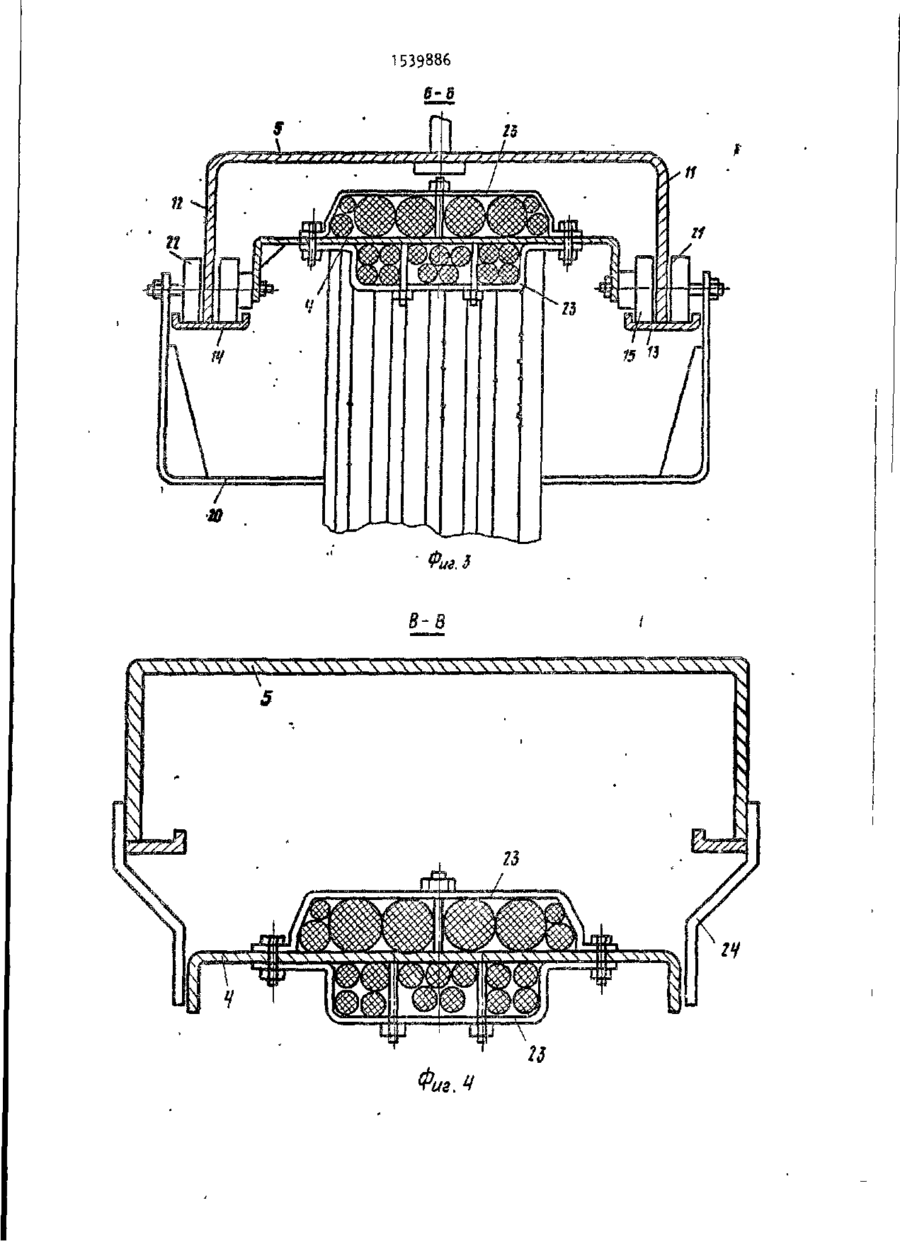

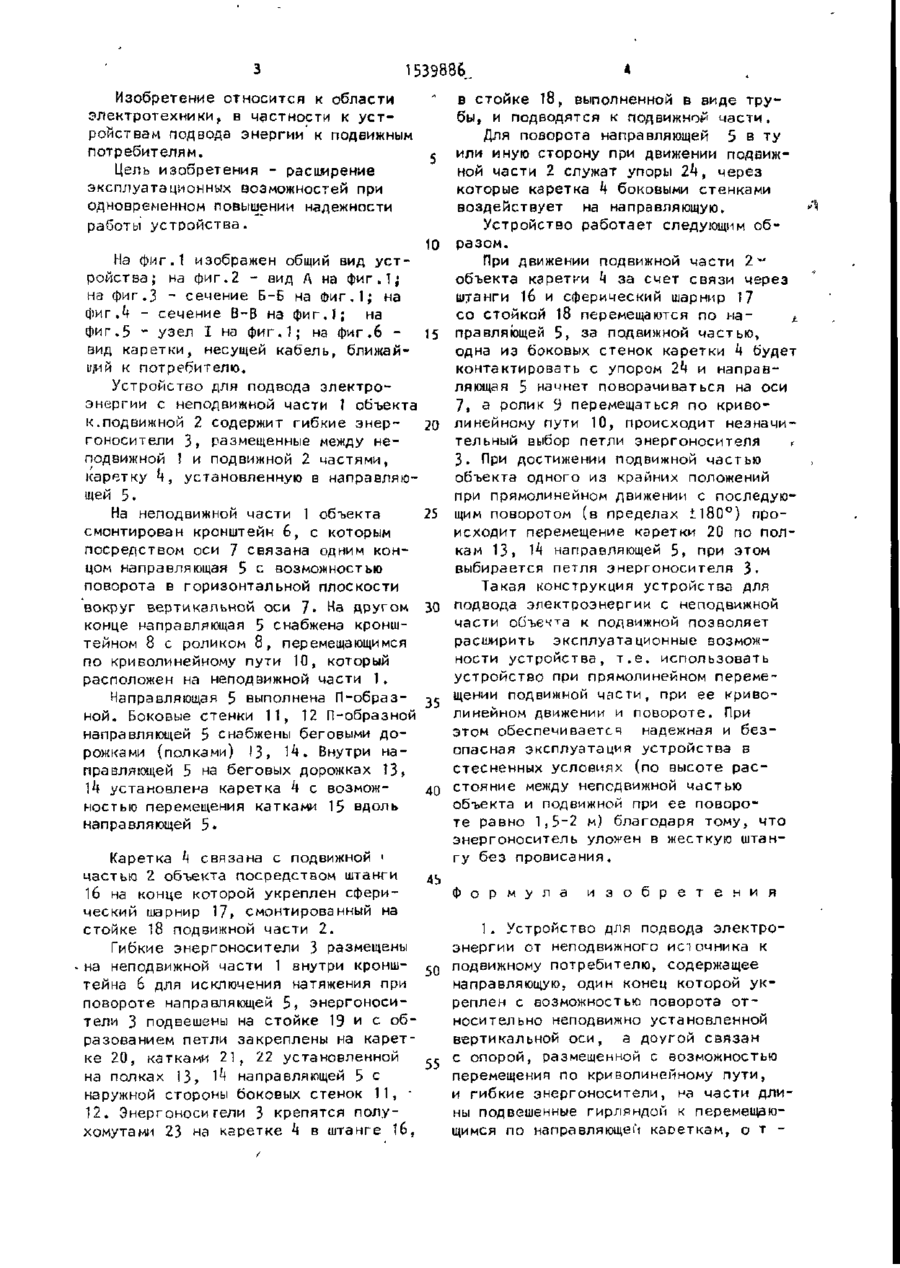

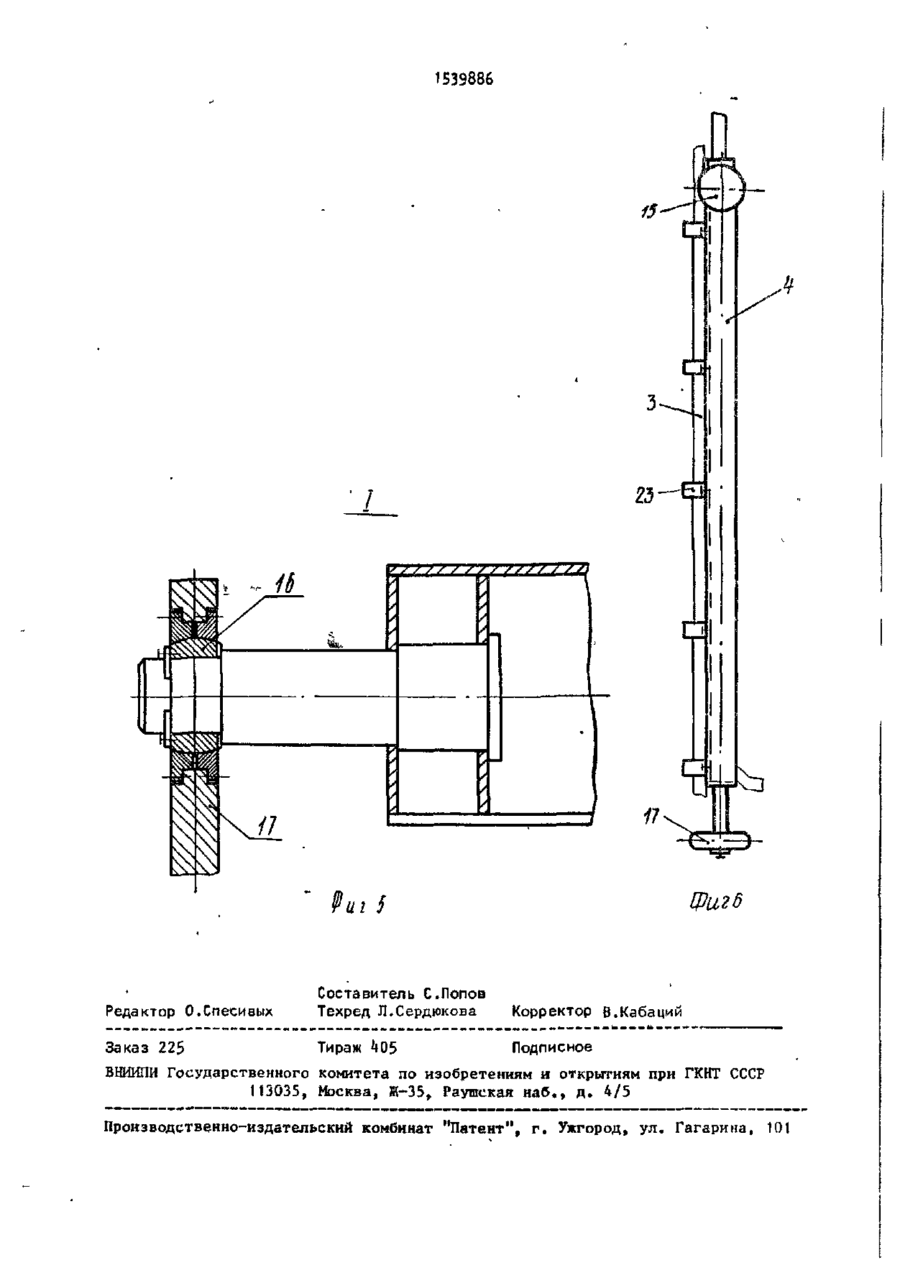

Изобретение относится к электротехнике, а именно к гибким токоподводам. Цель - расширение эксплуатационных возможностей при одновременном повышении надежности. Устройство содержит направляющую 5, один к о нец которой имеет неподвижный вертикальный шарнир 7, а другой поддерживается роликом, опирающимся на криволинейный путь 10. Направляющая поддерживает каретки k и 20, первая из которых соединена штангой 16 п о средством сферического шарнира с подвижным потребителем 2. 1 з „ п . ф-лы, 6 и л . 19 со со 00 1539886 Изобретение относится к области электротехники, в частности к у с т ройствам подвода энергии к подвижным потребителям. Цель изобретения - расширение эксплуатационных возможностей при одновременном повышении надежности работы устройства. g 10 На фиг.1 изображен общий вид у с т ройства; на фиг.2 - вид Л на ф и г . 1 ; на фиг.З - сечение Б-Б на ф и г . 1 ; на фиг Л - сечение В-В на ф и г . 1 ; на фиг.5 - узел I на ф и г . 1 ; на фиг.6 вид к а р е т к и , несущей кабель, ближайщий к потребителю. Устройство для подвода электроэнергии с неподвижной части 1 объекта к.подвижной 2 содержит гибкие энергоносители 3» размещенные между неподвижной 1 и подвижной 2 частями, каретку ч , установленную в направляющей 5. На неподвижной части 1 объекта смонтирован кронштейн 6 , с которым посредством оси 7 связана одним к о н цом направляющая 5 с возможностью поворота в горизонтальной плоскости вокруг вертикальной оси 7. На другом конце направляющая 5 снабжена кронштейном 8 с роликом 8 , перемещающимся по криволинейному пути 10, который расположен на неподвижной части 1 . 15 20 25 30 Направляющая 5 выполнена П-образ- 35 ной. Боковые стенки 1 1 , 12 П-образной направляющей 5 снабжены беговыми д о рожками (полками) І З , 14 . Внутри направляющей 5 на беговых дорожках 13» 40 ]k установлена каретка k с возможностью перемещения катками 15 вдоль направляющей 5* в стойке 18, выполненной в виде т р у бы, и подводятся к подвижной ч з с т и . Для поворота направляющей 5 в ту или иную сторону при движении подвижной части 2 служат упоры 2k, через которые каретка к боковыми стенками воздействует на направляющую. Устройство работает следующим образом. При движении подвижной части 2 W объекта каретки k за счет связи через штанги 16 и сферический шарнир 17 со стойкой 18 перемещаются по наі правляіощей 5, за подвижной частью, одна из боковых стенок каретки k будет контактировать с упором 2k и направляющая 5 начнет поворачиваться на оси 7, а ролик 9 перемещаться по криволинейному пути 10, происходит незначительный выбор петли энергоносителя г 3. При достижении подвижной частью объекта одного из крайних положений при прямолинейном движении с последующим поворотом (в пределах П 8 0 ° ) происходит перемещение каретки 20 по полкам 13, Iі* направляющей 5, при этом выбирается петля энергоносителя 3Такая конструкция устройства для подвода электроэнергии с неподвижной части объема к подвижной позволяет расширить эксплуата ционные возможности устройства, т . е . использовать устройство при прямолинейном перемещении подвижной ч а с т и , при ее криволинейном движении и повороте. При этом обеспечивается надежная и б е з опасная эксплуатация устройства в стесненных условиях (по высоте расстояние между неподвижной частью объекта и подвижной при ее повороте равно 1,5-2 м) благодаря тому, что энергоноситель уложен в жесткую штангу без провисания. Каретка k связана с подвижной • частью 2 объекта посредством штанги Ф о р м у л а и з о б р е т е н и я 16 на конце которой укреплен сферический шарнир 17, смонтированный на 1. Устройство для подвода электростойке 18 подвижной части 2. энергии от неподвижного источника к Гибкие энергоносители 3 размещены на неподвижной части 1 внутри кронш- 5 0 подвижному потребителю, содержащее тейна 6 для исключения натяжения при направляющую, один конец которой у к повороте направляющей 5» энергоносиреплен с возможностью поворота о т тели 3 подвешены на стойке 19 и с о б носительно неподвижно установленной разованием петли закреплены иа каретвертикальной о с и , а доугой связан ке 20, катками 2 1 , 22 установленной с опорой, размещенной с возможностью 55 на полках 13, 1^ направляющей 5 с перемещения по криволинейному п у т и , наружной стороны боковых стенок 1 1 , и гибкие энергоносители, у^а части дли12. Энергоносители 3 крепятся полуны подвешенные гирляндой к перемещаюхомутами 23 ^\а каретке k в штанге 16, щимся по направляющей каоеткам, о т 1539886 6 опора выполнена в виде ролика, а л и ч а ю щ е е с я тем, ч т о , с энергоносители на участке между крайцелью расширения эксплуатационных возней кареткой и потребителем проложеможностей при одновременном повышении ны вдоль штанги. надежности, оно снабжено расположен2. Устройство по п . 1 , о т л и ной под направляющей штангой, на одч а ю щ е е с я тем, что направляюном конце имеющей сферический шарнир щая выполнена П-образной формы с для соединения с подвижным потребитепроложенной по всей длине внутренней лем, а другим соединенной с ближайшей к потребителю кареткой с возмож- 10 беговой дорожкой, предназначенной для перемещения каретки, соединенной со ностью качания в вертикальной плосштангой, и с наружной бегорой дорожк о с т и , при этом на направляющей у с т а кой, предназначенной для другой каретновлены взаимодействующие со штангой к и , выполненной на части длины со вертикальные ограничительные упоры, перемещаются по криволинейному пути 15 стороны вертикальной о с и . fur/ ' Фиг. 3 \\\\\\\\\\\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ 1539886 іРигб Редактор 0.Спесивых Составитель С.Попов Техред Л.Сердюкова Корректор В.Кабаций Заказ 225 Тираж **05 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская и а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
