Фільтруючий матеріал

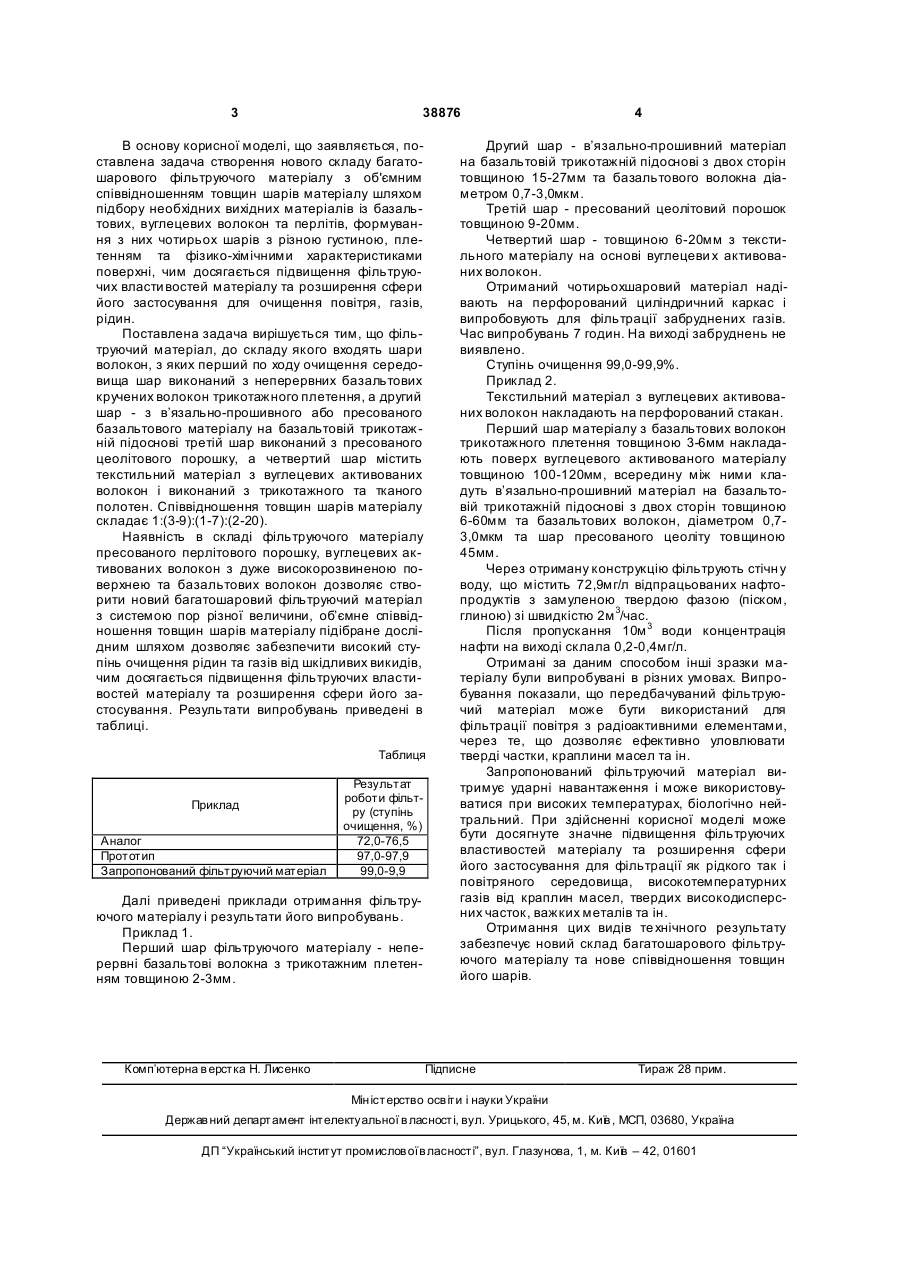

Фільтруючий матеріал, що містить шари волокон, з яких перший шар по ходу очищення середовища виконаний з неперервних базальтових кручених волокон трикотажного плетення, другий шар - з в'язально-прошивного або пресованого базальтового матеріалу на базальтовій трикотажній підоснові, який відрізняється тим, що матеріал виконаний чотиришаровим, при цьому третій шар виконаний з пресованого цеолітового порошку, а четвертий шар містить текстильний матеріал з вуглецевих активованих волокон, виконаний з трикотажного та тканого полотен, а співвідношення товщин шарів матеріалу складає 1: (1-7):(3-10):(2-20). (19) (21) u200809678 (22) 24.07.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) БОЖКО ВАСИЛЬ ІВАНОВИЧ, UA, ЯЩЕНКО ОЛЬГА МИ ХАЙЛІВН А, UA, КЛЕВЦОВ ВАСИЛЬ МИКОЛАЙОВИЧ, UA, ЧУВАШОВ ЮРІЙ МИКОЛАЙОВИЧ, UA, РИБАЛКА ЄВГЕН ОЛЕКСІЙОВИЧ, UA, КОЛЕДА ТЕТЯНА МИКОЛАЇВНА, UA, КУЗЬМЕНКО КАТЕРИНА СЕРГІЇВН А, UA, ЛАТКО НАДІЯ ВАСИЛІВНА, U A (73) ІНСТИТУТ ПРОБЛЕМ МАТЕРІАЛОЗНАВСТВА ІМ. І.М.ФРАНЦЕВИЧА НАН УКРАЇНИ, U A 3 38876 В основу корисної моделі, що заявляється, поставлена задача створення нового складу багатошарового фільтруючого матеріалу з об'ємним співвідношенням товщин шарів матеріалу шляхом підбору необхідних вихідних матеріалів із базальтових, вуглецевих волокон та перлітів, формування з них чотирьох шарів з різною густиною, плетенням та фізико-хімічними характеристиками поверхні, чим досягається підвищення фільтруючих власти востей матеріалу та розширення сфери його застосування для очищення повітря, газів, рідин. Поставлена задача вирішується тим, що фільтруючий матеріал, до складу якого входять шари волокон, з яких перший по ходу очищення середовища шар виконаний з неперервних базальтових кручених волокон трикотажного плетення, а другий шар - з в’язально-прошивного або пресованого базальтового матеріалу на базальтовій трикотажній підоснові третій шар виконаний з пресованого цеолітового порошку, а четвертий шар містить текстильний матеріал з вуглецевих активованих волокон і виконаний з трикотажного та тканого полотен. Співвідношення товщин шарів матеріалу складає 1:(3-9):(1-7):(2-20). Наявність в складі фільтруючого матеріалу пресованого перлітового порошку, вуглецевих активованих волокон з дуже високорозвиненою поверхнею та базальтових волокон дозволяє створити новий багатошаровий фільтруючий матеріал з системою пор різної величини, об’ємне співвідношення товщин шарів матеріалу підібране дослідним шляхом дозволяє забезпечити високий ступінь очищення рідин та газів від шкідливих викидів, чим досягається підвищення фільтруючих властивостей матеріалу та розширення сфери його застосування. Результати випробувань приведені в таблиці. Таблиця Приклад Аналог Прототип Запропонований фільтруючий матеріал Результат роботи фільтру (ступінь очищення, %) 72,0-76,5 97,0-97,9 99,0-9,9 Далі приведені приклади отримання фільтруючого матеріалу і результати його випробувань. Приклад 1. Перший шар фільтруючого матеріалу - неперервні базальтові волокна з трикотажним плетенням товщиною 2-3мм. Комп’ютерна в ерстка Н. Лисенко 4 Другий шар - в’язально-прошивний матеріал на базальтовій трикотажній підоснові з двох сторін товщиною 15-27мм та базальтового волокна діаметром 0,7-3,0мкм. Третій шар - пресований цеолітовий порошок товщиною 9-20мм. Четвертий шар - товщиною 6-20мм з текстильного матеріалу на основі вуглецеви х активованих волокон. Отриманий чотирьохшаровий матеріал надівають на перфорований циліндричний каркас і випробовують для фільтрації забруднених газів. Час випробувань 7 годин. На виході забруднень не виявлено. Ступінь очищення 99,0-99,9%. Приклад 2. Текстильний матеріал з вуглецевих активованих волокон накладають на перфорований стакан. Перший шар матеріалу з базальтових волокон трикотажного плетення товщиною 3-6мм накладають поверх вуглецевого активованого матеріалу товщиною 100-120мм, всередину між ними кладуть в’язально-прошивний матеріал на базальтовій трикотажній підоснові з двох сторін товщиною 6-60мм та базальтових волокон, діаметром 0,73,0мкм та шар пресованого цеоліту товщиною 45мм. Через отриману конструкцію фільтрують стічн у воду, що містить 72,9мг/л відпрацьованих нафтопродуктів з замуленою твердою фазою (піском, глиною) зі швидкістю 2м 3/час. Після пропускання 10м 3 води концентрація нафти на виході склала 0,2-0,4мг/л. Отримані за даним способом інші зразки матеріалу були випробувані в різних умовах. Випробування показали, що передбачуваний фільтруючий матеріал може бути використаний для фільтрації повітря з радіоактивними елементами, через те, що дозволяє ефективно уловлювати тверді частки, краплини масел та ін. Запропонований фільтруючий матеріал витримує ударні навантаження і може використовуватися при високих температурах, біологічно нейтральний. При здійсненні корисної моделі може бути досягнуте значне підвищення фільтруючих властивостей матеріалу та розширення сфери його застосування для фільтрації як рідкого так і повітряного середовища, високотемпературних газів від краплин масел, твердих високодисперсних часток, важких металів та ін. Отримання цих видів те хнічного результату забезпечує новий склад багатошарового фільтруючого матеріалу та нове співвідношення товщин його шарів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
