Передача обертального руху
Номер патенту: 39029
Опубліковано: 26.01.2009
Автори: Кривунь Валентина Степанівна, Федорченко Володимир Григорович, Подлєсний Сергій Володимирович
Формула / Реферат
Передача обертального руху, що містить два колеса, при цьому обидва колеса складаються з диска з маточиною, по зовнішньому діаметру одного колеса розміщені отвори, кількість яких залежить від модуля передачі, в які вставлені осі, на яких розміщені по посадці ковзання тоненькі втулки, що мають можливість обертання навколо осі, яка відрізняється тим, що на торці другого колеса розміщені стрижні з кульками на кінці, кількість яких залежить від модуля передачі.
Текст

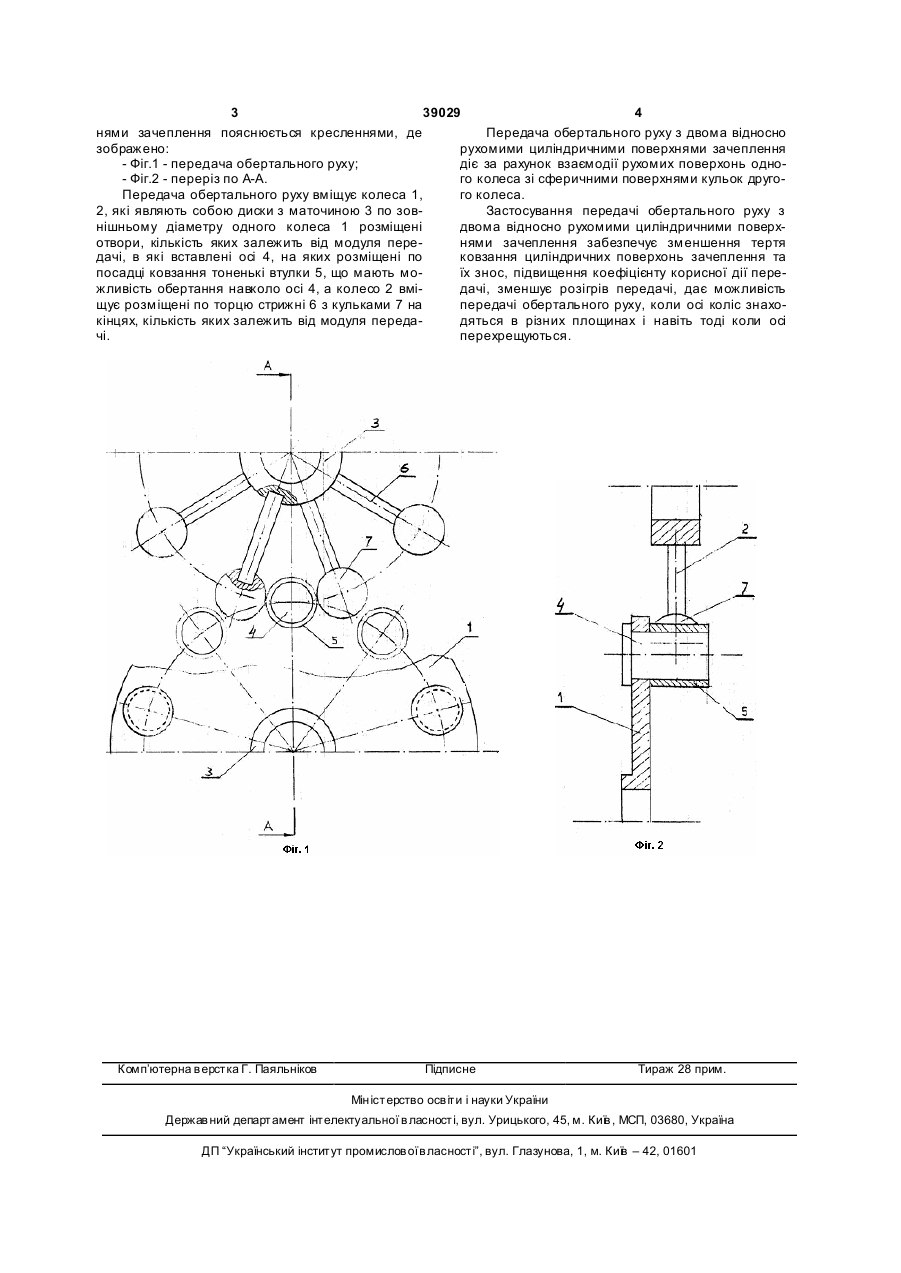

Передача обертального руху, що містить два колеса, при цьому обидва колеса складаються з диска з маточиною, по зовнішньому діаметру одного колеса розміщені отвори, кількість яких залежить від модуля передачі, в які вставлені осі, на яких розміщені по посадці ковзання тоненькі втулки, що мають можливість обертання навколо осі, яка відрізняє ться тим, що на торці другого колеса розміщені стрижні з кульками на кінці, кількість яких залежить від модуля передачі. (19) (21) u200809206 (22) 14.07.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ФЕДОРЧЕНКО ВОЛОДИМИР ГРИГОРОВИЧ, UA, ПОДЛЄСНИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, UA, КРИВУНЬ ВАЛЕНТИНА СТЕП АНІВНА, U A (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A 3 39029 4 нями зачеплення пояснюється кресленнями, де Передача обертального руху з двома відносно зображено: рухомими циліндричними поверхнями зачеплення - Фіг.1 - передача обертального руху; діє за рахунок взаємодії рухомих поверхонь одно- Фіг.2 - переріз по А-А. го колеса зі сферичними поверхнями кульок другоПередача обертального руху вміщує колеса 1, го колеса. 2, які являють собою диски з маточиною 3 по зовЗастосування передачі обертального руху з нішньому діаметру одного колеса 1 розміщені двома відносно рухомими циліндричними поверхотвори, кількість яких залежить від модуля перенями зачеплення забезпечує зменшення тертя дачі, в які вставлені осі 4, на яких розміщені по ковзання циліндричних поверхонь зачеплення та посадці ковзання тоненькі втулки 5, що мають моїх знос, підвищення коефіцієнту корисної дії пережливість обертання навколо осі 4, а колесо 2 вмідачі, зменшує розігрів передачі, дає можливість щує розміщені по торцю стрижні 6 з кульками 7 на передачі обертального руху, коли осі коліс знахокінцях, кількість яких залежить від модуля передадяться в різних площинах і навіть тоді коли осі чі. перехрещуються. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary motion transmission system
Автори англійськоюFedorchenko Volodymyr Hryhorovych, Podliesnyi Serhii Volodymyrovych, Kryvun Valentyna Stepanivna
Назва патенту російськоюПередача вращательного движения
Автори російськоюФедорченко Владимир Григорьевич, Подлесный Сергей Владимирович, Кривунь Валентина Степановна
МПК / Мітки
МПК: F16H 1/00
Мітки: обертального, руху, передача
