Шихта для виготовлення вогнетривких виробів

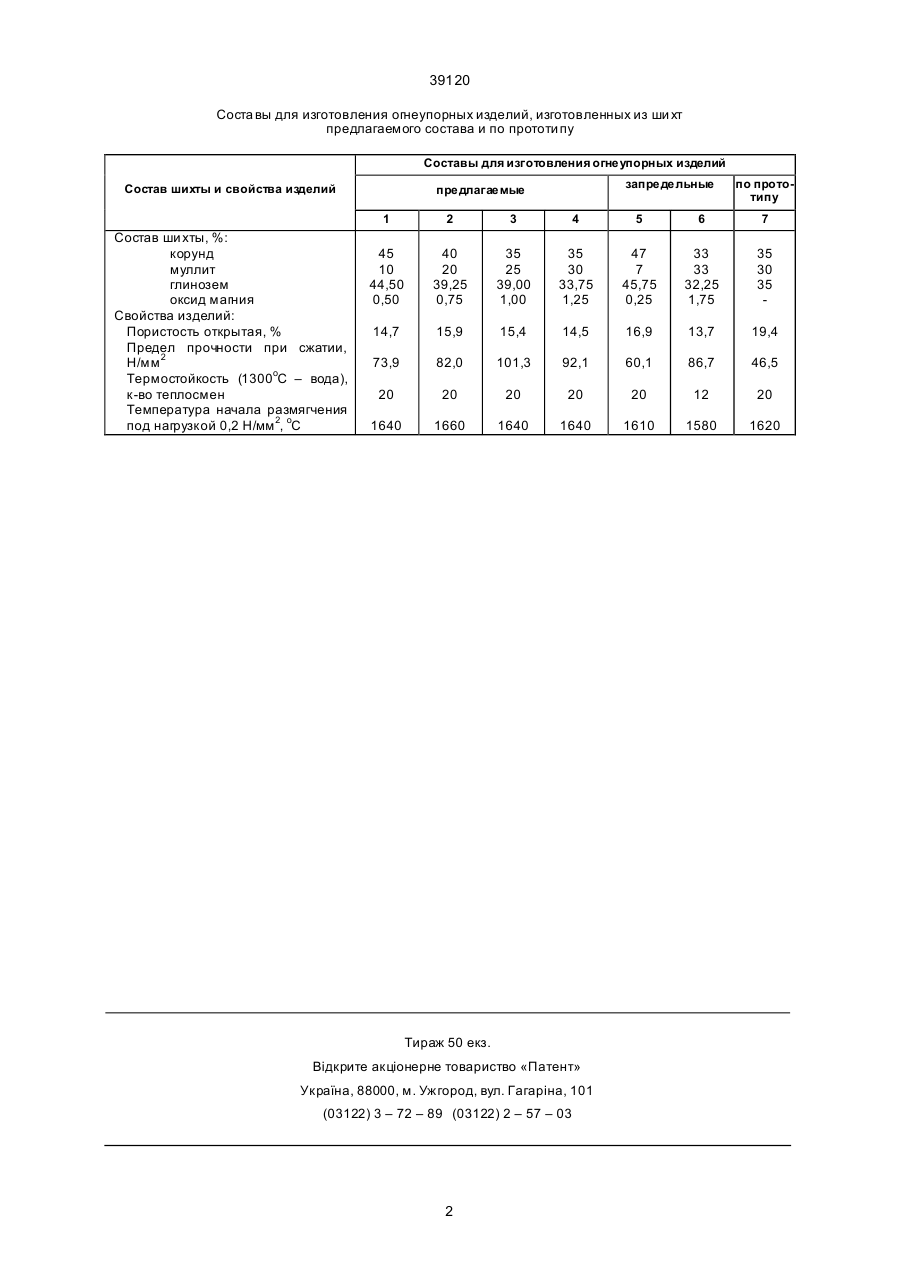

Шихта для изготовления огнеупорных изделий, включающая корунд, муллит и глинозем, отличающаяся тем, что она дополнительно содержит оксид магния при следующем соотношении компонентов, мас.%: корунд 35-45 муллит 10-30 глинозем 33,75-44,50 оксид магния 0,50-1,25. Ю (13) 39120 (11) UA Оксид магния 0,50–1,25 Особенностью предлагаемой шихты является дополнительное введение оксида магния, что обеспечивает снижение открытой пористости и повышение меха нической прочности вследствие формирования микроструктуры изделий, в свя зующей части которой, наряду с корундом, при обжиге образуется новая высокотемпературная фаза – магнезиальная шпинель, представленная кристаллами кубической формы с температурой плавления 2135оС. В лаборатории УкрНИИО были изготовлены огнеупорные образцы из шихт предлагаемого состава и прототипа следующим образом: в смеситель с Z-образными валами засыпали зернистую составляющую ши хты – корунд и муллит, которые увлажняли раствором лигносульфо ната технического, затем засыпали тонкомолотую составляющую ши хты – глинозем и оксид магния и тщательно перемешивали до получения однородной массы. Из приготовленной массы на гидравлическом прессе формовали образцы и обжигали в камерной печи. Предполагаемое изобрете ние иллюстрируется примерами, приведенными в таблице. Анализ данных, приведенных в таблице, свидетельствует о том, что огнеупорные образцы, изготовленные из шихты предлагаемого состава по сравнению с прототипом характеризуются открытой пористостью на 3,5–4,9% более низкой и меха нической прочностью в 1,6–2,1 раза более высокой при сохранении высокой термостойкости и температуры начала размягчения. (19) Изобретение относится к промышленности огнеупорных материалов и может быть использовано в производстве огнеупоров, предназначенных для службы в качестве тиглей индукционных печей по плавке сталей и сплавов. Одним из основных требований к качеству огнеупоров, эксплуа тируемых на контакте с металлами и шлаками, является наличие низкой открытой пористости, их вы сокая меха ническая прочность и термостойкость. Наиболее близким по технической сути и достигаемому результату является шихта для изготовления огнеупорных изделий, содержащая в вес.%: 35–60 корун да, 15–30 муллита и 25–35 глинозема. Однако изделия, изготовленные по данной шихте, также имеют высокую открытую пористость (19,4%) и низкую механическую прочность (46,5 Н/мм 2). В основу изобретения поставлена задача создания шихты для изготовления огнеупорных изделий, в которой введение оксида магния обеспечивает снижение открытой пористости и повышение механической прочности огнеупорных изделий и, как следствие – уве личение продолжительности и х службы. Поставленная задача решается тем, что шихта для изготовления огнеупорных изделий, включающая корунд, муллит и глинозем, согласно изобретению дополнительно содержит оксид магния при следующем соотношении компонентов, вес.%: Корунд 35–45 Муллит 10–30 Глинозем 33,75–44,50 C2 ______________________________ 39120 Соста вы для изготовления огнеупорных изделий, изготовленных из ши хт предлагаемого состава и по прототи пу Составы для изготовления огнеупорных изделий Состав шихты и свойства изделий запредельные предлагаемые по прототипу 1 Состав ши хты, %: корунд муллит глинозем оксид магния Свойства изделий: Пористость открытая, % Предел прочности при сжатии, Н/мм 2 Термостойкость (1300оС – вода), к-во теплосмен Температура начала размягчения под нагрузкой 0,2 H/мм 2, оС 2 3 4 5 6 7 45 10 44,50 0,50 40 20 39,25 0,75 35 25 39,00 1,00 35 30 33,75 1,25 47 7 45,75 0,25 33 33 32,25 1,75 35 30 35 14,7 15,9 15,4 14,5 16,9 13,7 19,4 73,9 82,0 101,3 92,1 60,1 86,7 46,5 20 20 20 20 20 12 20 1640 1660 1640 1640 1610 1580 1620 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
