Магнітопровід
Номер патенту: 39192
Опубліковано: 10.02.2009
Автори: Трофимець Олександр Іванович, Совгір Микола Миколайович
Формула / Реферат
Магнітопровід, який містить захисний кожух, феритовий сердечник та латунний штуцер, який кріпить магнітопровід на утримуючій штанзі, який відрізняється тим, що в нього додатково встановлено держак феритового сердечника, який виконано з нержавіючого дроту, один кінець якого фіксується за допомогою латунної заклепки, яка з'єднує захисний кожух та латунний штуцер з різьбою, а другий кінець держака загнуто у кільце після нанизування на нержавіючий дріт трубчастого феритового сердечника.
Текст

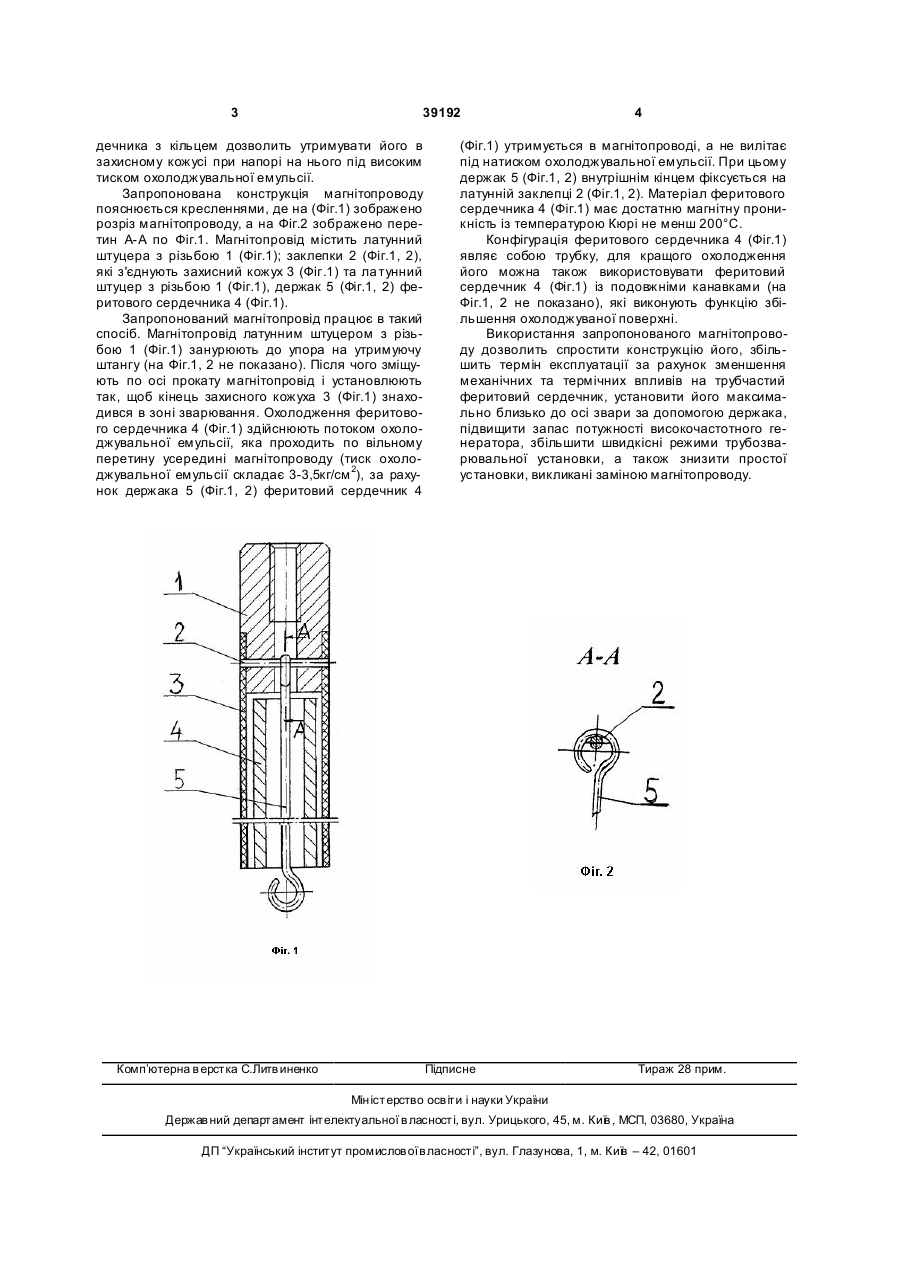

Магнітопровід, який містить захисний кожух, феритовий сердечник та латунний штуцер, який 3 39192 дечника з кільцем дозволить утримувати його в захисному кожусі при напорі на нього під високим тиском охолоджувальної емульсії. Запропонована конструкція магнітопроводу пояснюється кресленнями, де на (Фіг.1) зображено розріз магнітопроводу, а на Фіг.2 зображено перетин А-А по Фіг.1. Магнітопровід містить латунний штуцера з різьбою 1 (Фіг.1); заклепки 2 (Фіг.1, 2), які з'єднують захисний кожух 3 (Фіг.1) та ла тунний штуцер з різьбою 1 (Фіг.1), держак 5 (Фіг.1, 2) феритового сердечника 4 (Фіг.1). Запропонований магнітопровід працює в такий спосіб. Магнітопровід латунним штуцером з різьбою 1 (Фіг.1) занурюють до упора на утримуючу штангу (на Фіг.1, 2 не показано). Після чого зміщують по осі прокату магнітопровід і установлюють так, щоб кінець захисного кожуха 3 (Фіг.1) знаходився в зоні зварювання. Охолодження феритового сердечника 4 (Фіг.1) здійснюють потоком охолоджувальної емульсії, яка проходить по вільному перетину усередині магнітопроводу (тиск охолоджувальної емульсії складає 3-3,5кг/см 2), за рахунок держака 5 (Фіг.1, 2) феритовий сердечник 4 Комп’ютерна в ерстка C.Литв иненко 4 (Фіг.1) утримується в магнітопроводі, а не вилітає під натиском охолоджувальної емульсії. При цьому держак 5 (Фіг.1, 2) внутрішнім кінцем фіксується на латунній заклепці 2 (Фіг.1, 2). Матеріал феритового сердечника 4 (Фіг.1) має достатню магнітну проникність із температурою Кюрі не менш 200°С. Конфігурація феритового сердечника 4 (Фіг.1) являє собою трубку, для кращого охолодження його можна також використовувати феритовий сердечник 4 (Фіг.1) із подовжніми канавками (на Фіг.1, 2 не показано), які виконують функцію збільшення охолоджуваної поверхні. Використання запропонованого магнітопроводу дозволить спростити конструкцію його, збільшить термін експлуатації за рахунок зменшення механічних та термічних впливів на трубчастий феритовий сердечник, установити його максимально близько до осі звари за допомогою держака, підвищити запас потужності високочастотного генератора, збільшити швидкісні режими трубозварювальної установки, а також знизити простої установки, викликані заміною магнітопроводу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic core
Автори англійськоюSovhir Mykola Mykolaiovych, Trofymets Oleksandr Ivanovych
Назва патенту російськоюМагнитопровод
Автори російськоюСовгир Николай Николаевич, Трофимец Александр Иванович
МПК / Мітки
МПК: B23K 13/00
Мітки: магнітопровід
