Комбінований протикульовий захист

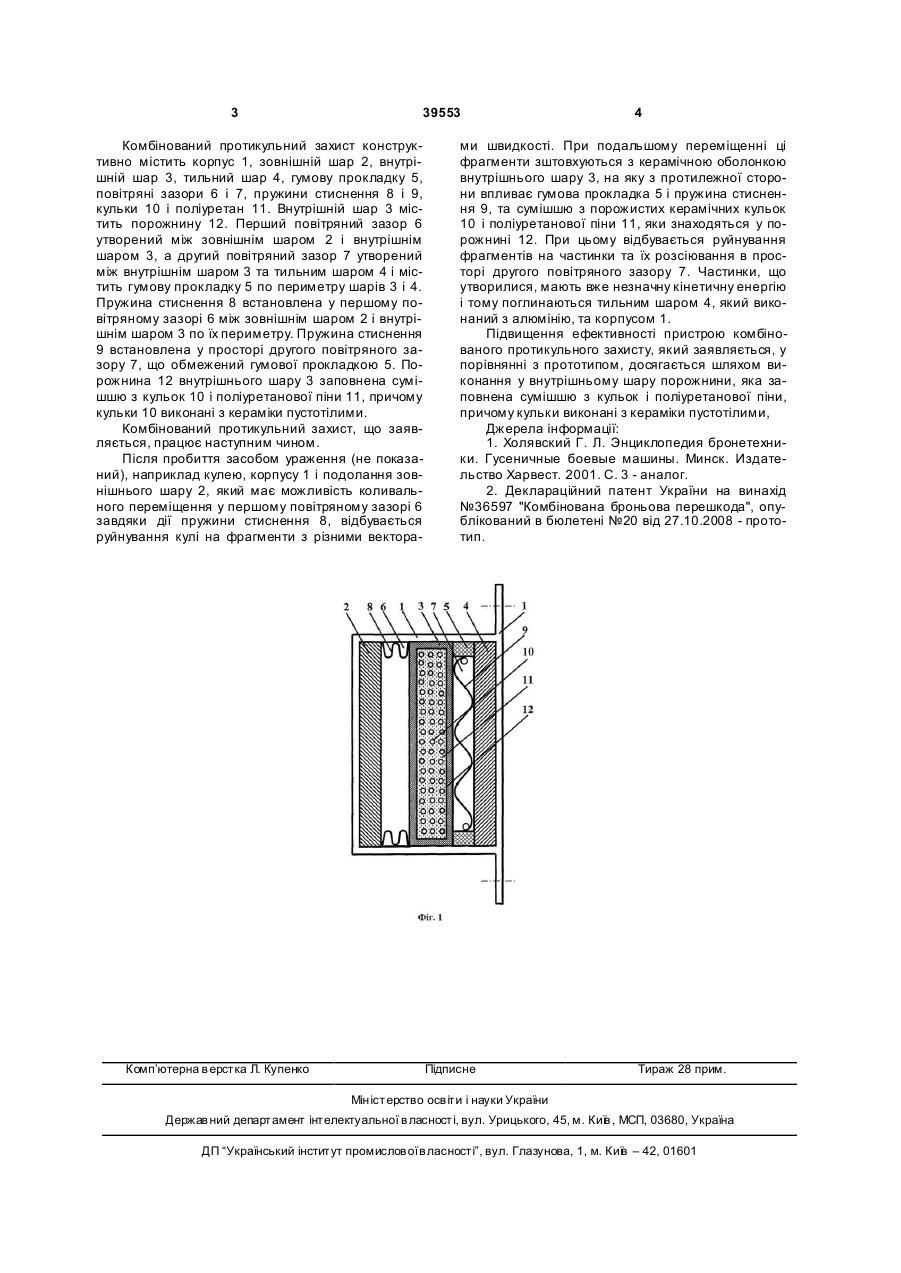

Комбінований протикульовий захист, що містить корпус, у якому розташовані зовнішній шар, внутрішній шар, тильний шар, повітряні зазори, 3 39553 Комбінований протикульний захист конструктивно містить корпус 1, зовнішній шар 2, внутрішній шар 3, тильний шар 4, гумову прокладку 5, повітряні зазори 6 і 7, пружини стиснення 8 і 9, кульки 10 і поліуретан 11. Внутрішній шар 3 містить порожнину 12. Перший повітряний зазор 6 утворений між зовнішнім шаром 2 і внутрішнім шаром 3, а другий повітряний зазор 7 утворений між внутрішнім шаром 3 та тильним шаром 4 і містить гумову прокладку 5 по периметру шарів 3 і 4. Пружина стиснення 8 встановлена у першому повітряному зазорі 6 між зовнішнім шаром 2 і внутрішнім шаром 3 по їх периметру. Пружина стиснення 9 встановлена у просторі другого повітряного зазору 7, що обмежений гумової прокладкою 5. Порожнина 12 внутрішнього шару 3 заповнена сумішшю з кульок 10 і поліуретанової піни 11, причому кульки 10 виконані з кераміки пустотілими. Комбінований протикульний захист, що заявляється, працює наступним чином. Після пробиття засобом ураження (не показаний), наприклад кулею, корпусу 1 і подолання зовнішнього шару 2, який має можливість коливального переміщення у першому повітряному зазорі 6 завдяки дії пружини стиснення 8, відбувається руйнування кулі на фрагменти з різними вектора Комп’ютерна в ерстка Л. Купенко 4 ми швидкості. При подальшому переміщенні ці фрагменти зштовхуються з керамічною оболонкою внутрішнього шару 3, на яку з протилежної сторони впливає гумова прокладка 5 і пружина стиснення 9, та сумішшю з порожистих керамічних кульок 10 і поліуретанової піни 11, яки знаходяться у порожнині 12. При цьому відбувається руйнування фрагментів на частинки та їх розсіювання в просторі другого повітряного зазору 7. Частинки, що утворилися, мають вже незначну кінетичну енергію і тому поглинаються тильним шаром 4, який виконаний з алюмінію, та корпусом 1. Підвищення ефективності пристрою комбінованого протикульного захисту, який заявляється, у порівнянні з прототипом, досягається шляхом виконання у внутрішньому шару порожнини, яка заповнена сумішшю з кульок і поліуретанової піни, причому кульки виконані з кераміки пустотілими, Джерела інформації: 1. Холявский Г. Л. Энциклопедия бронетехники. Гусеничные боевые машины. Минск. Издательство Харвест. 2001. С. 3 - аналог. 2. Деклараційний патент України на винахід №36597 "Комбінована броньова перешкода", опублікований в бюлетені №20 від 27.10.2008 - прототип. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
