Електрохімічний спосіб одержання порошку кобальту

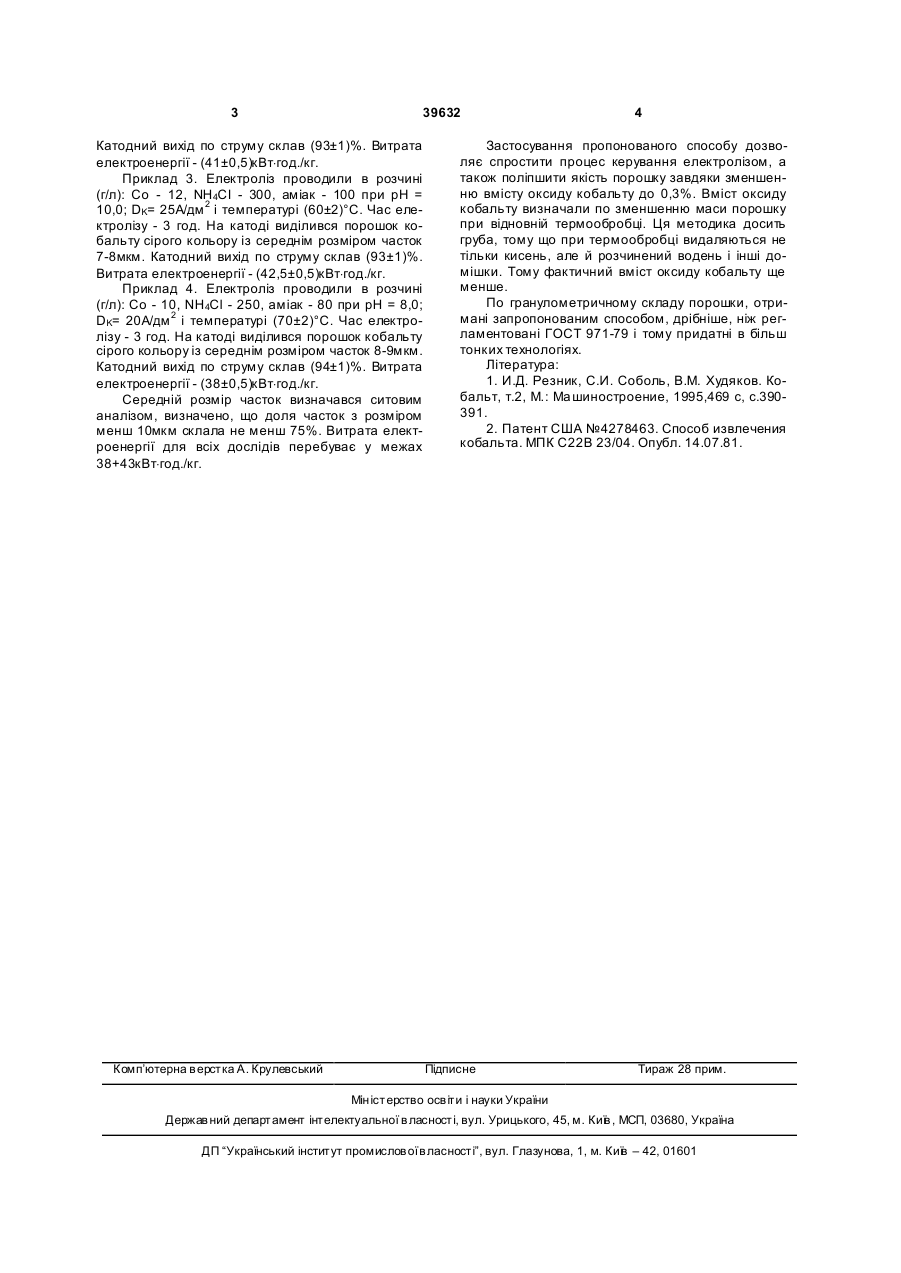

Електрохімічний спосіб одержання порошку кобальту з водних розчинів простих солей при рН = 3 ¸ 7, який відрізняється тим, що як сполуку використовують аміачні комплекси кобальту, утворені шляхом введення в розчин аміаку концентрації (20 ¸ 100) г/л і солі амонію - (50 ¸ 300) г/л при рН = 7 ¸ 10. (19) (21) u200809449 (22) 21.07.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ЗАЙЧЕНКО ВІКТОР МИКОЛАЙОВИЧ, U A, ДАВИДЯН КАРЕН ГЕНРІХОВИЧ, UA, КОЛБАСОВ ГЕННАДІЙ ЯКОВИЧ, UA, ДАВИДЯН АРТУР КАРЕНІ, UA, КРАСНОВ ЮРІЙ СТЕПАНОВИЧ, UA, КУЛИК ТЕТЯНА АН АТОЛІЇВН А, U A (73) ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕОРГАНІЧНОЇ ХІМІЇ Н АН УКРАЇНИ, U A, ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "МЕТАЛОКЕРАМ", 3 39632 Катодний вихід по струму склав (93±1)%. Витрата електроенергії - (41±0,5)кВт×год./кг. Приклад 3. Електроліз проводили в розчині (г/л): Со - 12, NH4CI - 300, аміак - 100 при рН = 10,0; DK= 25А/дм 2 і температурі (60±2)°С. Час електролізу - 3 год. На катоді виділився порошок кобальту сірого кольору із середнім розміром часток 7-8мкм. Катодний вихід по струму склав (93±1)%. Витрата електроенергії - (42,5±0,5)кВт×год./кг. Приклад 4. Електроліз проводили в розчині (г/л): Со - 10, NH4Cl - 250, аміак - 80 при рН = 8,0; DK= 20А/дм 2 і температурі (70±2)°С. Час електролізу - 3 год. На катоді виділився порошок кобальту сірого кольору із середнім розміром часток 8-9мкм. Катодний вихід по струму склав (94±1)%. Витрата електроенергії - (38±0,5)кВт×год./кг. Середній розмір часток визначався ситовим аналізом, визначено, що доля часток з розміром менш 10мкм склала не менш 75%. Витрата електроенергії для всіх дослідів перебуває у межах 38+43кВт×год./кг. Комп’ютерна в ерстка А. Крулевський 4 Застосування пропонованого способу дозволяє спростити процес керування електролізом, а також поліпшити якість порошку завдяки зменшенню вмісту оксиду кобальту до 0,3%. Вміст оксиду кобальту визначали по зменшенню маси порошку при відновній термообробці. Ця методика досить груба, тому що при термообробці видаляються не тільки кисень, але й розчинений водень і інші домішки. Тому фактичний вміст оксиду кобальту ще менше. По гранулометричному складу порошки, отримані запропонованим способом, дрібніше, ніж регламентовані ГОСТ 971-79 і тому придатні в більш тонких технологіях. Література: 1. И.Д. Резник, С.И. Соболь, В.М. Худяков. Кобальт, т.2, М.: Ма шиностроение, 1995,469 с, с.390391. 2. Патент США №4278463. Способ извлечения кобальта. МПК С22В 23/04. Опубл. 14.07.81. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
