Черв`ячний екструдер
Номер патенту: 28584
Опубліковано: 10.12.2007
Автори: Мікульонок Ігор Олегович, Лукач Юрій Юхимович, Радченко Леонід Борисович
Формула / Реферат
1. Черв'ячний екструдер, що містить порожнистий корпус із щонайменше одним завантажувальним і розвантажувальним отворами, а також розміщеними в ньому з можливістю обертання двома черв'яками, кожний з яких має хвостовик, нарізну частину й наконечник, який відрізняється тим, що його оснащено щонайменше двома додатковими черв'яками, при цьому кожний з черв'яків розміщено з можливістю зачеплення його нарізної частини з нарізними частинами двох інших черв'яків.
2. Екструдер за п. 1, який відрізняється тим, що щонайменше два черв'яки розміщено з можливістю обертання в бік, протилежний обертанню решти черв'яків.

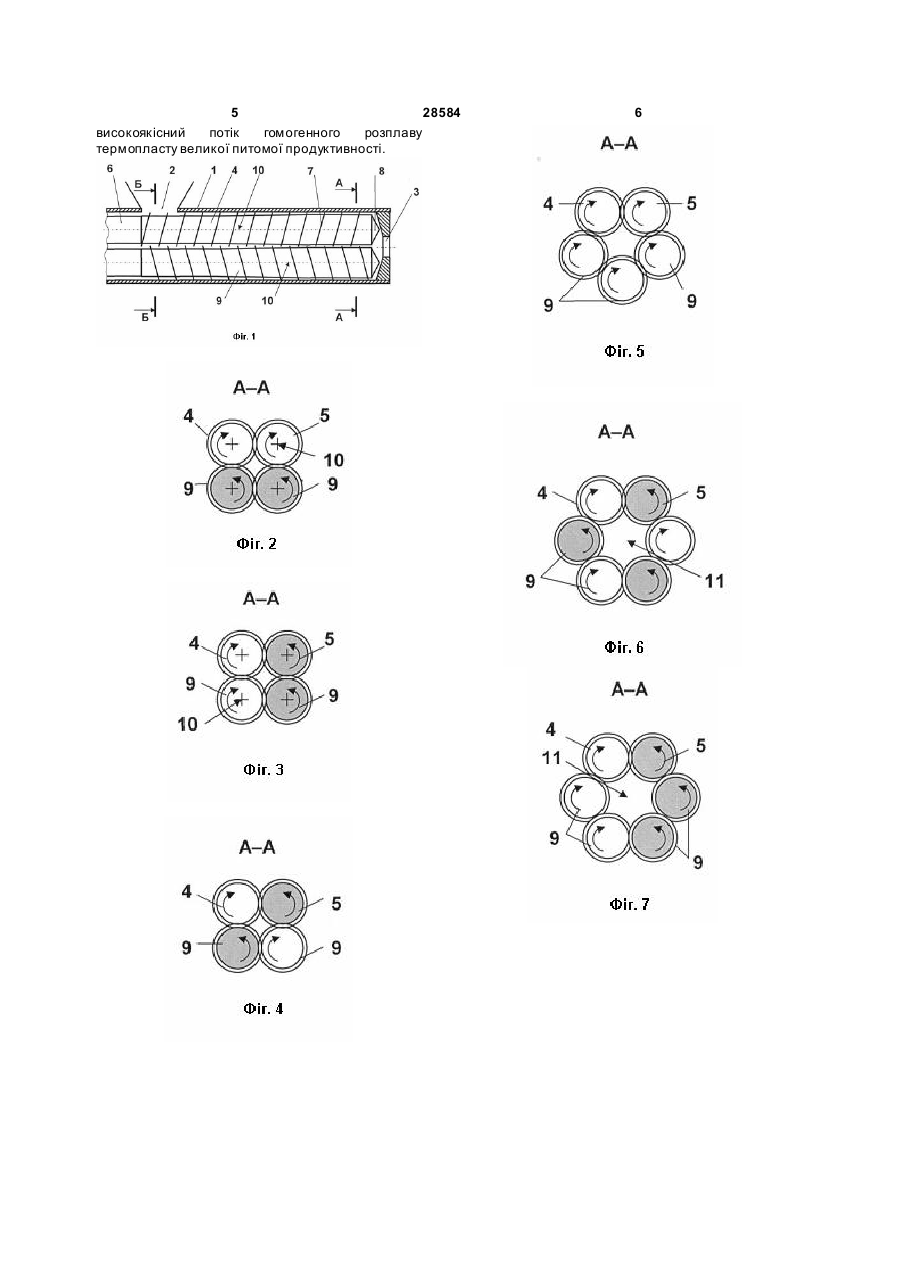

3. Екструдер за пп. 1, 2, який відрізняється тим, що поздовжні осі черв'яків у поперечному перерізі екструдера розміщені у вершинах правильного багатокутника.
4. Екструдер за п. 3, який відрізняється тим, що поздовжні осі черв'яків у поперечному перерізі розміщені у вершинах квадрата.
5. Екструдер за п. 3, який відрізняється тим, що поздовжні осі черв'яків у поперечному перерізі розміщені у вершинах правильного п'ятикутника.
6. Екструдер за п. 3, який відрізняється тим, що поздовжні осі черв'яків у поперечному перерізі розміщені у вершинах правильного шестикутника.
7. Екструдер за пп. 3-6, який відрізняється тим, що в просторі, обмеженому нарізними частинами черв'яків, розміщене центральне тіло.
8. Екструдер за п. 7, який відрізняється тим, що центральне тіло виконане нерухомим.
9. Екструдер за п. 7, який відрізняється тим, що центральне тіло виконане у вигляді черв'яка.
10. Екструдер за пп. 1-9, який відрізняється тим, що щонайменше один черв'як виконаний подовженим у порівнянні з рештою черв'яків.
Текст

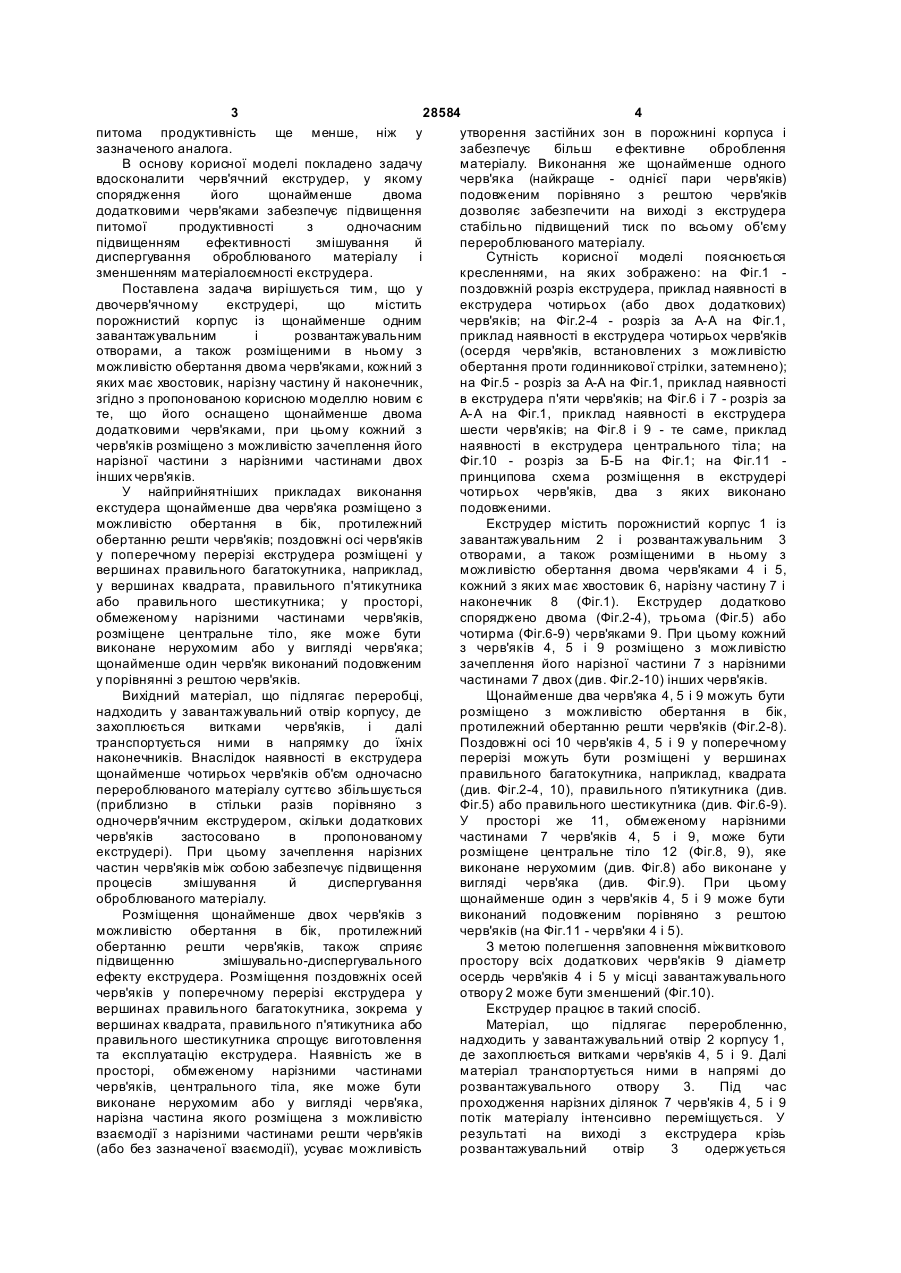

1. Черв'ячний екструдер, що містить порожнистий корпус із щонайменше одним завантажувальним і розвантажувальним отворами, а також розміщеними в ньому з можливістю обертання двома черв'яками, кожний з яких має хвостовик, нарізну частину й наконечник, який відрізняється тим, що його оснащено щонайменше двома додатковими черв'яками, при цьому кожний з черв'яків розміщено з можливістю зачеплення його нарізної частини з нарізними частинами двох інши х черв'яків. 2. Екструдер за п. 1, який відрізняється тим, що щонайменше два черв'яки розміщено з можливістю обертання в бік, протилежний обертанню решти черв'яків. U 2 (19) 1 3 28584 4 питома продуктивність ще менше, ніж у утворення застійних зон в порожнині корпуса і зазначеного аналога. забезпечує більш е фективне оброблення В основу корисної моделі покладено задачу матеріалу. Виконання же щонайменше одного вдосконалити черв'ячний екструдер, у якому черв'яка (найкраще - однієї пари черв'яків) спорядження його щонайменше двома подовженим порівняно з рештою черв'яків додатковими черв'яками забезпечує підвищення дозволяє забезпечити на виході з екструдера питомої продуктивності з одночасним стабільно підвищений тиск по всьому об'єму підвищенням ефективності змішування й перероблюваного матеріалу. диспергування оброблюваного матеріалу і Сутність корисної моделі пояснюється зменшенням матеріалоємності екструдера. кресленнями, на яких зображено: на Фіг.1 Поставлена задача вирішується тим, що у поздовжній розріз екструдера, приклад наявності в двочерв'ячному екструдері, що містить екструдера чотирьох (або двох додаткових) порожнистий корпус із щонайменше одним черв'яків; на Фіг.2-4 - розріз за А-А на Фіг.1, завантажувальним і розвантажувальним приклад наявності в екструдера чотирьох черв'яків отворами, а також розміщеними в ньому з (осердя черв'яків, встановлених з можливістю можливістю обертання двома черв'яками, кожний з обертання проти годинникової стрілки, затемнено); яких має хвостовик, нарізну частину й наконечник, на Фіг.5 - розріз за А-А на Фіг.1, приклад наявності згідно з пропонованою корисною моделлю новим є в екструдера п'яти черв'яків; на Фіг.6 і 7 - розріз за те, що його оснащено щонайменше двома А-А на Фіг.1, приклад наявності в екструдера додатковими черв'яками, при цьому кожний з шести черв'яків; на Фіг.8 і 9 - те саме, приклад черв'яків розміщено з можливістю зачеплення його наявності в екструдера центрального тіла; на нарізної частини з нарізними частинами двох Фіг.10 - розріз за Б-Б на Фіг.1; на Фіг.11 інших черв'яків. принципова схема розміщення в екструдері У найприйнятніших прикладах виконання чотирьох черв'яків, два з яких виконано екстудера щонайменше два черв'яка розміщено з подовженими. можливістю обертання в бік, протилежний Екструдер містить порожнистий корпус 1 із обертанню решти черв'яків; поздовжні осі черв'яків завантажувальним 2 і розвантажувальним 3 у поперечному перерізі екструдера розміщені у отворами, а також розміщеними в ньому з вершинах правильного багатокутника, наприклад, можливістю обертання двома черв'яками 4 і 5, у вершинах квадрата, правильного п'ятикутника кожний з яких має хвостовик 6, нарізну частину 7 і або правильного шестикутника; у просторі, наконечник 8 (Фіг.1). Екструдер додатково обмеженому нарізними частинами черв'яків, споряджено двома (Фіг.2-4), трьома (Фіг.5) або розміщене центральне тіло, яке може бути чотирма (Фіг.6-9) черв'яками 9. При цьому кожний виконане нерухомим або у вигляді черв'яка; з черв'яків 4, 5 і 9 розміщено з можливістю щонайменше один черв'як виконаний подовженим зачеплення його нарізної частини 7 з нарізними у порівнянні з рештою черв'яків. частинами 7 двох (див. Фіг.2-10) інших черв'яків. Вихідний матеріал, що підлягає переробці, Щонайменше два черв'яка 4, 5 і 9 можуть бути надходить у завантажувальний отвір корпусу, де розміщено з можливістю обертання в бік, захоплюється витками черв'яків, і далі протилежний обертанню решти черв'яків (Фіг.2-8). транспортується ними в напрямку до їхніх Поздовжні осі 10 черв'яків 4, 5 і 9 у поперечному наконечників. Внаслідок наявності в екструдера перерізі можуть бути розміщені у вершинах щонайменше чотирьох черв'яків об'єм одночасно правильного багатокутника, наприклад, квадрата перероблюваного матеріалу суттєво збільшується (див. Фіг.2-4, 10), правильного п'ятикутника (див. (приблизно в стільки разів порівняно з Фіг.5) або правильного шестикутника (див. Фіг.6-9). одночерв'ячним екструдером, скільки додаткових У просторі же 11, обмеженому нарізними черв'яків застосовано в пропонованому частинами 7 черв'яків 4, 5 і 9, може бути екструдері). При цьому зачеплення нарізних розміщене центральне тіло 12 (Фіг.8, 9), яке частин черв'яків між собою забезпечує підвищення виконане нерухомим (див. Фіг.8) або виконане у процесів змішування й диспергування вигляді черв'яка (див. Фіг.9). При цьому оброблюваного матеріалу. щонайменше один з черв'яків 4, 5 і 9 може бути Розміщення щонайменше двох черв'яків з виконаний подовженим порівняно з рештою можливістю обертання в бік, протилежний черв'яків (на Фіг.11 - черв'яки 4 і 5). обертанню решти черв'яків, також сприяє З метою полегшення заповнення міжвиткового підвищенню змішувально-диспергувального простору всіх додаткових черв'яків 9 діаметр ефекту екструдера. Розміщення поздовжніх осей осердь черв'яків 4 і 5 у місці завантажувального черв'яків у поперечному перерізі екструдера у отвору 2 може бути зменшений (Фіг.10). вершинах правильного багатокутника, зокрема у Екструдер працює в такий спосіб. вершинах квадрата, правильного п'ятикутника або Матеріал, що підлягає переробленню, правильного шестикутника спрощує виготовлення надходить у завантажувальний отвір 2 корпусу 1, та експлуатацію екструдера. Наявність же в де захоплюється витками черв'яків 4, 5 і 9. Далі просторі, обмеженому нарізними частинами матеріал транспортується ними в напрямі до черв'яків, центрального тіла, яке може бути розвантажувального отвору 3. Під час виконане нерухомим або у вигляді черв'яка, проходження нарізних ділянок 7 черв'яків 4, 5 і 9 нарізна частина якого розміщена з можливістю потік матеріалу інтенсивно переміщується. У взаємодії з нарізними частинами решти черв'яків результаті на виході з екструдера крізь (або без зазначеної взаємодії), усуває можливість розвантажувальний отвір 3 одержується 5 28584 високоякісний потік гомогенного розплаву термопласту великої питомої продуктивності. 6 7 28584 8
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm extruder
Автори англійськоюLukach Yurii Yukhymovych, Vozna Anna Serhiivna, Mikulionok Ihor Olehovych, Radchenko Leonid Borysovych
Назва патенту російськоюЧервячный экструдер
Автори російськоюЛукач Юрий Ефимович, Микуленок Игорь Олегович, Микульонок Игорь Олегович, Радченко Леонід Борисович
МПК / Мітки
МПК: B29C 47/38
Мітки: черв'ячний, екструдер
