Спосіб обробки розплаву металу при неперервному литті заготовок

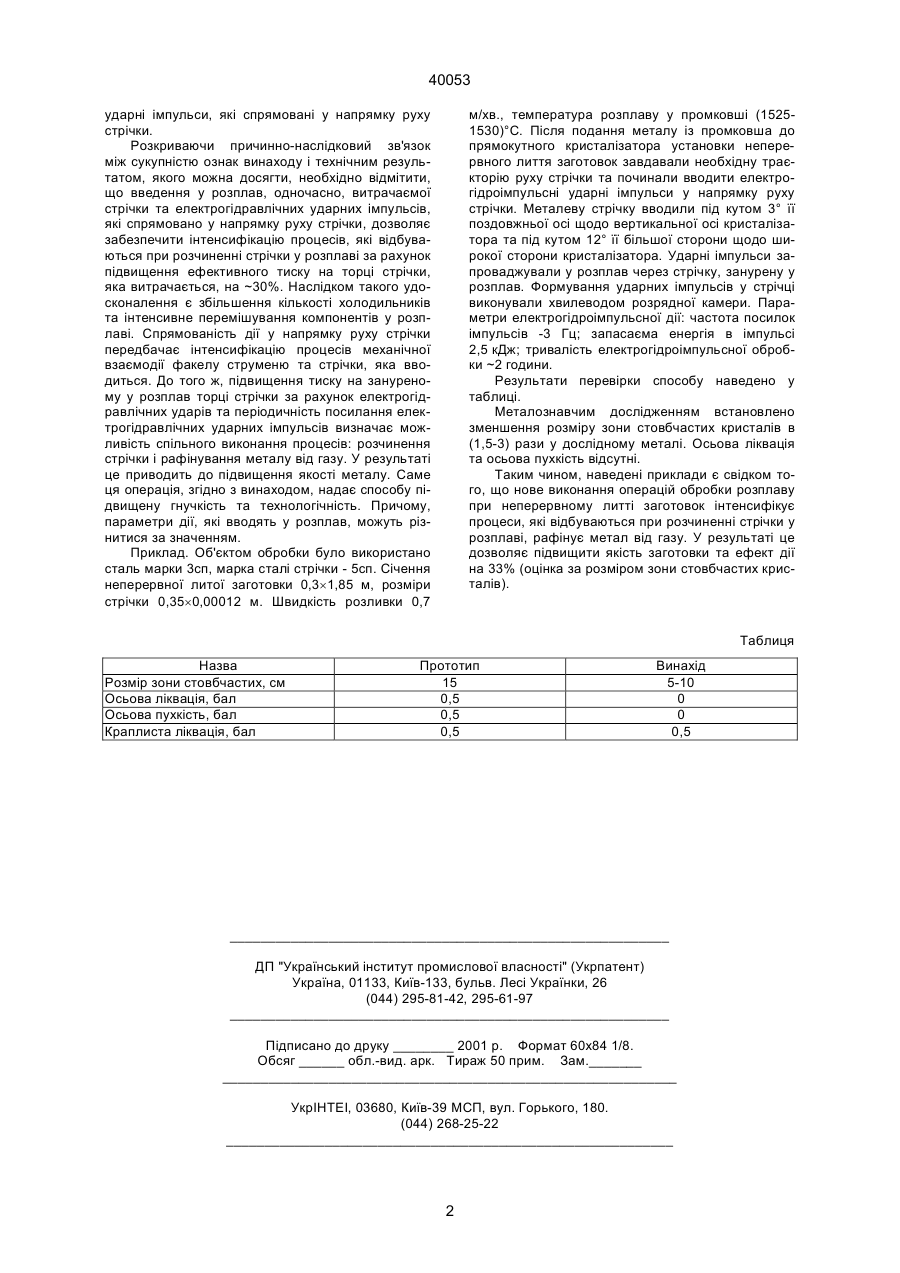

Спосіб обробки розплаву металу при неперервному литті заготовок, який включає подачу металу до кристалізатора прямокутного поперечного перерізу, надання металевій стрічці необхідної траєкторії руху та введення до розплаву холодильників у вигляді металевої стрічки під визначеним кутом щодо вертикальної осі кристалізатора та його широкої сторони, який відрізняється тим, що усередину розплаву через стрічку вводять електрогідравлічні ударні імпульси, які спрямовують у напряму руху стрічки. (19) (21) 99063317 (22) 15.06.1999 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Грабовий Валерій Михайлович, Цуркін Володимир Миколайович, Ващиленко Василь Іванович, Різун Анатолій Романович, Ісаєв Олег Борисович, Лепіхов Леонід Сергійович (73) Інститут імпульсних процесів і технологій Національної академії наук України, UA 40053 ударні імпульси, які спрямовані у напрямку руху стрічки. Розкриваючи причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом, якого можна досягти, необхідно відмітити, що введення у розплав, одночасно, витрачаємої стрічки та електрогідравлічних ударних імпульсів, які спрямовано у напрямку руху стрічки, дозволяє забезпечити інтенсифікацію процесів, які відбуваються при розчиненні стрічки у розплаві за рахунок підвищення ефективного тиску на торці стрічки, яка витрачається, на ~30%. Наслідком такого удосконалення є збільшення кількості холодильників та інтенсивне перемішування компонентів у розплаві. Спрямованість дії у напрямку руху стрічки передбачає інтенсифікацію процесів механічної взаємодії факелу струменю та стрічки, яка вводиться. До того ж, підвищення тиску на зануреному у розплав торці стрічки за рахунок електрогідравлічних ударів та періодичність посилання електрогідравлічних ударних імпульсів визначає можливість спільного виконання процесів: розчинення стрічки і рафінування металу від газу. У результаті це приводить до підвищення якості металу. Саме ця операція, згідно з винаходом, надає способу підвищену гнучкість та технологічність. Причому, параметри дії, які вводять у розплав, можуть різнитися за значенням. Приклад. Об'єктом обробки було використано сталь марки 3сп, марка сталі стрічки - 5сп. Січення неперервної литої заготовки 0,3´1,85 м, розміри стрічки 0,35´0,00012 м. Швидкість розливки 0,7 м/хв., температура розплаву у промковші (15251530)°С. Після подання металу із промковша до прямокутного кристалізатора установки неперервного лиття заготовок завдавали необхідну траєкторію руху стрічки та починали вводити електрогідроімпульсні ударні імпульси у напрямку руху стрічки. Металеву стрічку вводили під кутом 3° її поздовжньої осі щодо вертикальної осі кристалізатора та під кутом 12° її більшої сторони щодо широкої сторони кристалізатора. Ударні імпульси запроваджували у розплав через стрічку, занурену у розплав. Формування ударних імпульсів у стрічці виконували хвилеводом розрядної камери. Параметри електрогідроімпульсної дії: частота посилок імпульсів -3 Гц; запасаєма енергія в імпульсі 2,5 кДж; тривалість електрогідроімпульсної обробки ~2 години. Результати перевірки способу наведено у таблиці. Металознавчим дослідженням встановлено зменшення розміру зони стовбчастих кристалів в (1,5-3) рази у дослідному металі. Осьова ліквація та осьова пухкість відсутні. Таким чином, наведені приклади є свідком того, що нове виконання операцій обробки розплаву при неперервному литті заготовок інтенсифікує процеси, які відбуваються при розчиненні стрічки у розплаві, рафінує метал від газу. У результаті це дозволяє підвищити якість заготовки та ефект дії на 33% (оцінка за розміром зони стовбчастих кристалів). Таблиця Назва Розмір зони стовбчастих, см Осьова ліквація, бал Осьова пухкість, бал Краплиста ліквація, бал Прототип 15 0,5 0,5 0,5 Винахід 5-10 0 0 0,5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
