Зубчаста передача
Номер патенту: 40069
Опубліковано: 25.03.2009
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
Формула / Реферат
Зубчаста передача, що містить кінематично з'єднані між собою шестірню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу, яка відрізняється тим, що містить кінематично з'єднані між собою додаткову шестірню, встановлену на ведучому валу, додаткове зубчасте колесо, встановлене на веденому валу, та дві обгінні муфти, одна з яких встановлена в зубчасте колесо, а друга - в додаткове зубчасте колесо.
Текст

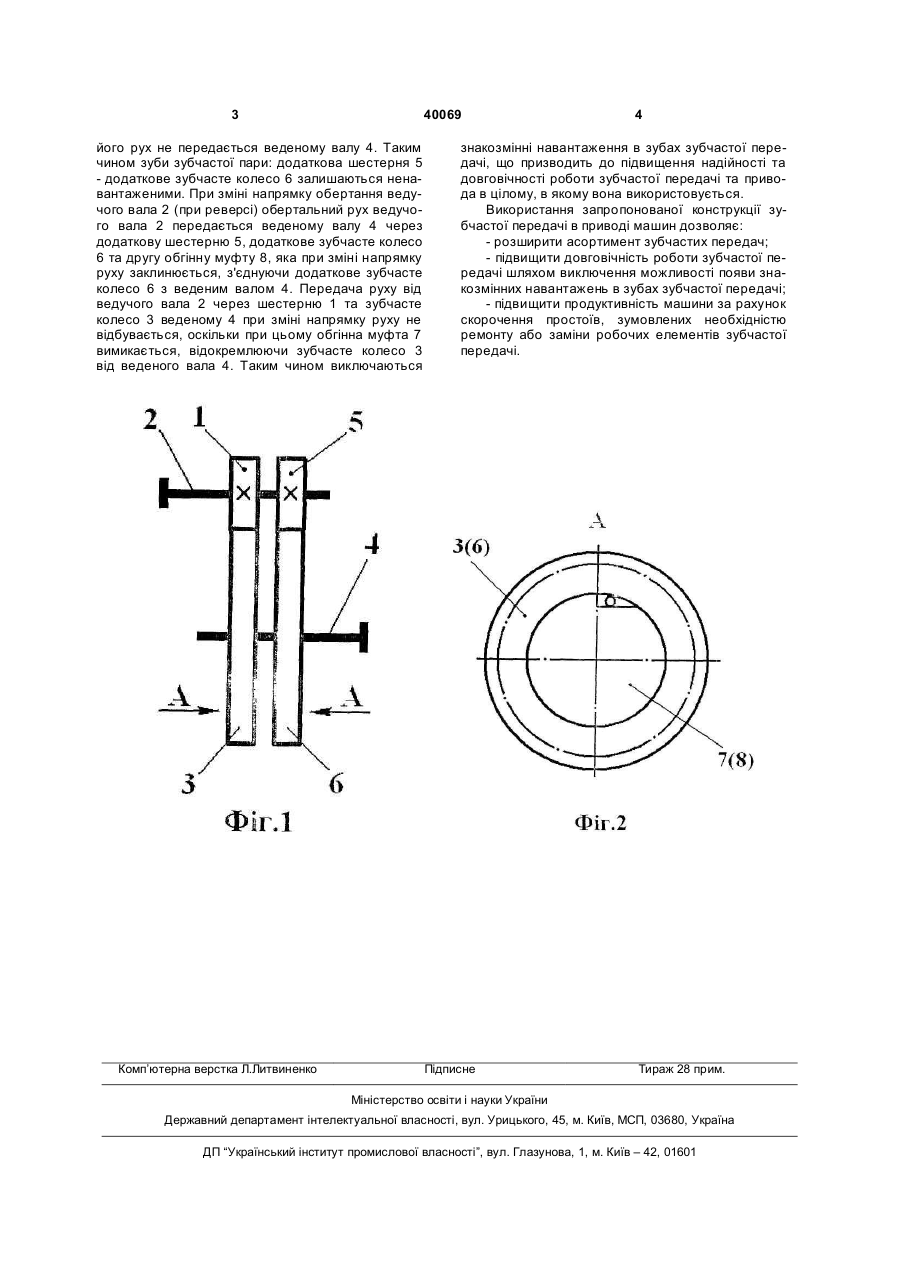

Зубчаста передача, що містить кінематично з'єднані між собою шестірню, встановлену на ве 3 40069 його рух не передається веденому валу 4. Таким чином зуби зубчастої пари: додаткова шестерня 5 - додаткове зубчасте колесо 6 залишаються ненавантаженими. При зміні напрямку обертання ведучого вала 2 (при реверсі) обертальний рух ведучого вала 2 передається веденому валу 4 через додаткову шестерню 5, додаткове зубчасте колесо 6 та другу обгінну муфту 8, яка при зміні напрямку руху заклинюється, з'єднуючи додаткове зубчасте колесо 6 з веденим валом 4. Передача руху від ведучого вала 2 через шестерню 1 та зубчасте колесо 3 веденому 4 при зміні напрямку руху не відбувається, оскільки при цьому обгінна муфта 7 вимикається, відокремлюючи зубчасте колесо 3 від веденого вала 4. Таким чином виключаються Комп’ютерна верстка Л.Литвиненко 4 знакозмінні навантаження в зубах зубчастої передачі, що призводить до підвищення надійності та довговічності роботи зубчастої передачі та привода в цілому, в якому вона використовується. Використання запропонованої конструкції зубчастої передачі в приводі машин дозволяє: - розширити асортимент зубчастих передач; - підвищити довговічність роботи зубчастої передачі шляхом виключення можливості появи знакозмінних навантажень в зубах зубчастої передачі; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих елементів зубчастої передачі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатая передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/24
Код посилання
<a href="https://ua.patents.su/2-40069-zubchasta-peredacha.html" target="_blank" rel="follow" title="База патентів України">Зубчаста передача</a>
Конічна зубчаста передача
Номер патенту: 25462
Опубліковано: 10.08.2007
Автори: Піпа Борис Федорович, Тарасенко Анатолій Іванович, Марченко Анатолій Іванович, Чабан Віталій Васильович
МПК: F16H 1/00
Мітки: передача, конічна, зубчаста
Формула / Реферат:
1. Конічна зубчаста передача, що містить конічну шестірню та конічне зубчасте колесо, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково обладнана пружиною стиску, встановленою на веденому валу зі сторони більшого діаметра конічного зубчастого колеса, та засобом регулювання зусилля пружини стиску.2. Конічна зубчаста передача за п. 1, яка відрізняється тим, що засіб регулювання зусилля пружини...
Зубчаста передача
Номер патенту: 11754
Опубліковано: 16.01.2006
Автори: Стежко Анатолій Васильович, Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 1/24
Формула / Реферат:
Зубчаста передача, що містить шестірню, зубчасте колесо, які встановлені, відповідно, на ведучому та веденому валах, паразитну шестірню, яка знаходиться в зачепленні з зубчастим колесом, та зубчастий вінець з внутрішнім зачепленням, причому шестірня, зубчасте колесо та паразитна шестірня встановлені всередині зубчастого вінця, а їх осі розташовані в одній площині, яка відрізняється тим, що зубчаста передача додатково обладнана двома...
Зубчаста передача
Номер патенту: 12812
Опубліковано: 15.03.2006
Автори: Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович
МПК: F16H 1/06
Формула / Реферат:
Зубчаста передача, що містить шестірню та зубчасте колесо, встановлені, відповідно, на ведучому та веденому валах, яка відрізняється тим, що додатково обладнана паразитною шестірнею, яка знаходиться в зачепленні з зубчастим колесом, та зубчастим вінцем з внутрішнім зачепленням, причому шестірня, зубчасте колесо та паразитна шестірня встановлені всередині зубчастого вінця, а їх осі розташовані в одній площині.
Зубчаста передача
Номер патенту: 37764
Опубліковано: 10.12.2008
Автори: Піпа Борис Федорович, Павленко Георгій Іванович
МПК: F16H 1/24
Формула / Реферат:
Зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу, яка відрізняється тим, що додатково обладнана механізмом односторонньої дії, переважно храповим, з'єднаним з зубчастим колесом.
Зубчаста передача
Номер патенту: 24221
Опубліковано: 25.06.2007
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 1/06
Формула / Реферат:
Зубчаста передача, що містить ведучу шестірню і зубчасте колесо, виконані циліндричними з внутрішнім зачепленням, встановлені відповідно на ведучому і веденому валах, та паразитну шестірню, кінематично з'єднану з ведучою шестірнею і зубчастим колесом, яка відрізняється тим, що оснащена принаймні однією додатковою шестірнею, причому зубчасте колесо і паразитна шестірня розташовані співвісно, а ведуча та додаткова шестерні, встановлені між...
