Мікроелектронний вимірювач освітленості
Номер патенту: 40238
Опубліковано: 16.07.2001
Автори: Осадчук Олександр Володимирович, Осадчук Володимир Степанович
Формула / Реферат
Мікроелектронний вимірювач освітленості, який містить джерело постійної напруги і резистор, який відрізняється тим, що введені оптичночутливий тунельно-резонансний діод, пасивна індуктивність і конденсатор, причому перший полюс джерела постійної напруги з'єднаний з першим виводом резистора, першим виводом конденсатора і першим виводом оптичночутливого тунельно-резонансного діода, а другий вивід оптичночутливого тунельно-резонансного діода з'єднаний з першим виводом пасивної індуктивності, до якого підключена перша вихідна клема, при цьому другий вивід пасивної індуктивності з'єднаний з другим виводом конденсатора, другим виводом резистора і другим полюсом джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема.
Текст

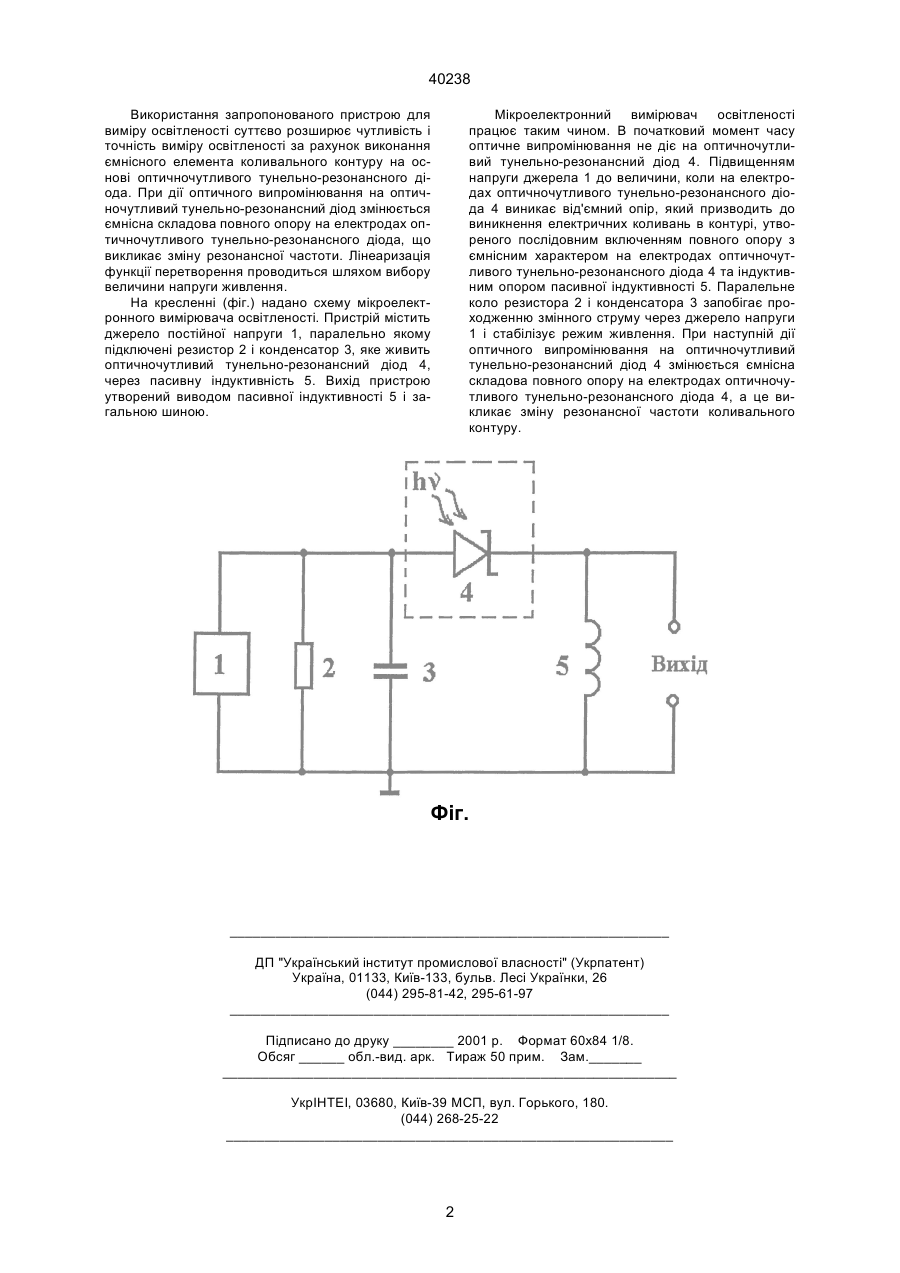

Мікроелектронний вимірювач освітленості, який містить джерело постійної напруги і резистор, який відрізняється тим, що введені оптичночутливий тунельно-резонансний діод, пасивна індук 40238 Використання запропонованого пристрою для виміру освітленості суттєво розширює чутливість і точність виміру освітленості за рахунок виконання ємнісного елемента коливального контуру на основі оптичночутливого тунельно-резонансного діода. При дії оптичного випромінювання на оптичночутливий тунельно-резонансний діод змінюється ємнісна складова повного опору на електродах оптичночутливого тунельно-резонансного діода, що викликає зміну резонансної частоти. Лінеаризація функції перетворення проводиться шляхом вибору величини напруги живлення. На кресленні (фіг.) надано схему мікроелектронного вимірювача освітленості. Пристрій містить джерело постійної напруги 1, паралельно якому підключені резистор 2 і конденсатор 3, яке живить оптичночутливий тунельно-резонансний діод 4, через пасивну індуктивність 5. Вихід пристрою утворений виводом пасивної індуктивності 5 і загальною шиною. Мікроелектронний вимірювач освітленості працює таким чином. В початковий момент часу оптичне випромінювання не діє на оптичночутливий тунельно-резонансний діод 4. Підвищенням напруги джерела 1 до величини, коли на електродах оптичночутливого тунельно-резонансного діода 4 виникає від'ємний опір, який призводить до виникнення електричних коливань в контурі, утвореного послідовним включенням повного опору з ємнісним характером на електродах оптичночутливого тунельно-резонансного діода 4 та індуктивним опором пасивної індуктивності 5. Паралельне коло резистора 2 і конденсатора 3 запобігає проходженню змінного струму через джерело напруги 1 і стабілізує режим живлення. При наступній дії оптичного випромінювання на оптичночутливий тунельно-резонансний діод 4 змінюється ємнісна складова повного опору на електродах оптичночутливого тунельно-резонансного діода 4, а це викликає зміну резонансної частоти коливального контуру. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMicroelectronic illuminance meter
Автори англійськоюOsadchuk Volodymyr Stepanovych, Osadchuk Oleksandr Volodymyrovych
Назва патенту російськоюМикроэлектронный измеритель освещенности
Автори російськоюОсадчук Владимир Степанович, Осадчук Александр Владимирович
МПК / Мітки
МПК: H01L 27/14
Мітки: вимірювач, мікроелектронний, освітленості
