Паста для лудіння і паяння
Номер патенту: 40362
Опубліковано: 10.04.2009
Автори: Смирнов Анатолій Миколайович, Сидорець Ростислав Григорович, Корецький Валерій Миколайович, Джужук Олександр Костянтинович, Вікулін Іван Михайлович
Формула / Реферат
1. Паста для лудіння і паяння, що містить порошкоподібний припій, каніфоль, зв'язуюче - ланолін, яка відрізняється тим, що додатково містить бромід-н-бутилтриалкіламоній при наступному співвідношенні компонентів, мас. %:
каніфоль
1-7
ланолін
1-5
бромід-н-бутилтриалкіламоній
5-14
порошкоподібний припій
74-93.
2. Паста для лудіння і паяння за п. 1, яка відрізняється тим, що при досягнутій флюсуючій активності пасти використаний порошкоподібний припій з розміром частинок менше 10 мкм.
Текст

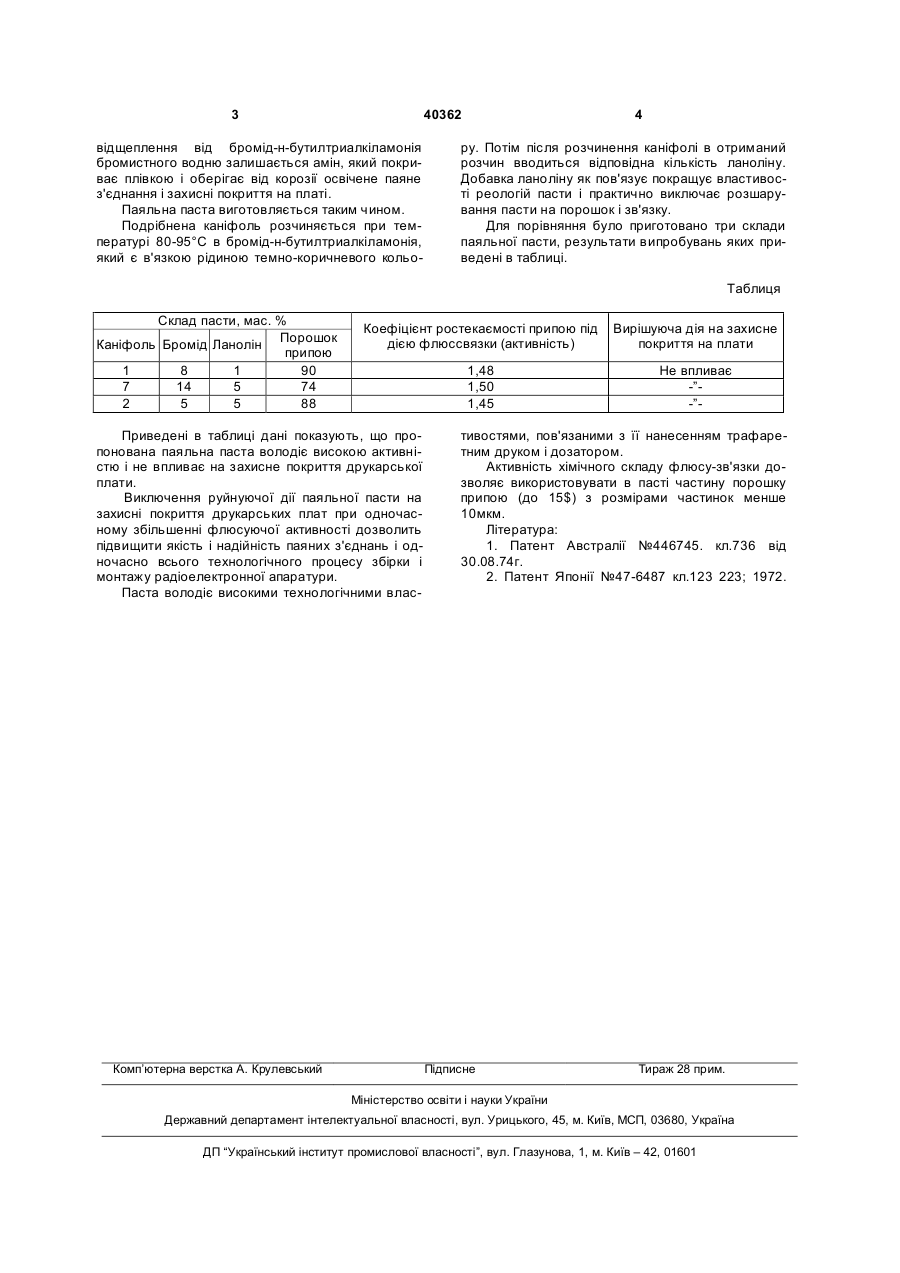

1. Паста для лудіння і паяння, що містить по 3 40362 відщеплення від бромід-н-бутилтриалкіламонія бромистного водню залишається амін, який покриває плівкою і оберігає від корозії освічене паяне з'єднання і захисні покриття на платі. Паяльна паста виготовляється таким чином. Подрібнена каніфоль розчиняється при температурі 80-95°С в бромід-н-бутилтриалкіламонія, який є в'язкою рідиною темно-коричневого кольо 4 ру. Потім після розчинення каніфолі в отриманий розчин вводиться відповідна кількість ланоліну. Добавка ланоліну як пов'язує покращує властивості реологій пасти і практично виключає розшарування пасти на порошок і зв'язку. Для порівняння було приготовано три склади паяльної пасти, результати випробувань яких приведені в таблиці. Таблиця Склад пасти, мас. % Порошок Каніфоль Бромід Ланолін припою 1 8 1 90 7 14 5 74 2 5 5 88 Коефіцієнт ростекаємості припою під дією флюссвязки (активність) Вирішуюча дія на захисне покриття на плати 1,48 1,50 1,45 Не впливає -”-” Приведені в таблиці дані показують, що пропонована паяльна паста володіє високою активністю і не впливає на захисне покриття друкарської плати. Виключення руйнуючої дії паяльної пасти на захисні покриття друкарських плат при одночасному збільшенні флюсуючої активності дозволить підвищити якість і надійність паяних з'єднань і одночасно всього технологічного процесу збірки і монтажу радіоелектронної апаратури. Паста володіє високими технологічними влас Комп’ютерна верстка А. Крулевський тивостями, пов'язаними з її нанесенням трафаретним друком і дозатором. Активність хімічного складу флюсу-зв'язки дозволяє використовувати в пасті частину порошку припою (до 15$) з розмірами частинок менше 10мкм. Література: 1. Патент Австралії №446745. кл.736 від 30.08.74г. 2. Патент Японії №47-6487 кл.123 223; 1972. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPaste for tinning and soldering
Автори англійськоюSydorets Rostyslav Hryhorovych, Koretskyi Valerii Mykolaiovych, Smirnov Anatolii Mykolaiovych, Dzhuzhuk Oleksandr Kostiantynovych, Vikulin Ivan Mykhailovych
Назва патенту російськоюПаста для лужения и пайки
Автори російськоюСидорец Ростислав Григорьевич, Корецкий Валерий Николаевич, Смирнов Анатолий Николаевич, Джужук Александр Константинович, Викулин Иван Михайлович
МПК / Мітки
МПК: B23K 1/00
