Формула / Реферат

Паста для паяння, що містить пластифікатор, вакуумну змазку, модифікований бутиловим спиртом окис кремнію, флюс та порошковий припій, яка відрізняється тим, що як пластифікатор містить вакуумне або дифузійне масло та як порошковий припій містить мідно-цинкові припої різних марок при наступному співвідношенні компонентів, мас. %:

пластифікатор - вакуумне або дифузійне масло

15...20

вакуумна змазка

1...3

модифікований бутиловим спиртом окис кремнію (бутосил)

0,1...0,5

флюс - бура або борна кислота, або інші розкиснювачі

8...12

порошок мідно-цинкових припоїв

64,5...75,9.

Текст

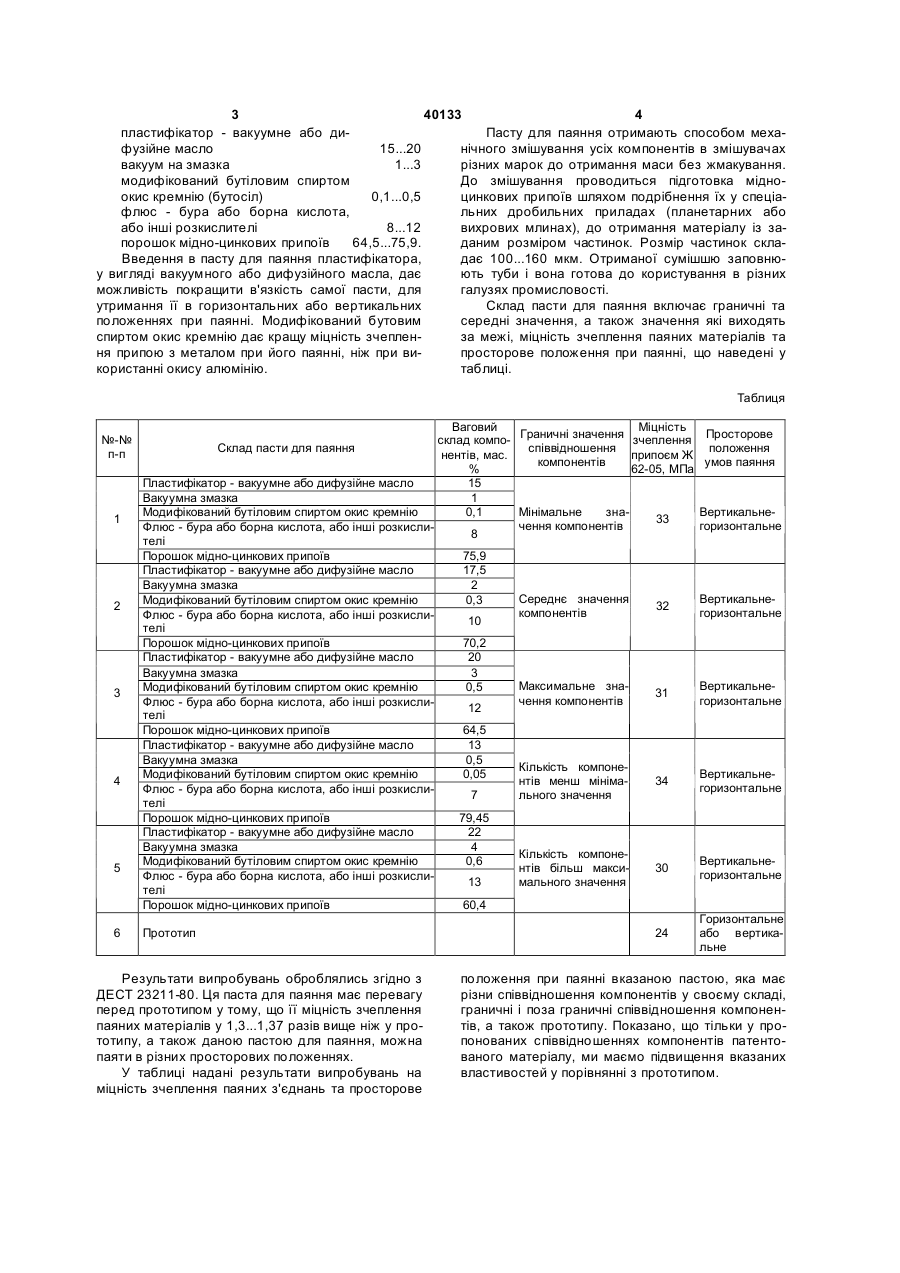

Паста для паяння, що містить пластифікатор, вакуумну змазку, модифікований бутиловим спиртом окис кремнію, флюс та порошковий припій, яка відрізняється тим, що як пластифікатор містить вакуумне або дифузійне масло та як порошковий 3 40133 4 пластифікатор - вакуумне або диПасту для паяння отримають способом мехафузійне масло 15...20 нічного змішування усіх компонентів в змішувачах вакуум на змазка 1...3 різних марок до отримання маси без жмакування. модифікований бутіловим спиртом До змішування проводиться підготовка мідноокис кремнію (бутосіл) 0,1...0,5 цинкових припоїв шляхом подрібнення їх у спеціафлюс - бура або борна кислота, льних дробильних приладах (планетарних або або інші розкислителі 8...12 вихрових млинах), до отримання матеріалу із заданим розміром частинок. Розмір частинок склапорошок мідно-цинкових припоїв 64,5...75,9. Введення в пасту для паяння пластифікатора, дає 100...160 мкм. Отриманої сумішшю заповнюу вигляді вакуумного або дифузійного масла, дає ють туби і вона готова до користування в різних можливість покращити в'язкість самої пасти, для галузях промисловості. утримання її в горизонтальних або вертикальних Склад пасти для паяння включає граничні та положеннях при паянні. Модифікований бутовим середні значення, а також значення які виходять спиртом окис кремнію дає кращу міцність зчепленза межі, міцність зчеплення паяних матеріалів та ня припою з металом при його паянні, ніж при випросторове положення при паянні, що наведені у користанні окису алюмінію. таблиці. Таблиця №-№ п-п 1 2 3 4 5 6 Ваговий Міцність Граничні значення склад композчеплення співвідношення нентів, мас. припоєм Ж компонентів % 62-05, МПа Пластифікатор - вакуумне або дифузійне масло 15 Вакуумна змазка 1 Модифікований бутіловим спиртом окис кремнію 0,1 Мінімальне зна33 чення компонентів Флюс - бура або борна кислота, або інші розкисли8 телі Порошок мідно-цинкових припоїв 75,9 Пластифікатор - вакуумне або дифузійне масло 17,5 Вакуумна змазка 2 Середнє значення Модифікований бутіловим спиртом окис кремнію 0,3 32 компонентів Флюс - бура або борна кислота, або інші розкисли10 телі Порошок мідно-цинкових припоїв 70,2 Пластифікатор - вакуумне або дифузійне масло 20 Вакуумна змазка 3 Максимальне знаМодифікований бутіловим спиртом окис кремнію 0,5 31 чення компонентів Флюс - бура або борна кислота, або інші розкисли12 телі Порошок мідно-цинкових припоїв 64,5 Пластифікатор - вакуумне або дифузійне масло 13 Вакуумна змазка 0,5 Кількість компонеМодифікований бутіловим спиртом окис кремнію 0,05 нтів менш мініма34 Флюс - бура або борна кислота, або інші розкислильного значення 7 телі Порошок мідно-цинкових припоїв 79,45 Пластифікатор - вакуумне або дифузійне масло 22 Вакуумна змазка 4 Кількість компонеМодифікований бутіловим спиртом окис кремнію 0,6 нтів більш макси30 Флюс - бура або борна кислота, або інші розкислимального значення 13 телі Порошок мідно-цинкових припоїв 60,4 Склад пасти для паяння Прототип Результати випробувань оброблялись згідно з ДЕСТ 23211-80. Ця паста для паяння має перевагу перед прототипом у тому, що її міцність зчеплення паяних матеріалів у 1,3...1,37 разів вище ніж у прототипу, а також даною пастою для паяння, можна паяти в різних просторових положеннях. У таблиці надані результати випробувань на міцність зчеплення паяних з'єднань та просторове 24 Просторове положення умов паяння Вертикальнегоризонтальне Вертикальнегоризонтальне Вертикальнегоризонтальне Вертикальнегоризонтальне Вертикальнегоризонтальне Горизонтальне або вертикальне положення при паянні вказаною пастою, яка має різни співвідношення компонентів у своєму складі, граничні і поза граничні співвідношення компонентів, а також прототипу. Показано, що тільки у пропонованих співвідношеннях компонентів патентованого матеріалу, ми маємо підвищення вказаних властивостей у порівнянні з прототипом. 5 Комп’ютерна верстка А. Крижанівський 40133 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Fluxing paste

Автори англійською

Fen Yevhen Kostiantynovych

Назва патенту російською

Паста для пайки

Автори російською

Фень Евгений Константинович

МПК / Мітки

МПК: B23K 35/24

Мітки: паста, паяння
