Спосіб нарізування гіперболоїдних зубчастих коліс

Номер патенту: 34475

Опубліковано: 11.08.2008

Автори: Вітренко Ольга Сергіївна, Вітренко Олексій Володимирович, Кириченко Ірина Олексіївна

МПК: B23F 9/00

Мітки: зубчастих, спосіб, нарізування, гіперболоїдних, коліс

Формула / Реферат:

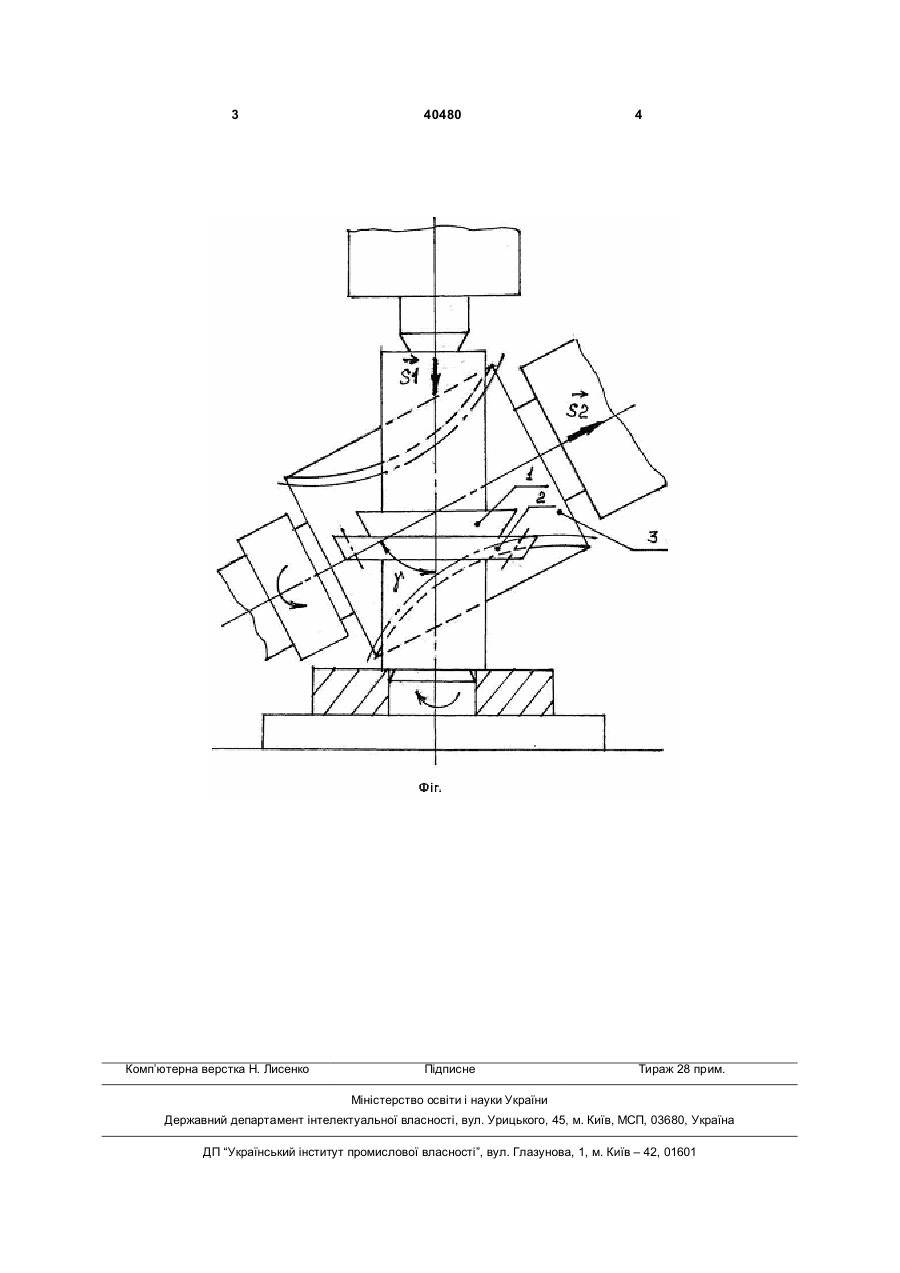

Спосіб нарізування зубчастих коліс для гіперболоїдної передачі, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують прямозубим довбачем на заготовці, виконаній у вигляді однополого гіперболоїда, який відрізняється тим, що нарізування виконують одночасно двома подачами вздовж осі довбача та вздовж осі нарізуваного гіперболоїдного колеса.

Номер патенту: 24957

Опубліковано: 25.07.2007

Автори: Посполітак Василь Андрійович, Кук Андрій Михайлович, Грицай Ігор Євгенович

МПК: B23F 21/00

Мітки: коліс, зубчастих, нарізування, спосіб, синусоїдальних

Формула / Реферат:

Спосіб нарізування синусоїдальних зубчастих коліс, що включає обкочування зубчастих коліс дисковою фрезою, який відрізняється тим, що нарізування здійснюють на токарно-затилувальному верстаті, який оснащують окремим приводом обертання дискової фрези, наприклад додатковим електродвигуном, та приводом зворотно-поступального руху фрези, наприклад кулачковим механізмом.

Номер патенту: 9918

Опубліковано: 17.10.2005

Автори: Яцула Тетяна Василівна, Пестунов Володимир Михайлович

МПК: B23F 19/00

Мітки: зубчастих, нарізання, коліс, спосіб

Формула / Реферат:

1. Спосіб нарізання зубчастих коліс методом обкатування, при якому заготівці й інструментові надають відносного руху формоутворення, що включає головний зворотно-поступальний рух, обкатування, колову подачу і відвід заготівки від інструмента перед зворотним ходом, який відрізняється тим, що заготівку встановлюють на шпинделях обертового ротора, швидкість обертання якого приймають зі співвідношення:

Номер патенту: 66723

Опубліковано: 17.05.2004

Автори: Бондар Ігор Олександрович, Великоцький Роман Євгенович, Ошейко Євген Анатолійович

МПК: B23G 1/00

Мітки: заготовках, спосіб, різі, нарізування, внутрішньої, нерухомих

Формула / Реферат:

Спосіб нарізування внутрішньої різі у нерухомих заготовках, при якому вісь інструмента зміщують щодо осі отвору, який відрізняється тим, що інструмент виконують у вигляді мітчика діаметром, що дорівнює 0,4-0,6 діаметра різі, а врізання мітчика здійснюють подачею заготовки, закріпленої на столі верстата, причому подачу заготовки виконують рівною кроку різі отвору за один оберт обертання шпинделя верстата, при цьому мітчик оснащують однією...

Номер патенту: 32763

Опубліковано: 15.02.2001

Автори: Афтаназів Іван Семенович, Махоркін Євген Миколайович, Грицай Ігор Євгенович, Гуліда Едуард Миколайович

МПК: B23F 5/00

Мітки: зубчастих, коліс, спосіб, обробки, шліцьових, поверхонь

Формула / Реферат:

Спосіб обробки зубчастих коліс та шліцьових поверхонь, що здійснюють в умовах обкочування різальним інструментом з повздовжньою подачею вздовж осі заготовки, який відрізняється тим, що заготовку одночасно обробляють другим, ідентичним до першого, різальним інструментом, який розташовують діаметрально протилежно, при цьому режими різання встановлюють однаковими для обох інструментів.
