Пристрій для очищення внутрішньої поверхні трубопроводу

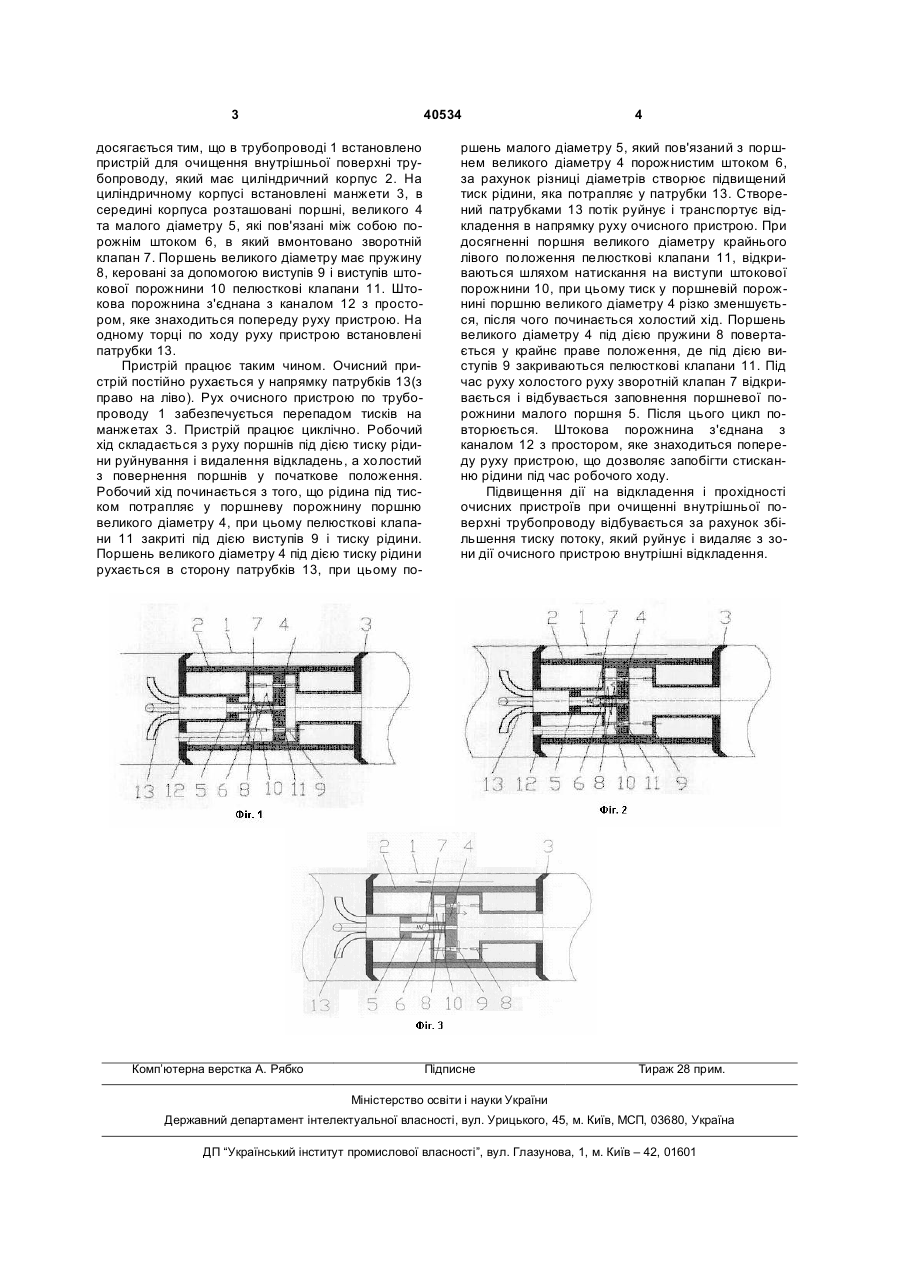

Пристрій для очищення внутрішньої поверхні трубопроводу, що містить циліндричний корпус, манжети, патрубки, який відрізняється тим, що в ньому установлені поршні великого і малого діаметра, пов'язані між собою порожнистим штоком, в який вмонтовано зворотний клапан, поршень великого діаметра має керовані за допомогою виступів пелюсткові клапани і пружину. (19) (21) u200813991 (22) 05.12.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) ШЕВЧУК СТЕПАН ПРОКОПОВИЧ, UA, ЗАЙЧЕНКО СТЕФАН ВОЛОДИМИРОВИЧ, UA (73) ШЕВЧУК СТЕПАН ПРОКОПОВИЧ, UA, ЗАЙЧЕНКО СТЕФАН ВОЛОДИМИРОВИЧ, UA 3 40534 досягається тим, що в трубопроводі 1 встановлено пристрій для очищення внутрішньої поверхні трубопроводу, який має циліндричний корпус 2. На циліндричному корпусі встановлені манжети 3, в середині корпуса розташовані поршні, великого 4 та малого діаметру 5, які пов'язані між собою порожнім штоком 6, в який вмонтовано зворотній клапан 7. Поршень великого діаметру має пружину 8, керовані за допомогою виступів 9 і виступів штокової порожнини 10 пелюсткові клапани 11. Штокова порожнина з'єднана з каналом 12 з простором, яке знаходиться попереду руху пристрою. На одному торці по ходу руху пристрою встановлені патрубки 13. Пристрій працює таким чином. Очисний пристрій постійно рухається у напрямку патрубків 13(з право на ліво). Рух очисного пристрою по трубопроводу 1 забезпечується перепадом тисків на манжетах 3. Пристрій працює циклічно. Робочий хід складається з руху поршнів під дією тиску рідини руйнування і видалення відкладень, а холостий з повернення поршнів у початкове положення. Робочий хід починається з того, що рідина під тиском потрапляє у поршневу порожнину поршню великого діаметру 4, при цьому пелюсткові клапани 11 закриті під дією виступів 9 і тиску рідини. Поршень великого діаметру 4 під дією тиску рідини рухається в сторону патрубків 13, при цьому по Комп’ютерна верстка А. Рябко 4 ршень малого діаметру 5, який пов'язаний з поршнем великого діаметру 4 порожнистим штоком 6, за рахунок різниці діаметрів створює підвищений тиск рідини, яка потрапляє у патрубки 13. Створений патрубками 13 потік руйнує і транспортує відкладення в напрямку руху очисного пристрою. При досягненні поршня великого діаметру крайнього лівого положення пелюсткові клапани 11, відкриваються шляхом натискання на виступи штокової порожнини 10, при цьому тиск у поршневій порожнині поршню великого діаметру 4 різко зменшується, після чого починається холостий хід. Поршень великого діаметру 4 під дією пружини 8 повертається у крайнє праве положення, де під дією виступів 9 закриваються пелюсткові клапани 11. Під час руху холостого руху зворотній клапан 7 відкривається і відбувається заповнення поршневої порожнини малого поршня 5. Після цього цикл повторюється. Штокова порожнина з'єднана з каналом 12 з простором, яке знаходиться попереду руху пристрою, що дозволяє запобігти стисканню рідини під час робочого ходу. Підвищення дії на відкладення і прохідності очисних пристроїв при очищенні внутрішньої поверхні трубопроводу відбувається за рахунок збільшення тиску потоку, який руйнує і видаляє з зони дії очисного пристрою внутрішні відкладення. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
