Пристрій для обробки циліндричних поверхонь

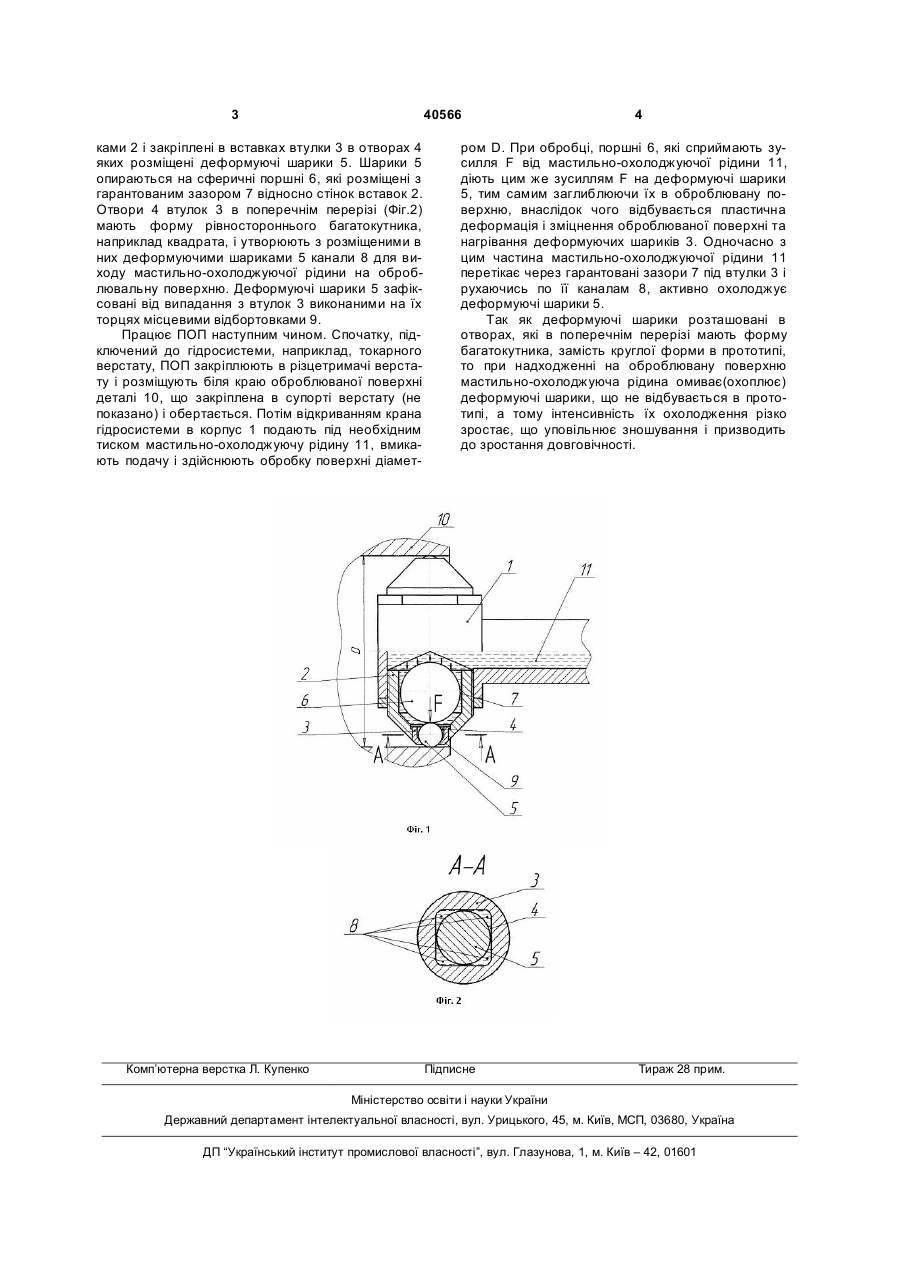

Пристрій для обробки циліндричних поверхонь, що містить заповнюваний мастильноохолоджуючою рідиною пустотілий циліндричний корпус з діаметрально протилежно розташованими стаканоподібними різьбовими вставками і закріплені у вставках втулки, в отворах яких розміщені деформуючі шарики, а також поршні для навантаження шариків, який відрізняється тим, що отвори втулок в поперечному перерізі мають форму рівностороннього багатокутника, наприклад квадрата. (19) (21) u200814986 (22) 25.12.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) ТІТОВ АНДРІЙ ВЯЧЕСЛАВОВИЧ, UA, ЯВОРОВСЬКИЙ ВАДИМ МИКОЛАЙОВИЧ, UA, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, UA, ЛАВРІНЕНКОВ АНТОН ДМИТРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 40566 ками 2 і закріплені в вставках втулки 3 в отворах 4 яких розміщені деформуючі шарики 5. Шарики 5 опираються на сферичні поршні 6, які розміщені з гарантованим зазором 7 відносно стінок вставок 2. Отвори 4 втулок 3 в поперечнім перерізі (Фіг.2) мають форму рівностороннього багатокутника, наприклад квадрата, і утворюють з розміщеними в них деформуючими шариками 5 канали 8 для виходу мастильно-охолоджуючої рідини на оброблювальну поверхню. Деформуючі шарики 5 зафіксовані від випадання з втулок 3 виконаними на їх торцях місцевими відбортовками 9. Працює ПОП наступним чином. Спочатку, підключений до гідросистеми, наприклад, токарного верстату, ПОП закріплюють в різцетримачі верстату і розміщують біля краю оброблюваної поверхні деталі 10, що закріплена в супорті верстату (не показано) і обертається. Потім відкриванням крана гідросистеми в корпус 1 подають під необхідним тиском мастильно-охолоджуючу рідину 11, вмикають подачу і здійснюють обробку поверхні діамет Комп’ютерна верстка Л. Купенко 4 ром D. При обробці, поршні 6, які сприймають зусилля F від мастильно-охолоджуючої рідини 11, діють цим же зусиллям F на деформуючі шарики 5, тим самим заглиблюючи їх в оброблювану поверхню, внаслідок чого відбувається пластична деформація і зміцнення оброблюваної поверхні та нагрівання деформуючих шариків 3. Одночасно з цим частина мастильно-охолоджуючої рідини 11 перетікає через гарантовані зазори 7 під втулки 3 і рухаючись по її каналам 8, активно охолоджує деформуючі шарики 5. Так як деформуючі шарики розташовані в отворах, які в поперечнім перерізі мають форму багатокутника, замість круглої форми в прототипі, то при надходженні на оброблювану поверхню мастильно-охолоджуюча рідина омиває(охоплює) деформуючі шарики, що не відбувається в прототипі, а тому інтенсивність їх охолодження різко зростає, що уповільнює зношування і призводить до зростання довговічності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
