Пристрій для визначення вмісту магнітного заліза у стінках гірничих виробок

Завантажити PDF файл.

Формула / Реферат

Пристрій для визначення вмісту магнітного заліза у стінках гірничих виробок, що містить дві котушки, генератор, обчислювальний блок та індикатор, який відрізняється тим, що котушки розташовано коаксіально, а пристрій обладнано комутатором і формувачем, причому котушки з'єднуються по черзі з генератором через комутатор, керуючий вхід якого з'єднано з першим виходом обчислювального блока, другий вихід якого з'єднано з числовим індикатором.

Текст

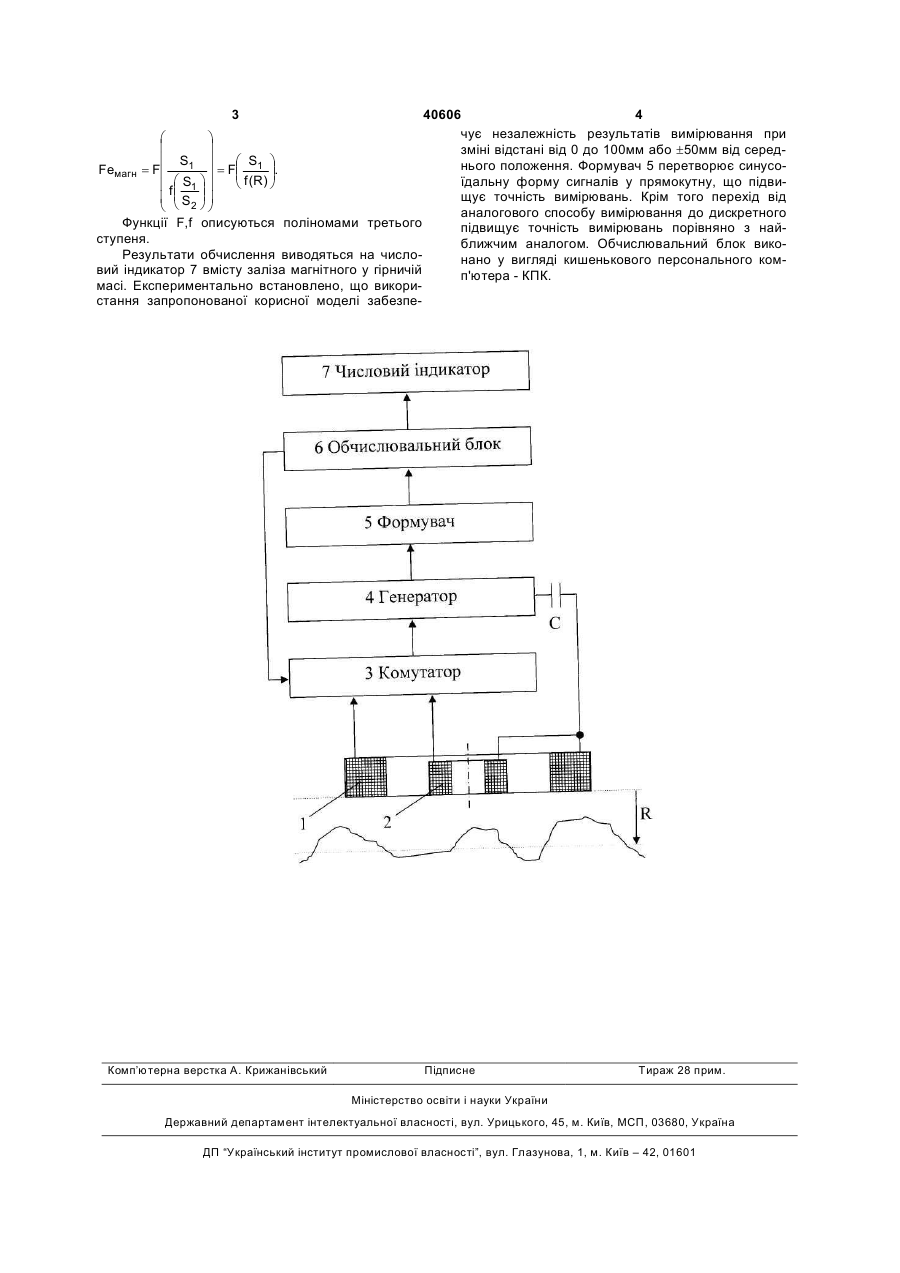

Пристрій для визначення вмісту магнітного заліза у стінках гірничих виробок, що містить дві котушки, генератор, обчислювальний блок та індикатор, який відрізняється тим, що котушки розташовано коаксіально, а пристрій обладнано комутатором і формувачем, причому котушки з'єднуються по черзі з генератором через комутатор, керуючий вхід якого з'єднано з першим виходом обчислювального блока, другий вихід якого з'єднано з числовим індикатором. (19) (21) u200806075 (22) 12.05.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) АЗАРЯН АЛЬБЕРТ АРАМАІСОВІЧ, UA, ДРИГА ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, ЦИБУЛЕВСЬКИЙ ЮРІЙ ЄВГЕНОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "РУДПРОМГЕОФІЗИКА", UA 3 40606 4 чує незалежність результатів вимірювання при ö æ ÷ ç зміні відстані від 0 до 100мм або ±50мм від середç S1 ÷ æ S ö нього положення. Формувач 5 перетворює синусо= Fç 1 ÷. Feмагн = Fç ÷ ç f (R) ÷ їдальну форму сигналів у прямокутну, що підвиè ø ç f æ S1 ö ÷ ÷ ç щує точність вимірювань. Крім того перехід від ç ç S2 ÷ ÷ øø è è аналогового способу вимірювання до дискретного Функції F,f описуються поліномами третього підвищує точність вимірювань порівняно з найступеня. ближчим аналогом. Обчислювальний блок викоРезультати обчислення виводяться на числонано у вигляді кишенькового персонального комвий індикатор 7 вмісту заліза магнітного у гірничій п'ютера - КПК. масі. Експериментально встановлено, що використання запропонованої корисної моделі забезпе Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for determination of content of magnetic iron in walls of mine workings

Автори англійською

Azarian Albert Aramaisovich, Dryha Volodymyr Volodymyrovych, Tsybulevskyi Yurioi Yevhenovych

Назва патенту російською

Устройство для определения содержания магнитного железа в стенках горных выработок

Автори російською

Азарян Альберт Арамаисович, Дрига Владимир Владимирович, Цибулевский Юрий Евгеньевич

МПК / Мітки

МПК: G01R 33/02

Мітки: заліза, стінках, визначення, гірничих, пристрій, магнітного, вмісту, виробок
