Голка в’язальної машини

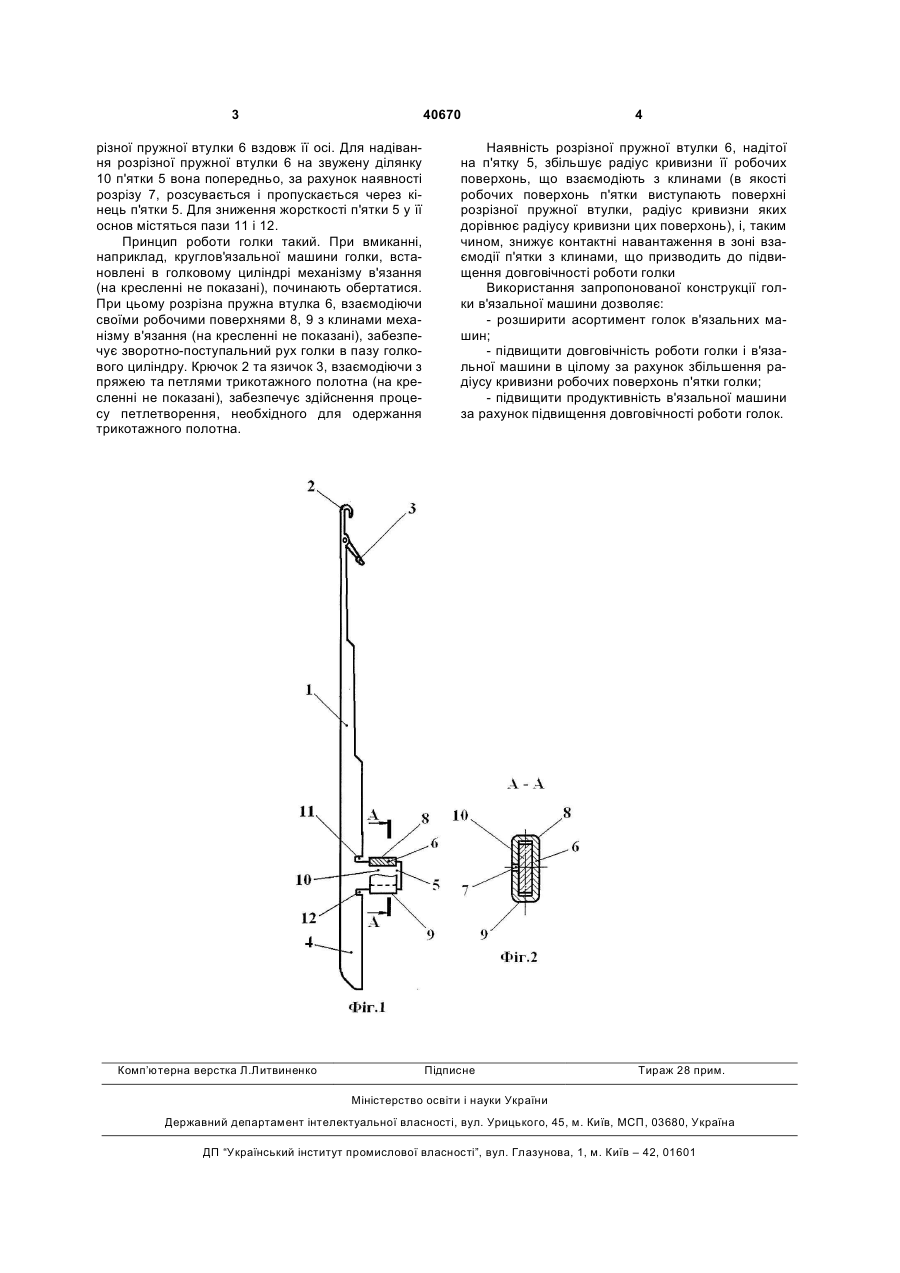

Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, яка відрізняється тим, що додатково обладнана розрізною пружною втулкою, надітою на п'ятку. (19) (21) u200811977 (22) 09.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA 3 40670 різної пружної втулки 6 вздовж її осі. Для надівання розрізної пружної втулки 6 на звужену ділянку 10 п'ятки 5 вона попередньо, за рахунок наявності розрізу 7, розсувається і пропускається через кінець п'ятки 5. Для зниження жорсткості п'ятки 5 у її основ містяться пази 11 і 12. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому розрізна пружна втулка 6, взаємодіючи своїми робочими поверхнями 8, 9 з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндру. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Комп’ютерна верстка Л.Литвиненко 4 Наявність розрізної пружної втулки 6, надітої на п'ятку 5, збільшує радіус кривизни її робочих поверхонь, що взаємодіють з клинами (в якості робочих поверхонь п'ятки виступають поверхні розрізної пружної втулки, радіус кривизни яких дорівнює радіусу кривизни цих поверхонь), і, таким чином, знижує контактні навантаження в зоні взаємодії п'ятки з клинами, що призводить до підвищення довговічності роботи голки Використання запропонованої конструкції голки в'язальної машини дозволяє: - розширити асортимент голок в'язальних машин; - підвищити довговічність роботи голки і в'язальної машини в цілому за рахунок збільшення радіусу кривизни робочих поверхонь п'ятки голки; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи голок. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
