Клин в’язальної машини
Номер патенту: 40725
Опубліковано: 27.04.2009
Автори: Хомяк Олег Миколайович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Клин в'язальної машини, що містить корпус, робоча грань якого має динамічну і статичну ділянки, який відрізняється тим, що динамічна ділянка виконана прямокутної форми з шириною, що дорівнює ширині статичної ділянки.
Текст

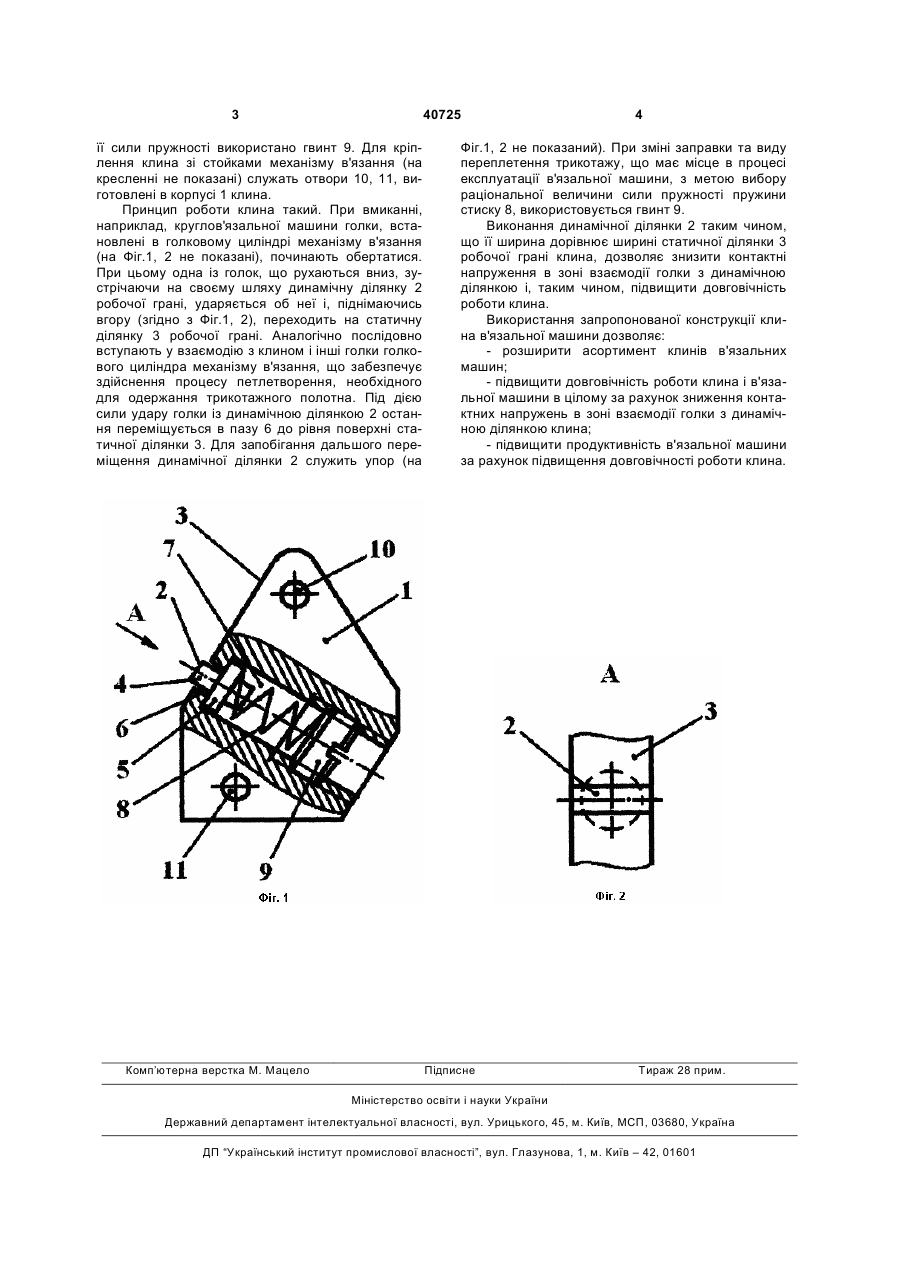

Клин в'язальної машини, що містить корпус, робоча грань якого має динамічну і статичну ділянки, який відрізняється тим, що динамічна ділянка виконана прямокутної форми з шириною, що дорівнює ширині статичної ділянки. (19) (21) u200812850 (22) 03.11.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA 3 40725 її сили пружності використано гвинт 9. Для кріплення клина зі стойками механізму в'язання (на кресленні не показані) служать отвори 10, 11, виготовлені в корпусі 1 клина. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на Фіг.1, 2 не показані), починають обертатися. При цьому одна із голок, що рухаються вниз, зустрічаючи на своєму шляху динамічну ділянку 2 робочої грані, ударяється об неї і, піднімаючись вгору (згідно з Фіг.1, 2), переходить на статичну ділянку 3 робочої грані. Аналогічно послідовно вступають у взаємодію з клином і інші голки голкового циліндра механізму в'язання, що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Під дією сили удару голки із динамічною ділянкою 2 остання переміщується в пазу 6 до рівня поверхні статичної ділянки 3. Для запобігання дальшого переміщення динамічної ділянки 2 служить упор (на Комп’ютерна верстка М. Мацело 4 Фіг.1, 2 не показаний). При зміні заправки та виду переплетення трикотажу, що має місце в процесі експлуатації в'язальної машини, з метою вибору раціональної величини сили пружності пружини стиску 8, використовується гвинт 9. Виконання динамічної ділянки 2 таким чином, що її ширина дорівнює ширині статичної ділянки 3 робочої грані клина, дозволяє знизити контактні напруження в зоні взаємодії голки з динамічною ділянкою і, таким чином, підвищити довговічність роботи клина. Використання запропонованої конструкції клина в'язальної машини дозволяє: - розширити асортимент клинів в'язальних машин; - підвищити довговічність роботи клина і в'язальної машини в цілому за рахунок зниження контактних напружень в зоні взаємодії голки з динамічною ділянкою клина; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи клина. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
