Привід круглов’язальної машини

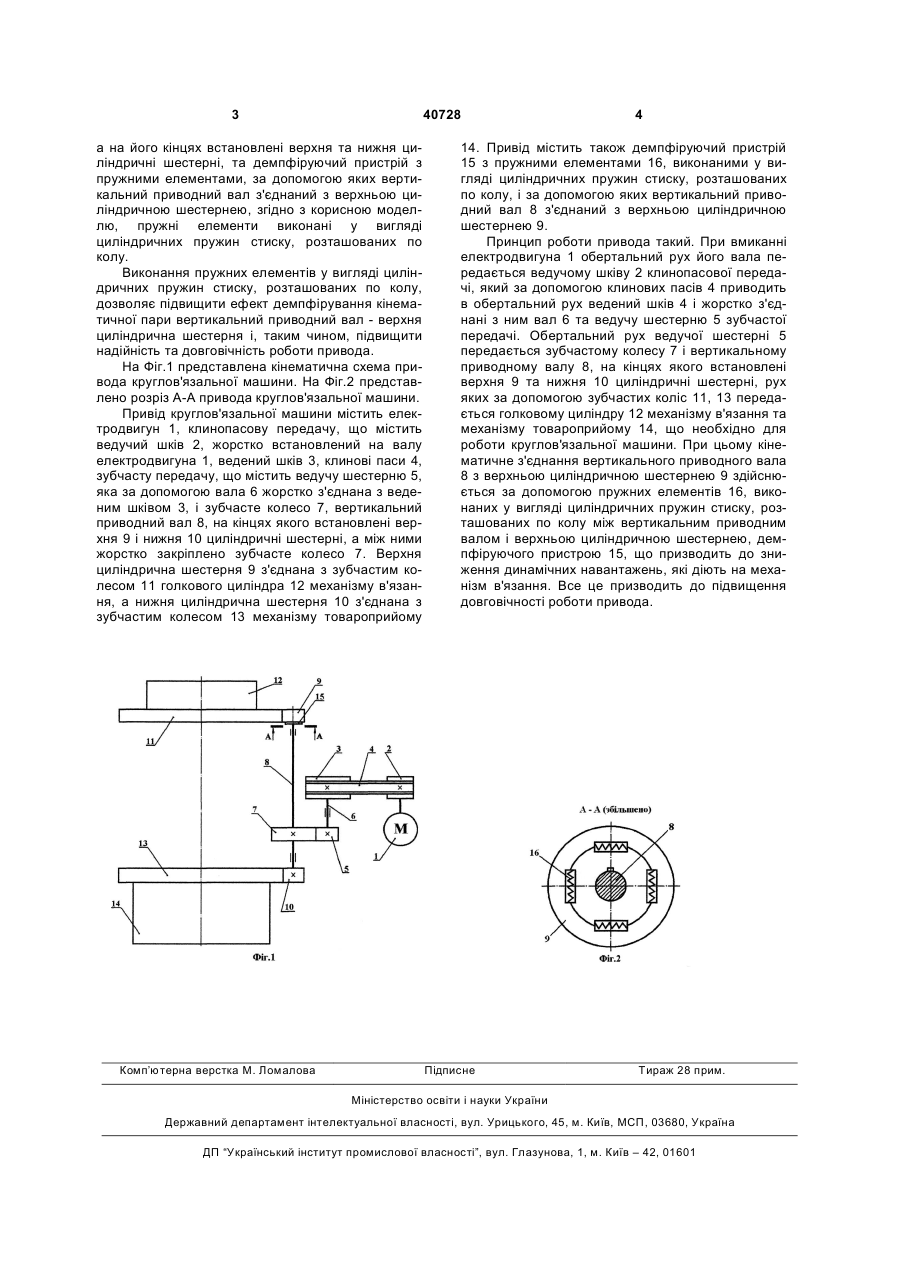

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електро 3 40728 а на його кінцях встановлені верхня та нижня циліндричні шестерні, та демпфіруючий пристрій з пружними елементами, за допомогою яких вертикальний приводний вал з'єднаний з верхньою циліндричною шестернею, згідно з корисною моделлю, пружні елементи виконані у вигляді циліндричних пружин стиску, розташованих по колу. Виконання пружних елементів у вигляді циліндричних пружин стиску, розташованих по колу, дозволяє підвищити ефект демпфірування кінематичної пари вертикальний приводний вал - верхня циліндрична шестерня і, таким чином, підвищити надійність та довговічність роботи привода. На Фіг.1 представлена кінематична схема привода круглов'язальної машини. На Фіг.2 представлено розріз А-А привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, жорстко встановлений на валу електродвигуна 1, ведений шків 3, клинові паси 4, зубчасту передачу, що містить ведучу шестерню 5, яка за допомогою вала 6 жорстко з'єднана з веденим шківом 3, і зубчасте колесо 7, вертикальний приводний вал 8, на кінцях якого встановлені верхня 9 і нижня 10 циліндричні шестерні, а між ними жорстко закріплено зубчасте колесо 7. Верхня циліндрична шестерня 9 з'єднана з зубчастим колесом 11 голкового циліндра 12 механізму в'язання, а нижня циліндрична шестерня 10 з'єднана з зубчастим колесом 13 механізму товароприйому Комп’ютерна верстка М. Ломалова 4 14. Привід містить також демпфіруючий пристрій 15 з пружними елементами 16, виконаними у вигляді циліндричних пружин стиску, розташованих по колу, і за допомогою яких вертикальний приводний вал 8 з'єднаний з верхньою циліндричною шестернею 9. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала передається ведучому шківу 2 клинопасової передачі, який за допомогою клинових пасів 4 приводить в обертальний рух ведений шків 4 і жорстко з'єднані з ним вал 6 та ведучу шестерню 5 зубчастої передачі. Обертальний рух ведучої шестерні 5 передається зубчастому колесу 7 і вертикальному приводному валу 8, на кінцях якого встановлені верхня 9 та нижня 10 циліндричні шестерні, рух яких за допомогою зубчастих коліс 11, 13 передається голковому циліндру 12 механізму в'язання та механізму товароприйому 14, що необхідно для роботи круглов'язальної машини. При цьому кінематичне з'єднання вертикального приводного вала 8 з верхньою циліндричною шестернею 9 здійснюється за допомогою пружних елементів 16, виконаних у вигляді циліндричних пружин стиску, розташованих по колу між вертикальним приводним валом і верхньою циліндричною шестернею, демпфіруючого пристрою 15, що призводить до зниження динамічних навантажень, які діють на механізм в'язання. Все це призводить до підвищення довговічності роботи привода. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
