Фрикційна передача
Номер патенту: 40729
Опубліковано: 27.04.2009
Формула / Реферат
Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, та засіб для притиску котків одного до другого, яка відрізняється тим, що додатково обладнана проміжним валом, причому ведучий конічний коток жорстко закріплений на кінці проміжного вала, а засіб для притиску котків виконаний у вигляді косозубої циліндричної передачі, ведуча шестірня якої жорстко закріплена на ведучому валу, а ведена шестірня жорстко закріплена на другому кінці проміжного вала.
Текст

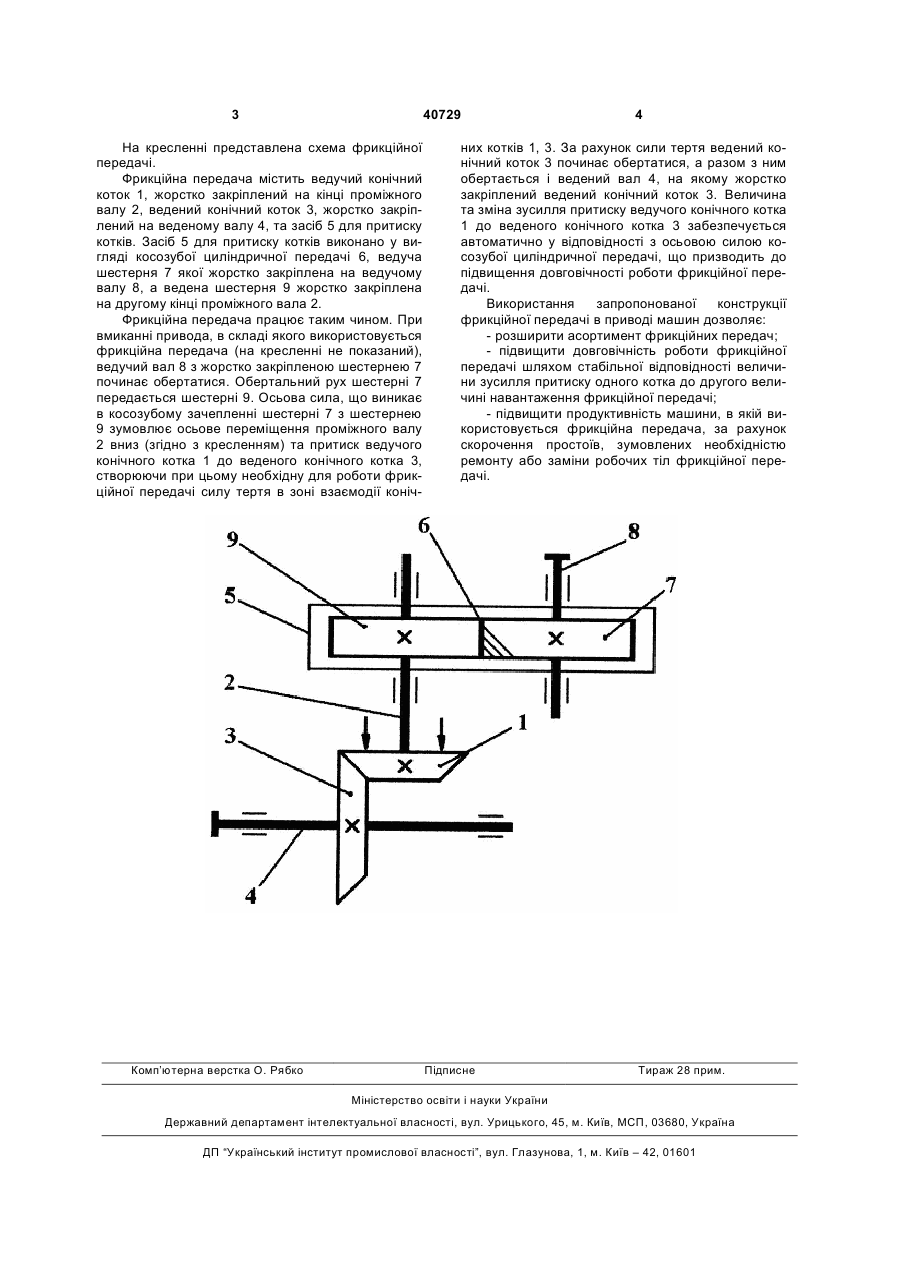

Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на 3 40729 На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий конічний коток 1, жорстко закріплений на кінці проміжного валу 2, ведений конічний коток 3, жорстко закріплений на веденому валу 4, та засіб 5 для притиску котків. Засіб 5 для притиску котків виконано у вигляді косозубої циліндричної передачі 6, ведуча шестерня 7 якої жорстко закріплена на ведучому валу 8, а ведена шестерня 9 жорстко закріплена на другому кінці проміжного вала 2. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 8 з жорстко закріпленою шестернею 7 починає обертатися. Обертальний рух шестерні 7 передається шестерні 9. Осьова сила, що виникає в косозубому зачепленні шестерні 7 з шестернею 9 зумовлює осьове переміщення проміжного валу 2 вниз (згідно з кресленням) та притиск ведучого конічного котка 1 до веденого конічного котка 3, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії коніч Комп’ютерна верстка О. Рябко 4 них котків 1, 3. За рахунок сили тертя ведений конічний коток 3 починає обертатися, а разом з ним обертається і ведений вал 4, на якому жорстко закріплений ведений конічний коток 3. Величина та зміна зусилля притиску ведучого конічного котка 1 до веденого конічного котка 3 забезпечується автоматично у відповідності з осьовою силою косозубої циліндричної передачі, що призводить до підвищення довговічності роботи фрикційної передачі. Використання запропонованої конструкції фрикційної передачі в приводі машин дозволяє: - розширити асортимент фрикційних передач; - підвищити довговічність роботи фрикційної передачі шляхом стабільної відповідності величини зусилля притиску одного котка до другого величині навантаження фрикційної передачі; - підвищити продуктивність машини, в якій використовується фрикційна передача, за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл фрикційної передачі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction gear
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюФрикционная передача
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/00
