Фрикційна передача

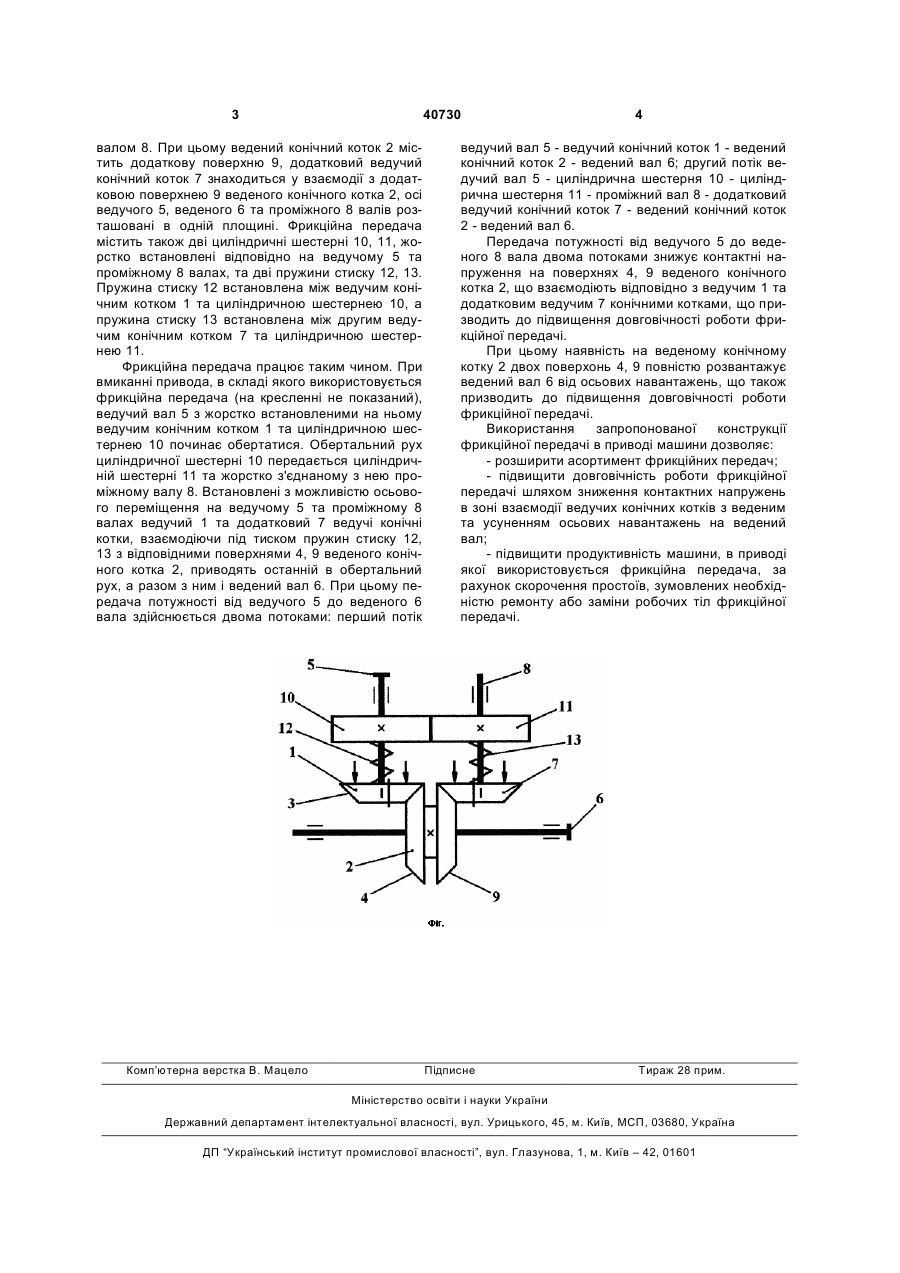

Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на 3 40730 валом 8. При цьому ведений конічний коток 2 містить додаткову поверхню 9, додатковий ведучий конічний коток 7 знаходиться у взаємодії з додатковою поверхнею 9 веденого конічного котка 2, осі ведучого 5, веденого 6 та проміжного 8 валів розташовані в одній площині. Фрикційна передача містить також дві циліндричні шестерні 10, 11, жорстко встановлені відповідно на ведучому 5 та проміжному 8 валах, та дві пружини стиску 12, 13. Пружина стиску 12 встановлена між ведучим конічним котком 1 та циліндричною шестернею 10, а пружина стиску 13 встановлена між другим ведучим конічним котком 7 та циліндричною шестернею 11. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 5 з жорстко встановленими на ньому ведучим конічним котком 1 та циліндричною шестернею 10 починає обертатися. Обертальний рух циліндричної шестерні 10 передається циліндричній шестерні 11 та жорстко з'єднаному з нею проміжному валу 8. Встановлені з можливістю осьового переміщення на ведучому 5 та проміжному 8 валах ведучий 1 та додатковий 7 ведучі конічні котки, взаємодіючи під тиском пружин стиску 12, 13 з відповідними поверхнями 4, 9 веденого конічного котка 2, приводять останній в обертальний рух, а разом з ним і ведений вал 6. При цьому передача потужності від ведучого 5 до веденого 6 вала здійснюється двома потоками: перший потік Комп’ютерна верстка В. Мацело 4 ведучий вал 5 - ведучий конічний коток 1 - ведений конічний коток 2 - ведений вал 6; другий потік ведучий вал 5 - циліндрична шестерня 10 - циліндрична шестерня 11 - проміжний вал 8 - додатковий ведучий конічний коток 7 - ведений конічний коток 2 - ведений вал 6. Передача потужності від ведучого 5 до веденого 8 вала двома потоками знижує контактні напруження на поверхнях 4, 9 веденого конічного котка 2, що взаємодіють відповідно з ведучим 1 та додатковим ведучим 7 конічними котками, що призводить до підвищення довговічності роботи фрикційної передачі. При цьому наявність на веденому конічному котку 2 двох поверхонь 4, 9 повністю розвантажує ведений вал 6 від осьових навантажень, що також призводить до підвищення довговічності роботи фрикційної передачі. Використання запропонованої конструкції фрикційної передачі в приводі машини дозволяє: - розширити асортимент фрикційних передач; - підвищити довговічність роботи фрикційної передачі шляхом зниження контактних напружень в зоні взаємодії ведучих конічних котків з веденим та усуненням осьових навантажень на ведений вал; - підвищити продуктивність машини, в приводі якої використовується фрикційна передача, за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл фрикційної передачі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
