Пристрій для відбору проби розплаву з металургійної ємності

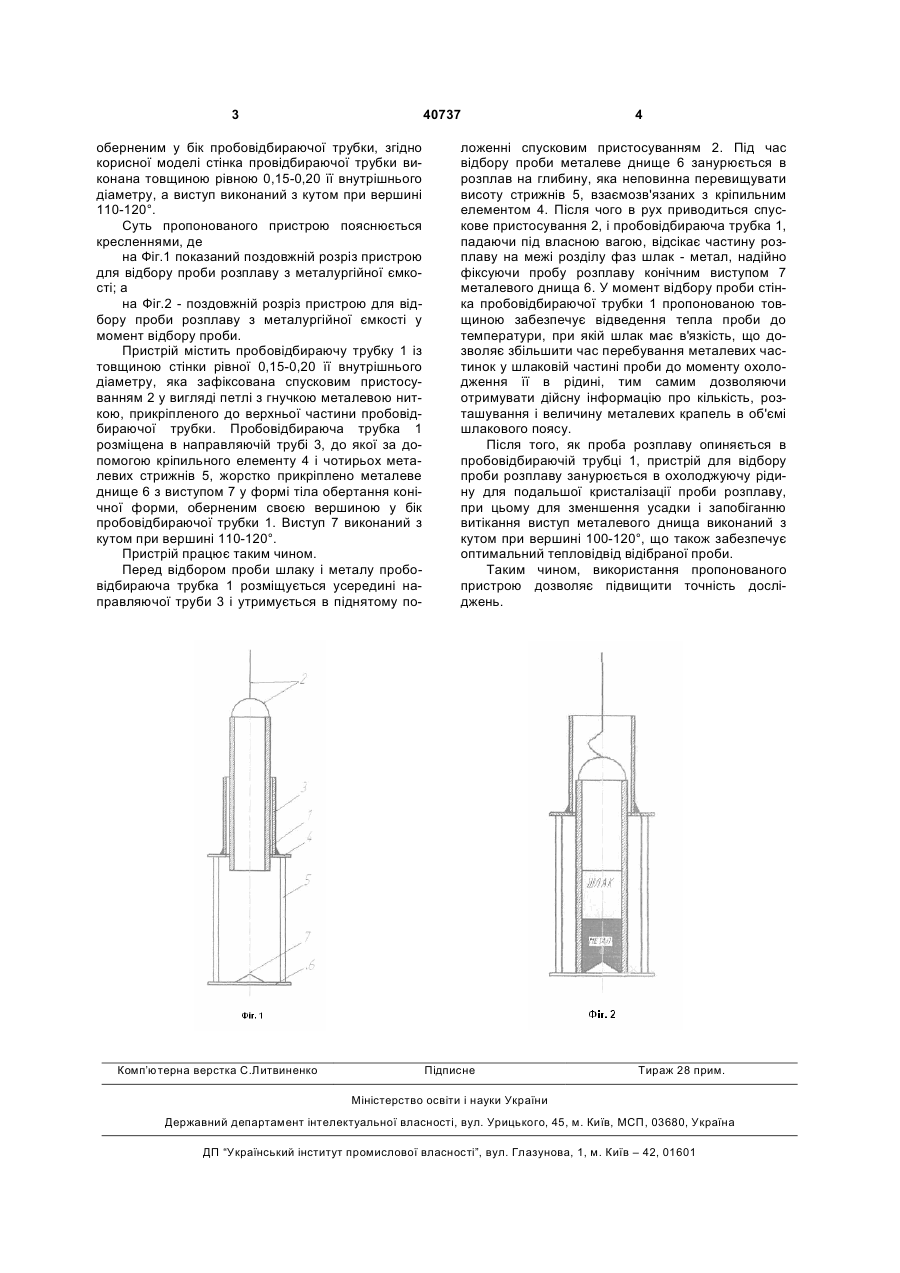

Пристрій для відбору проби розплаву з металургійної ємності, що містить пробовідбираючу трубку із спусковим пристосуванням, розміщену в направляючій трубі з можливістю поздовжнього переміщення, і жорстко прикріплене до направляючої труби, за допомогою металевих стрижнів, днище з виступом у вигляді тіла обертання конічної форми, оберненим у бік пробовідбираючої трубки, який відрізняється тим, що стінка пробовідбираючої трубки виконана товщиною, рівною 0,15-0,20 її внутрішнього діаметра, а виступ виконаний з кутом при вершині 100-120°. (19) (21) u200812993 (22) 10.11.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) САФОНОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA, СМІРНОВ ОЛЕКСІЙ МИКОЛАЙОВИЧ, UA, ПРОСКУРЕНКО ДМИТРО ВОЛОДИМИРОВИЧ, UA, ПІСМАРЬОВ КОСТЯНТИН ЄВГЕНОВИЧ, UA, КОЛЄСНИКОВ ДМИТРО ВАСИЛЬОВИЧ, UA (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 40737 оберненим у бік пробовідбираючої трубки, згідно корисної моделі стінка провідбираючої трубки виконана товщиною рівною 0,15-0,20 її внутрішнього діаметру, а виступ виконаний з кутом при вершині 110-120°. Суть пропонованого пристрою пояснюється кресленнями, де на Фіг.1 показаний поздовжній розріз пристрою для відбору проби розплаву з металургійної ємкості; а на Фіг.2 - поздовжній розріз пристрою для відбору проби розплаву з металургійної ємкості у момент відбору проби. Пристрій містить пробовідбираючу трубку 1 із товщиною стінки рівної 0,15-0,20 її внутрішнього діаметру, яка зафіксована спусковим пристосуванням 2 у вигляді петлі з гнучкою металевою ниткою, прикріпленого до верхньої частини пробовідбираючої трубки. Пробовідбираюча трубка 1 розміщена в направляючій трубі 3, до якої за допомогою кріпильного елементу 4 і чотирьох металевих стрижнів 5, жорстко прикріплено металеве днище 6 з виступом 7 у формі тіла обертання конічної форми, оберненим своєю вершиною у бік пробовідбираючої трубки 1. Виступ 7 виконаний з кутом при вершині 110-120°. Пристрій працює таким чином. Перед відбором проби шлаку і металу пробовідбираюча трубка 1 розміщується усередині направляючої труби 3 і утримується в піднятому по Комп’ютерна верстка C.Литвиненко 4 ложенні спусковим пристосуванням 2. Під час відбору проби металеве днище 6 занурюється в розплав на глибину, яка неповинна перевищувати висоту стрижнів 5, взаємозв'язаних з кріпильним елементом 4. Після чого в рух приводиться спускове пристосування 2, і пробовідбираюча трубка 1, падаючи під власною вагою, відсікає частину розплаву на межі розділу фаз шлак - метал, надійно фіксуючи пробу розплаву конічним виступом 7 металевого днища 6. У момент відбору проби стінка пробовідбираючої трубки 1 пропонованою товщиною забезпечує відведення тепла проби до температури, при якій шлак має в'язкість, що дозволяє збільшити час перебування металевих частинок у шлаковій частині проби до моменту охолодження її в рідині, тим самим дозволяючи отримувати дійсну інформацію про кількість, розташування і величину металевих крапель в об'ємі шлакового поясу. Після того, як проба розплаву опиняється в пробовідбираючій трубці 1, пристрій для відбору проби розплаву занурюється в охолоджуючу рідину для подальшої кристалізації проби розплаву, при цьому для зменшення усадки і запобіганню витікання виступ металевого днища виконаний з кутом при вершині 100-120°, що також забезпечує оптимальний тепловідвід відібраної проби. Таким чином, використання пропонованого пристрою дозволяє підвищити точність досліджень. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
