Прилад для перетворення еліпса в криву 4-го порядку з трьома параметрами
Номер патенту: 40920
Опубліковано: 27.04.2009
Автори: Степанов Сергій Миколайович, Воробйов Леонід Павлович, Табацков Вячеслав Петрович
Формула / Реферат
Прилад для перетворення еліпса в криву 4-го порядку з трьома параметрами, який містить прямокутний важіль, плечі якого зв'язані повзунами з шатуном, горизонтальну траверзу, який відрізняється тим, що для перетворення еліпса в криву 4-го порядку з трьома параметрами має поворотну лінійку з шарніром, зв'язану діадою повзунів з нерухомою вертикальною лінійкою і кулісою.
Текст

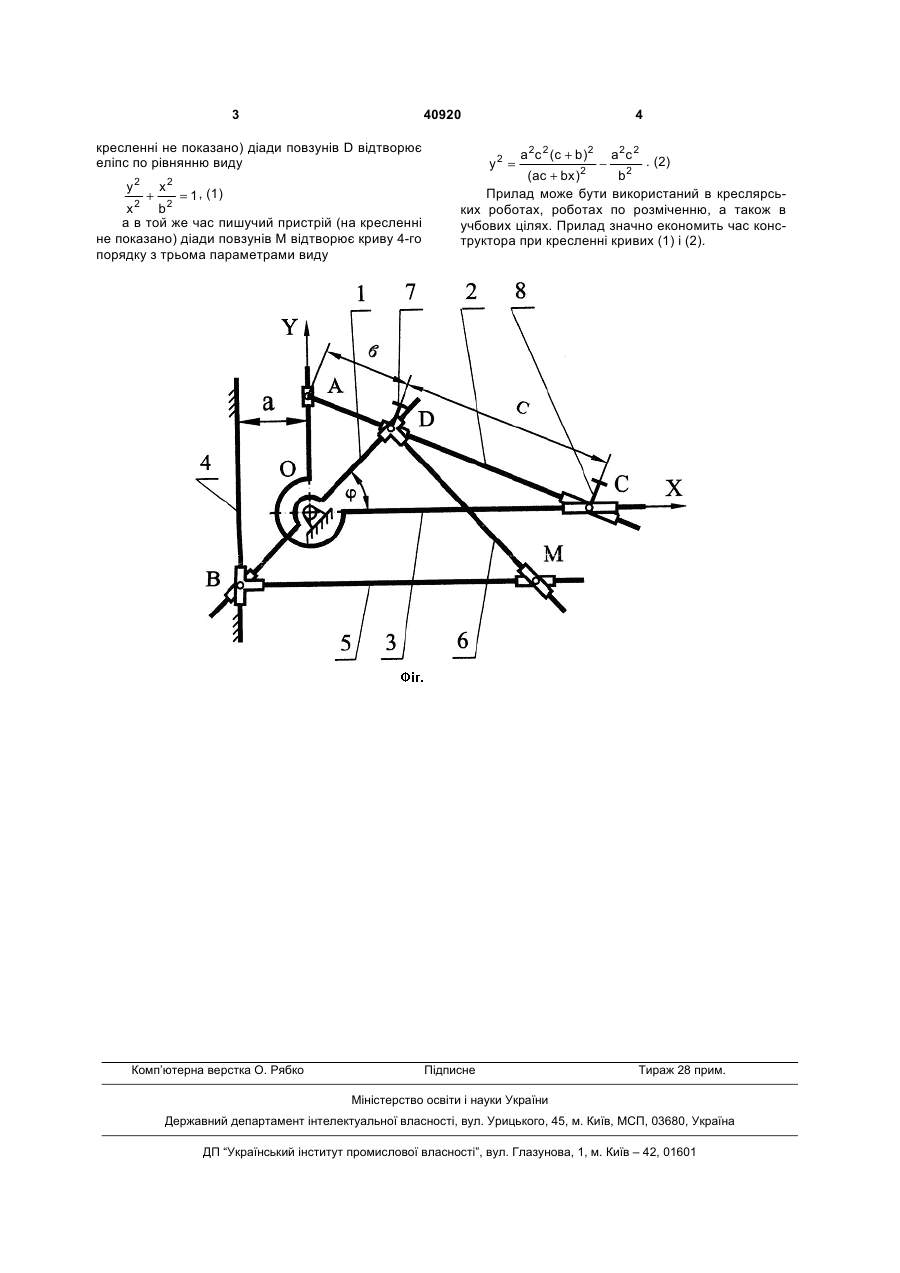

Прилад для перетворення еліпса в криву 4-го порядку з трьома параметрами, який містить прямокутний важіль, плечі якого зв'язані повзунами з шатуном, горизонтальну траверзу, який відрізняється тим, що для перетворення еліпса в криву 4го порядку з трьома параметрами має поворотну лінійку з шарніром, зв'язану діадою повзунів з нерухомою вертикальною лінійкою і кулісою. (19) (21) u200814471 (22) 15.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ТАБАЦКОВ В`ЯЧЕСЛАВ ПЕТРОВИЧ, UA, СТЕПАНОВ СЕРГІЙ МИКОЛАЙОВИЧ, UA, ВОРОБЙОВ ЛЕОНІД ПАВЛОВИЧ, UA (73) ТАБАЦКОВ В`ЯЧЕСЛАВ ПЕТРОВИЧ, UA 3 40920 кресленні не показано) діади повзунів D відтворює еліпс по рівнянню виду y 2 x 2 = 1 , (1) x b2 а в той же час пишучий пристрій (на кресленні не показано) діади повзунів М відтворює криву 4-го порядку з трьома параметрами виду 2 + Комп’ютерна верстка О. Рябко 4 y2 = a 2 c 2 (c + b ) 2 a 2c 2 . (2) (ac + bx ) b2 Прилад може бути використаний в креслярських роботах, роботах по розміченню, а також в учбових цілях. Прилад значно економить час конструктора при кресленні кривих (1) і (2). Підписне 2 − Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstrument for converting ellipse into quartic curve with three parameters
Автори англійськоюTabatskov Viacheslav Petrovych, Stepanov Serhii Mykolaiovych, Vorobiov Leonid Pavlovych
Назва патенту російськоюПрибор для преобразования эллипса в кривую 4-го порядка с тремя параметрами
Автори російськоюТабацков Вячеслав Петрович, Степанов Сергей Николаевич, Воробьев Леонид Павлович
МПК / Мітки
МПК: B43L 11/00
Мітки: параметрами, перетворення, порядку, 4-го, еліпса, криву, трьома, прилад
