Пристрій для нарізання стінки свердловини

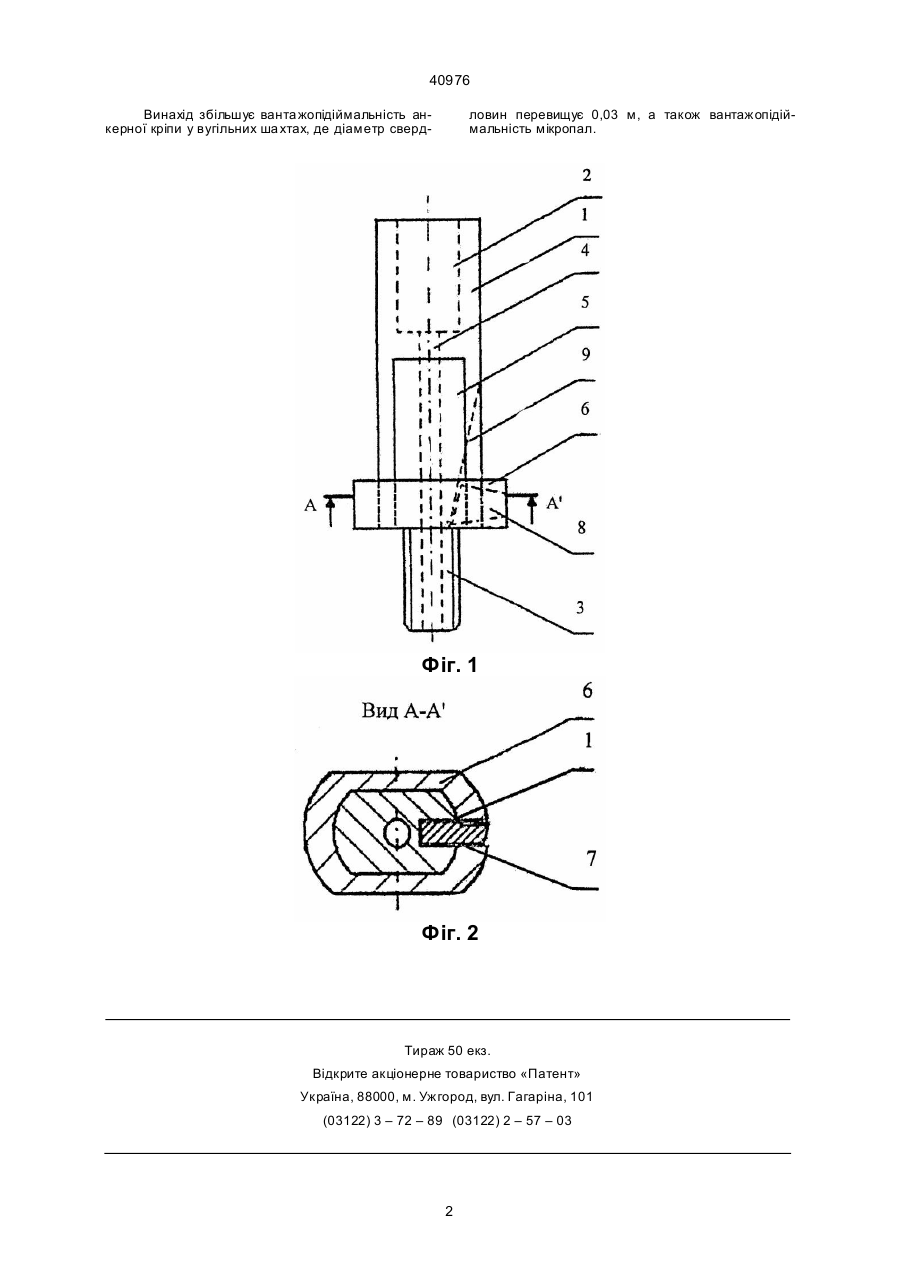

Пристрій для нарізання стінок свердловини, що містить корпус, один кінець якого - для з'єднання з буровим інструментом (долотом), а інший кінець - для з'єднання з бурильною колоною, породоруйнівний елемент, який відрізняється тим, що корпус має на боковій поверхні нахилену до своєї осі напрямну та симетричні зрізи, кільце з пазом, насаджене у місті зрізів на корпус, при цьому породоруйнівний елемент вільно розташований у кільці на рівні паза з можливістю переміщення в ньому та увздовж напрямної та разом з кільцем увздовж зрізів. Ю (13) 40976 (11) UA породоруй нівний елемент вільно розташова ний у кільці на рівні паза з можливістю переміщення в ньому та уздовж напрямної, та разом з кільцем уздовж зрізів. На фіг. 1-2 зображений пристрій для нарізання стінок свердловини. Пристрій виготовлено з товстостінного тр убчатого корпусу 1, один кінець 2 якого для з'єднання з буровим інструментом (долотом), а інший кінець 3 має різьбове з'єднання з бурильною колоною. Корпус з каналом 4, для промивної рідини, на боковій поверхні, має нарізані симетричні зрізи 5, на які насаджено кільце 6 з пазом 7, у якому розташован породоруйнівний елемент 8 з можливістю переміщення у ньому та уздовж нахиленої до осі корпусу напрямної 9. Принцип дії пристрою полягає у тому, що під час витягу бурового інструменту, при обертанні по годинниковій стрільці, завдяки пругкості бурильної колони і відцентрової сили, а також затримці кільця за стінки свердловини, кільце 6 разом із породоруйнівним елементом (лезом) 8 пересувається у верхнє положення, що сприяє його виходу із кільця 6 на величину, що відповідає глибині напрямній 9 в нижній части ні пристрою. Витяг і обертання бурового інструменту з визначеними швидкостями, дає можливість нарізки гвинтової різьби на стінках свердловини. При бурінні зверху вниз необхідна заміна (на зворотнє) ухилу напрямній 9 або застосування коректуючого пристрою, що дав би можливість повернути розширювач на 180°. При уста новці анкерної кріпи, наявність гвинтової різьби виключає зсув мікропали чи анкера з породою уздовж стінок свердловини у процесі експлуатації. (19) Винахід відноситься до бурового інструменту, а саме до розши рювачів, що використовуються для розширення стволу свердловини. Відомий пристрій (а.с. 1408044, "Устройство для расширения ствола скважины", МПК Е 21 В 7/28) для розши рення стволу свердловини, що включає корпус з пазами, в яких розміщені лопати, які висовують ся, і пружні елементи. Недолік - неможливість нарізання на стінках свердловини гвинтової різьби. Також відомий розширювач (а.с.945353, "Расширитель", МПК Е 21 В 10/32), який містить корпус з бічними пазами для розміщення породоруйнівних органів. Вони з'єднані з корпусом, мають можливість повороту та виконані з зубчатим сектором. Недоліки - неможливість нарізки на стінках свердловини гвинтової різьби та складна конструкція. В основу ви находу поставлена задача, удосконалення пристрою для розширення стінок свердловини, у якому шляхом іншого розміщення породоруйнівного елементу на корпусі забезпечується можливість нарізання гвинто вої різьби на стінках свердловини і, за рахунок цього, підвищується вантажопідіймальність мікропал, анкерної кріпи у шахтах та підземних спорудах. Поставлена задача вирішується тим, що у відомому пристрої для нарізання стінок свердловини, що містить: корпус, один кінець якого з'єднуєть ся з буровим інструментом (долотом), а інший кінець має різьбове з'єднання з бурильною колоною; породоруйнівний орган, згідно з винаходом, корпус має на боковій поверхні нахилену до своєї осі напрямну та симетричні зрізи, кільце з пазом, насаджене у місті зрізів на корпус, при цьому А ____________________ 40976 Винахід збільшує ванта жопідіймальність анкерної кріпи у вугільних ша хтах, де діаметр сверд ловин перевищує 0,03 м, а також вантажопідіймальність мікропал. Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
