Пристрій для отримання озоно-кисневої суміші, що адаптований до умов, при яких використання традиційних джерел кисню неможливе

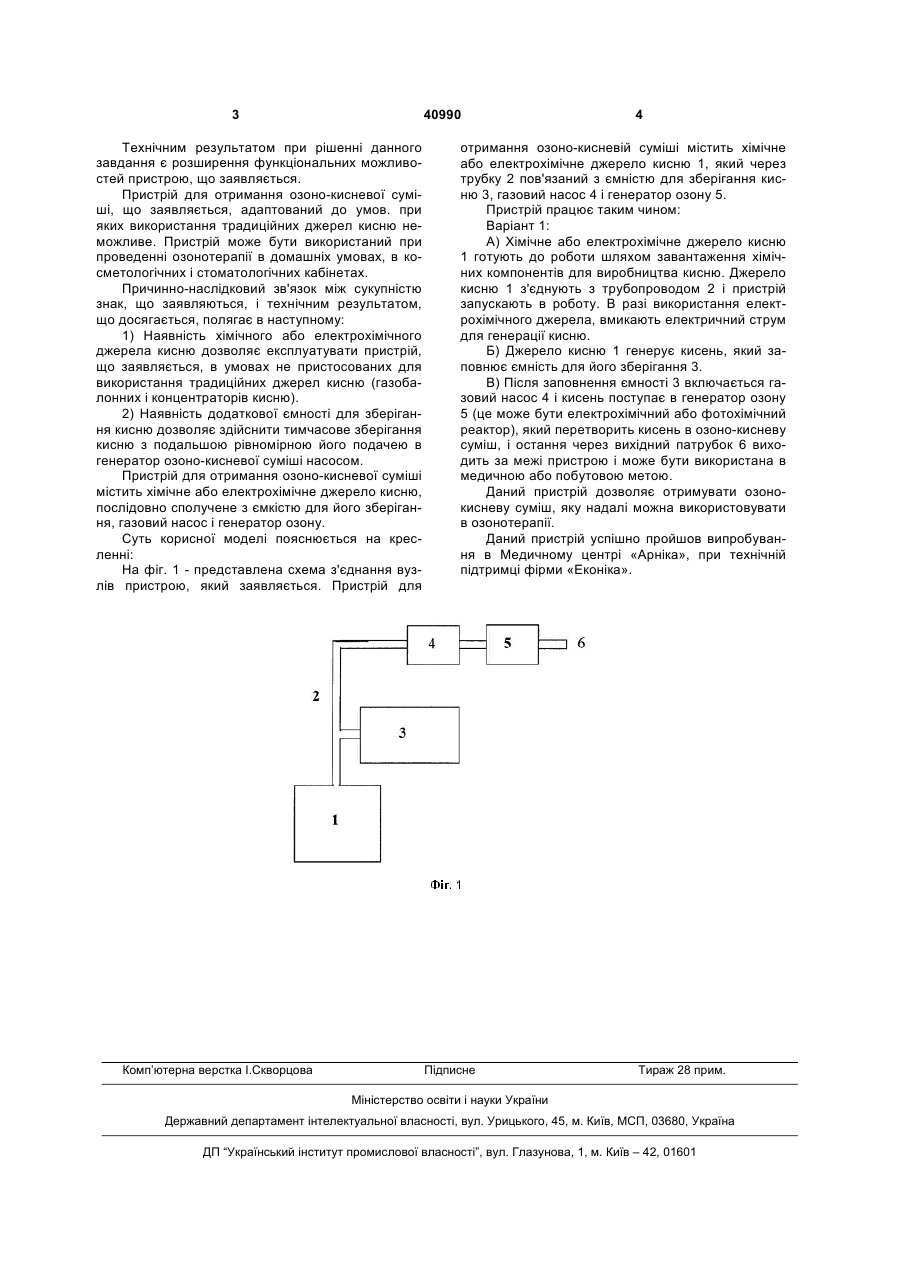

Пристрій для отримання озоно-кисневої суміші, який адаптований до умов, при яких використання традиційних джерел кисню неможливе, що 3 40990 Технічним результатом при рішенні данного завдання є розширення функціональних можливостей пристрою, що заявляється. Пристрій для отримання озоно-кисневої суміші, що заявляється, адаптований до умов. при яких використання традиційних джерел кисню неможливе. Пристрій може бути використаний при проведенні озонотерапії в домашніх умовах, в косметологічних і стоматологічних кабінетах. Причинно-наслідковий зв'язок між сукупністю знак, що заявляються, і технічним результатом, що досягається, полягає в наступному: 1) Наявність хімічного або електрохімічного джерела кисню дозволяє експлуатувати пристрій, що заявляється, в умовах не пристосованих для використання традиційних джерел кисню (газобалонних і концентраторів кисню). 2) Наявність додаткової ємності для зберігання кисню дозволяє здійснити тимчасове зберігання кисню з подальшою рівномірною його подачею в генератор озоно-кисневої суміші насосом. Пристрій для отримання озоно-кисневої суміші містить хімічне або електрохімічне джерело кисню, послідовно сполучене з ємкістю для його зберігання, газовий насос і генератор озону. Суть корисної моделі пояснюється на кресленні: На фіг. 1 - представлена схема з'єднання вузлів пристрою, який заявляється. Пристрій для Комп’ютерна верстка І.Скворцова 4 отримання озоно-кисневій суміші містить хімічне або електрохімічне джерело кисню 1, який через трубку 2 пов'язаний з ємністю для зберігання кисню 3, газовий насос 4 і генератор озону 5. Пристрій працює таким чином: Варіант 1: A) Хімічне або електрохімічне джерело кисню 1 готують до роботи шляхом завантаження хімічних компонентів для виробництва кисню. Джерело кисню 1 з'єднують з трубопроводом 2 і пристрій запускають в роботу. В разі використання електрохімічного джерела, вмикають електричний струм для генерації кисню. Б) Джерело кисню 1 генерує кисень, який заповнює ємність для його зберігання 3. B) Після заповнення ємності 3 включається газовий насос 4 і кисень поступає в генератор озону 5 (це може бути електрохімічний або фотохімічний реактор), який перетворить кисень в озоно-кисневу суміш, і остання через вихідний патрубок 6 виходить за межі пристрою і може бути використана в медичною або побутовою метою. Даний пристрій дозволяє отримувати озонокисневу суміш, яку надалі можна використовувати в озонотерапії. Даний пристрій успішно пройшов випробування в Медичному центрі «Арніка», при технічній підтримці фірми «Еконіка». Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
