Озоно-терапевтичний апарат

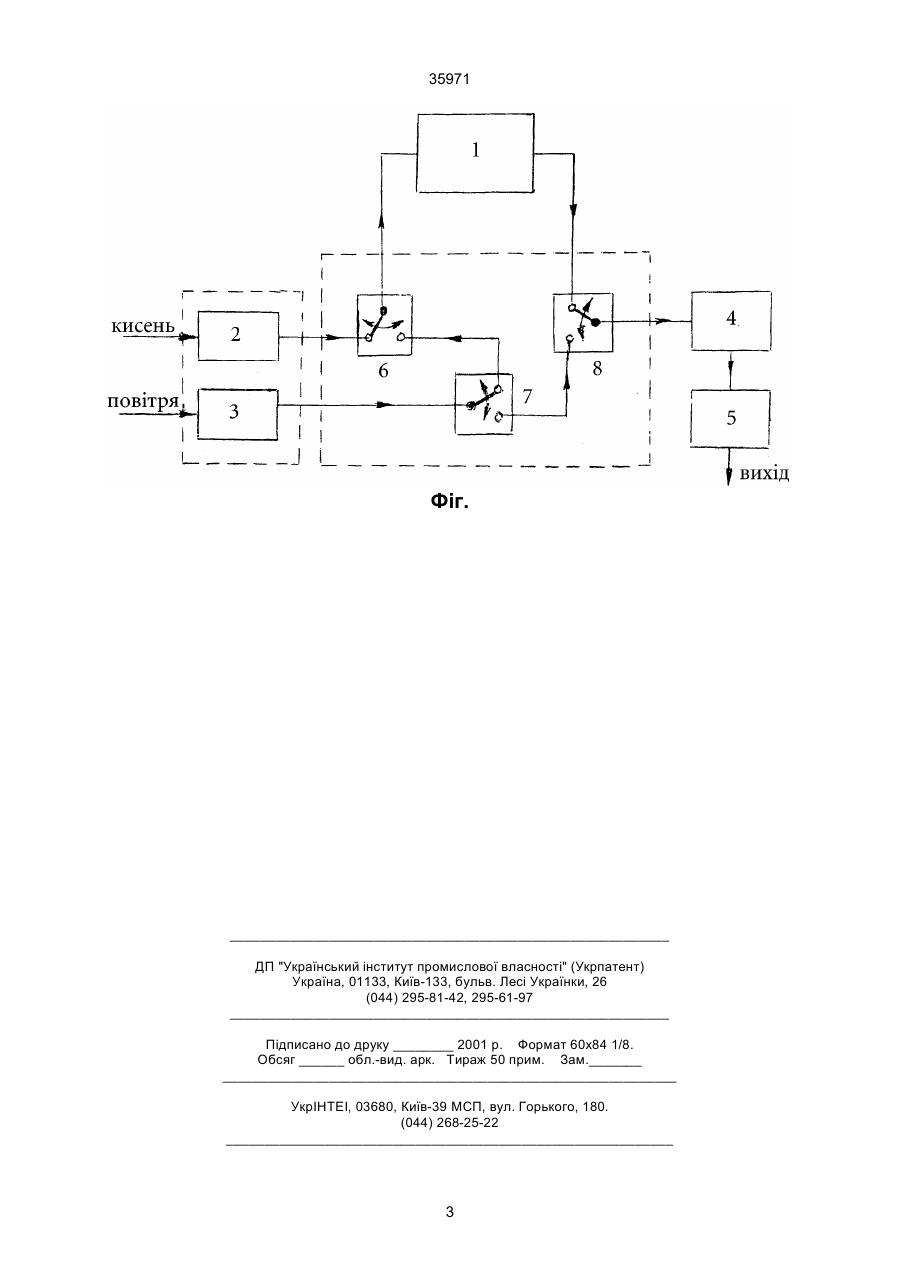

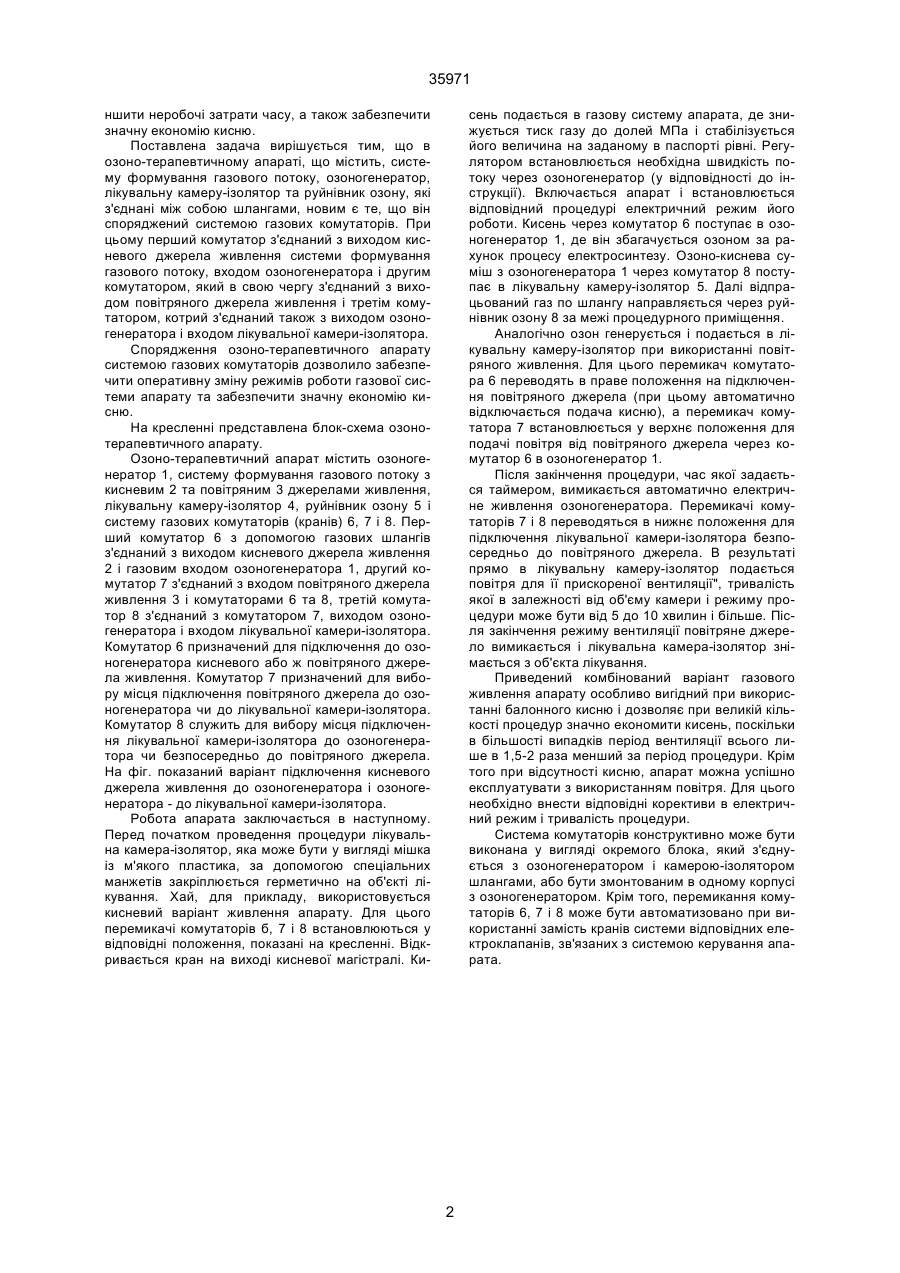

Озоно-терапевтичний апарат, що містить систему формування газового потоку, озоногенера 35971 ншити неробочі затрати часу, а також забезпечити значну економію кисню. Поставлена задача вирішується тим, що в озоно-терапевтичному апараті, що містить, систему формування газового потоку, озоногенератор, лікувальну камеру-ізолятор та руйнівник озону, які з'єднані між собою шлангами, новим є те, що він споряджений системою газових комутаторів. При цьому перший комутатор з'єднаний з виходом кисневого джерела живлення системи формування газового потоку, входом озоногенератора і другим комутатором, який в свою чергу з'єднаний з виходом повітряного джерела живлення і третім комутатором, котрий з'єднаний також з виходом озоногенератора і входом лікувальної камери-ізолятора. Спорядження озоно-терапевтичного апарату системою газових комутаторів дозволило забезпечити оперативну зміну режимів роботи газової системи апарату та забезпечити значну економію кисню. На кресленні представлена блок-схема озонотерапевтичного апарату. Озоно-терапевтичний апарат містить озоногенератор 1, систему формування газового потоку з кисневим 2 та повітряним 3 джерелами живлення, лікувальну камеру-ізолятор 4, руйнівник озону 5 і систему газових комутаторів (кранів) 6, 7 і 8. Перший комутатор 6 з допомогою газових шлангів з'єднаний з виходом кисневого джерела живлення 2 і газовим входом озоногенератора 1, другий комутатор 7 з'єднаний з входом повітряного джерела живлення 3 і комутаторами 6 та 8, третій комутатор 8 з'єднаний з комутатором 7, виходом озоногенератора і входом лікувальної камери-ізолятора. Комутатор 6 призначений для підключення до озоногенератора кисневого або ж повітряного джерела живлення. Комутатор 7 призначений для вибору місця підключення повітряного джерела до озоногенератора чи до лікувальної камери-ізолятора. Комутатор 8 служить для вибору місця підключення лікувальної камери-ізолятора до озоногенератора чи безпосередньо до повітряного джерела. На фіг. показаний варіант підключення кисневого джерела живлення до озоногенератора і озоногенератора - до лікувальної камери-ізолятора. Робота апарата заключається в наступному. Перед початком проведення процедури лікувальна камера-ізолятор, яка може бути у вигляді мішка із м'якого пластика, за допомогою спеціальних манжетів закріплюється герметично на об'єкті лікування. Хай, для прикладу, використовується кисневий варіант живлення апарату. Для цього перемикачі комутаторів б, 7 і 8 встановлюються у відповідні положення, показані на кресленні. Відкривається кран на виході кисневої магістралі. Ки сень подається в газову систему апарата, де знижується тиск газу до долей МПа і стабілізується його величина на заданому в паспорті рівні. Регулятором встановлюється необхідна швидкість потоку через озоногенератор (у відповідності до інструкції). Включається апарат і встановлюється відповідний процедурі електричний режим його роботи. Кисень через комутатор 6 поступає в озоногенератор 1, де він збагачується озоном за рахунок процесу електросинтезу. Озоно-киснева суміш з озоногенератора 1 через комутатор 8 поступає в лікувальну камеру-ізолятор 5. Далі відпрацьований газ по шлангу направляється через руйнівник озону 8 за межі процедурного приміщення. Аналогічно озон генерується і подається в лікувальну камеру-ізолятор при використанні повітряного живлення. Для цього перемикач комутатора 6 переводять в праве положення на підключення повітряного джерела (при цьому автоматично відключається подача кисню), а перемикач комутатора 7 встановлюється у верхнє положення для подачі повітря від повітряного джерела через комутатор 6 в озоногенератор 1. Після закінчення процедури, час якої задається таймером, вимикається автоматично електричне живлення озоногенератора. Перемикачі комутаторів 7 і 8 переводяться в нижнє положення для підключення лікувальної камери-ізолятора безпосередньо до повітряного джерела. В результаті прямо в лікувальну камеру-ізолятор подається повітря для її прискореної вентиляції", тривалість якої в залежності від об'єму камери і режиму процедури може бути від 5 до 10 хвилин і більше. Після закінчення режиму вентиляції повітряне джерело вимикається і лікувальна камера-ізолятор знімається з об'єкта лікування. Приведений комбінований варіант газового живлення апарату особливо вигідний при використанні балонного кисню і дозволяє при великій кількості процедур значно економити кисень, поскільки в більшості випадків період вентиляції всього лише в 1,5-2 раза менший за період процедури. Крім того при відсутності кисню, апарат можна успішно експлуатувати з використанням повітря. Для цього необхідно внести відповідні корективи в електричний режим і тривалість процедури. Система комутаторів конструктивно може бути виконана у вигляді окремого блока, який з'єднується з озоногенератором і камерою-ізолятором шлангами, або бути змонтованим в одному корпусі з озоногенератором. Крім того, перемикання комутаторів 6, 7 і 8 може бути автоматизовано при використанні замість кранів системи відповідних електроклапанів, зв'язаних з системою керування апарата. 2 35971 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
