Панель керування гусеничної машини

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 41024

Опубліковано: 27.04.2009

Автори: Бобровський Олександр Іванович, Волосніков Сергій Олександрович, Фурсов Олександр Анатолійович, Павленко Сергій Анатолійович, Кузнецов Геннадій Олександрович

Завантажити PDF файл.

Формула / Реферат

1. Панель керування гусеничної машини, призначена для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів, сигналізаторів, а також для керування різними системами гусеничної машини за допомогою органів керування і автоматів захисту, розташованих на пультах керування та індикації, яка відрізняється тим, що органи керування розміщуються на пультах керування відповідними системами та відображають інформацію за допомогою стандартних мнемонічних символів, що являють собою символічне відображення систем, а також мають різні кольори постійного чи мигаючого підсвічування, у залежності від ступеня важливості поданої інформації.

2. Панель керування за п. 1, яка відрізняється тим, що відображення інформації кількісних показників контрольних приладів здійснюється за допомогою дисплея багатофункціонального пульта індикації.

3. Панель керування за п. 1, яка відрізняється тим, що передбачена можливість керування додатковою енергоустановкою гусеничної машини за допомогою пульта керування.

Текст

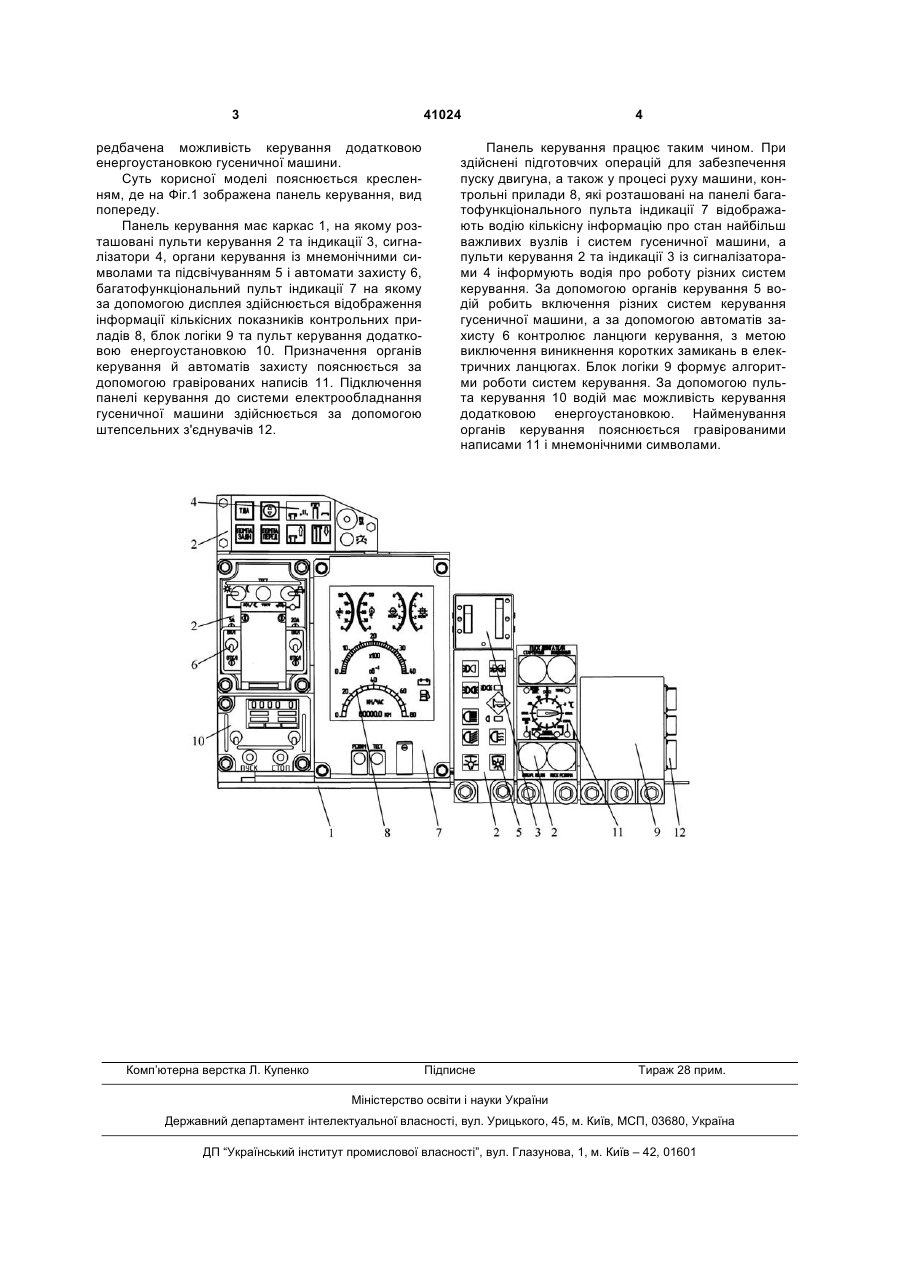

1. Панель керування гусеничної машини, призначена для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів, сигналізаторів, а також для керування різними системами гусеничної машини за 3 41024 редбачена можливість керування додатковою енергоустановкою гусеничної машини. Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображена панель керування, вид попереду. Панель керування має каркас 1, на якому розташовані пульти керування 2 та індикації 3, сигналізатори 4, органи керування із мнемонічними символами та підсвічуванням 5 і автомати захисту 6, багатофункціональний пульт індикації 7 на якому за допомогою дисплея здійснюється відображення інформації кількісних показників контрольних приладів 8, блок логіки 9 та пульт керування додатковою енергоустановкою 10. Призначення органів керування й автоматів захисту пояснюється за допомогою гравірованих написів 11. Підключення панелі керування до системи електрообладнання гусеничної машини здійснюється за допомогою штепсельних з'єднувачів 12. Комп’ютерна верстка Л. Купенко 4 Панель керування працює таким чином. При здійснені підготовчих операцій для забезпечення пуску двигуна, а також у процесі руху машини, контрольні прилади 8, які розташовані на панелі багатофункціонального пульта індикації 7 відображають водію кількісну інформацію про стан найбільш важливих вузлів і систем гусеничної машини, а пульти керування 2 та індикації 3 із сигналізаторами 4 інформують водія про роботу різних систем керування. За допомогою органів керування 5 водій робить включення різних систем керування гусеничної машини, а за допомогою автоматів захисту 6 контролює ланцюги керування, з метою виключення виникнення коротких замикань в електричних ланцюгах. Блок логіки 9 формує алгоритми роботи систем керування. За допомогою пульта керування 10 водій має можливість керування додатковою енергоустановкою. Найменування органів керування пояснюється гравірованими написами 11 і мнемонічними символами. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
