Захисний елемент документа

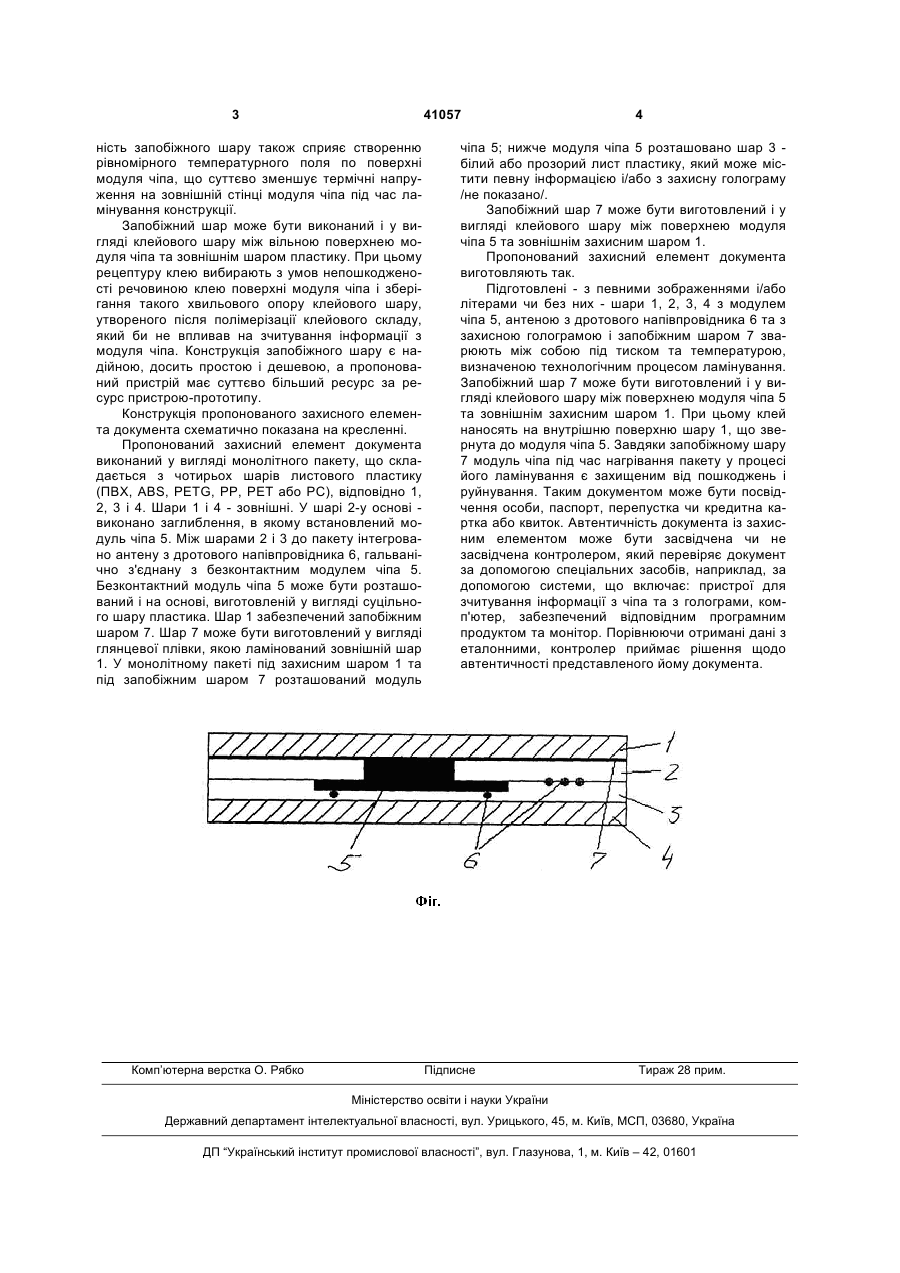

1. Захисний елемент документа, виконаний у вигляді чіп-карти з модулем чіпа, що складається з зовнішніх захисних та внутрішнього шарів - осно 3 41057 ність запобіжного шару також сприяє створенню рівномірного температурного поля по поверхні модуля чіпа, що суттєво зменшує термічні напруження на зовнішній стінці модуля чіпа під час ламінування конструкції. Запобіжний шар може бути виконаний і у вигляді клейового шару між вільною поверхнею модуля чіпа та зовнішнім шаром пластику. При цьому рецептуру клею вибирають з умов непошкодженості речовиною клею поверхні модуля чіпа і зберігання такого хвильового опору клейового шару, утвореного після полімерізації клейового складу, який би не впливав на зчитування інформації з модуля чіпа. Конструкція запобіжного шару є надійною, досить простою і дешевою, а пропонований пристрій має суттєво більший ресурс за ресурс пристрою-прототипу. Конструкція пропонованого захисного елемента документа схематично показана на кресленні. Пропонований захисний елемент документа виконаний у вигляді монолітного пакету, що складається з чотирьох шарів листового пластику (ПВХ, ABS, PETG, РР, PET або PC), відповідно 1, 2, 3 і 4. Шари 1 і 4 - зовнішні. У шарі 2-у основі виконано заглиблення, в якому встановлений модуль чіпа 5. Між шарами 2 і 3 до пакету інтегровано антену з дротового напівпровідника 6, гальванічно з'єднану з безконтактним модулем чіпа 5. Безконтактний модуль чіпа 5 може бути розташований і на основі, виготовленій у вигляді суцільного шару пластика. Шар 1 забезпечений запобіжним шаром 7. Шар 7 може бути виготовлений у вигляді глянцевої плівки, якою ламінований зовнішній шар 1. У монолітному пакеті під захисним шаром 1 та під запобіжним шаром 7 розташований модуль Комп’ютерна верстка О. Рябко 4 чіпа 5; нижче модуля чіпа 5 розташовано шар 3 білий або прозорий лист пластику, який може містити певну інформацією і/або з захисну голограму /не показано/. Запобіжний шар 7 може бути виготовлений і у вигляді клейового шару між поверхнею модуля чіпа 5 та зовнішнім захисним шаром 1. Пропонований захисний елемент документа виготовляють так. Підготовлені - з певними зображеннями і/або літерами чи без них - шари 1, 2, 3, 4 з модулем чіпа 5, антеною з дротового напівпровідника 6 та з захисною голограмою і запобіжним шаром 7 зварюють між собою під тиском та температурою, визначеною технологічним процесом ламінування. Запобіжний шар 7 може бути виготовлений і у вигляді клейового шару між поверхнею модуля чіпа 5 та зовнішнім захисним шаром 1. При цьому клей наносять на внутрішню поверхню шару 1, що звернута до модуля чіпа 5. Завдяки запобіжному шару 7 модуль чіпа під час нагрівання пакету у процесі його ламінування є захищеним від пошкоджень і руйнування. Таким документом може бути посвідчення особи, паспорт, перепустка чи кредитна картка або квиток. Автентичність документа із захисним елементом може бути засвідчена чи не засвідчена контролером, який перевіряє документ за допомогою спеціальних засобів, наприклад, за допомогою системи, що включає: пристрої для зчитування інформації з чіпа та з голограми, комп'ютер, забезпечений відповідним програмним продуктом та монітор. Порівнюючи отримані дані з еталонними, контролер приймає рішення щодо автентичності представленого йому документа. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
