Утилізаційна турбодетандерна установка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 41098

Опубліковано: 12.05.2009

Автори: Сарапін Володимир Павлович, Плахотник Володимир Васильович, Вішек Володимир Васильович, Моісеєв Сергій Вікторович, Бурняшев Аркадій Васильович

Завантажити PDF файл.

Формула / Реферат

Утилізаційна турбодетандерна установка, що складається з турбодетандера, який включає лопатковий направляючий апарат із приводом, турбогенератора, системи змазування, системи автоматичного керування і системи регулювання, яка містить блоки стопорно-дозуючий і байпасний, керуючі клапани і командні вузли, виконані у вигляді першого і другого електричних гідропідсилювачів, входи яких з'єднані з системою змазування, вихід першого електричного гідропідсилювача з'єднаний зі стопорно-дозуючим блоком, вихід другого - з байпасним блоком, яка відрізняється тим, що привід направляючого апарата виконаний гідравлічним, причому система регулювання оснащена третім електричним гідропідсилювачем, вхід якого з'єднаний з системою змазування, а вихід - з виконавчим механізмом гідравлічного приводу.

Текст

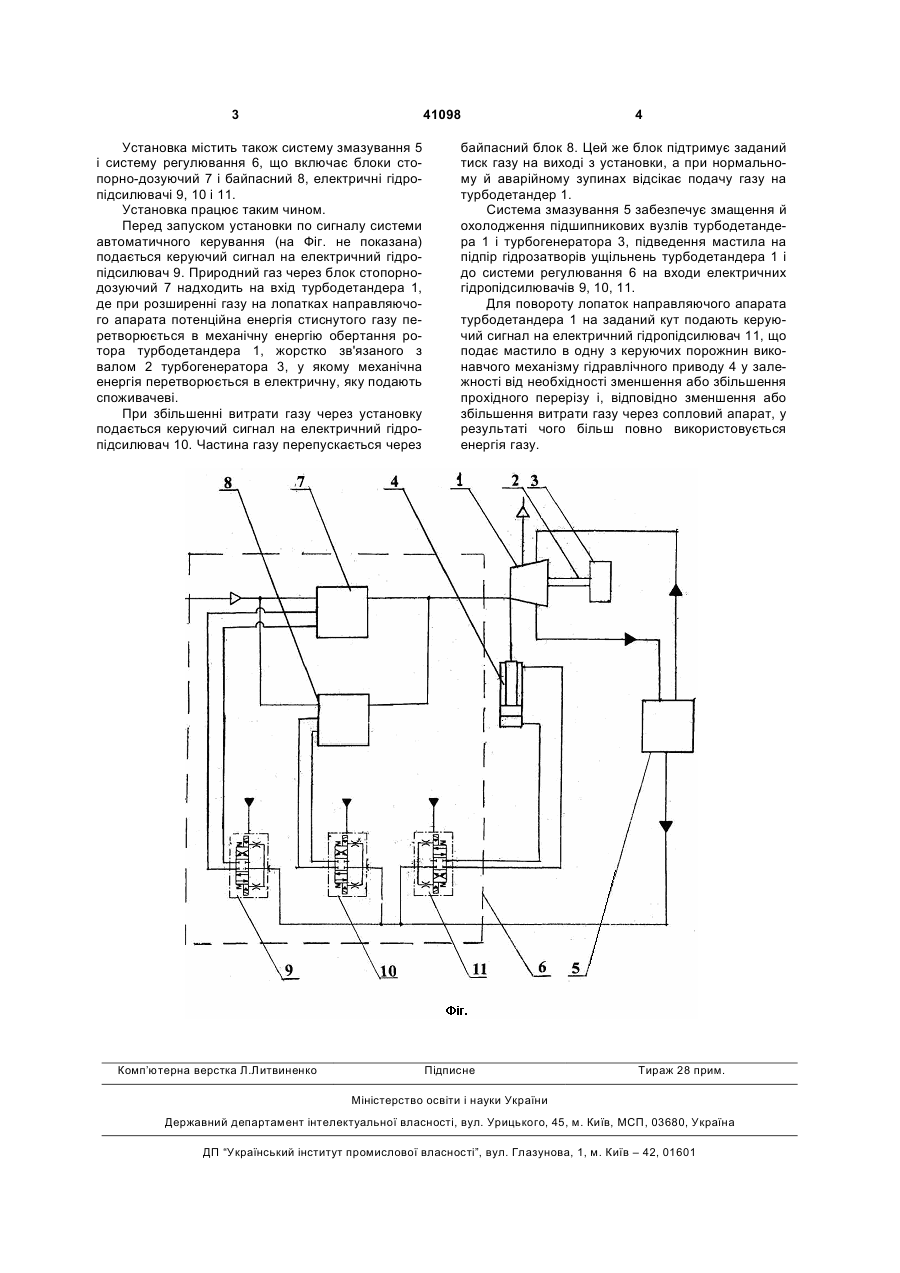

Утилізаційна турбодетандерна установка, що складається з турбодетандера, який включає лопатковий направляючий апарат із приводом, тур 3 41098 Установка містить також систему змазування 5 і систему регулювання 6, що включає блоки стопорно-дозуючий 7 і байпасний 8, електричні гідропідсилювачі 9, 10 і 11. Установка працює таким чином. Перед запуском установки по сигналу системи автоматичного керування (на Фіг. не показана) подається керуючий сигнал на електричний гідропідсилювач 9. Природний газ через блок стопорнодозуючий 7 надходить на вхід турбодетандера 1, де при розширенні газу на лопатках направляючого апарата потенційна енергія стиснутого газу перетворюється в механічну енергію обертання ротора турбодетандера 1, жорстко зв'язаного з валом 2 турбогенератора 3, у якому механічна енергія перетворюється в електричну, яку подають споживачеві. При збільшенні витрати газу через установку подається керуючий сигнал на електричний гідропідсилювач 10. Частина газу перепускається через Комп’ютерна верстка Л.Литвиненко 4 байпасний блок 8. Цей же блок підтримує заданий тиск газу на виході з установки, а при нормальному й аварійному зупинах відсікає подачу газу на турбодетандер 1. Система змазування 5 забезпечує змащення й охолодження підшипникових вузлів турбодетандера 1 і турбогенератора 3, підведення мастила на підпір гідрозатворів ущільнень турбодетандера 1 і до системи регулювання 6 на входи електричних гідропідсилювачів 9, 10, 11. Для повороту лопаток направляючого апарата турбодетандера 1 на заданий кут подають керуючий сигнал на електричний гідропідсилювач 11, що подає мастило в одну з керуючих порожнин виконавчого механізму гідравлічного приводу 4 у залежності від необхідності зменшення або збільшення прохідного перерізу і, відповідно зменшення або збільшення витрати газу через сопловий апарат, у результаті чого більш повно використовується енергія газу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
