Спосіб зведення буронабивної палі
Формула / Реферат
Спосіб зведення буронабивної палі, що включає створення забою занурюванням робочого інструменту в ґрунт без винесення останнього на поверхню, розміщення в свердловині арматурного каркаса і бетонної суміші, який відрізняється тим, що забій для палі створюють шляхом обертально-вдавлюючого занурення робочого інструменту, як робочий інструмент використовують систему "наконечник - бурова труба" з розсуванням ґрунту в радіальному напрямі і одночасним його ущільненням, через відкритий верхній кінець бурової труби в порожнині, що утворилася, розміщують арматурний каркас з подальшим заповненням порожнини бетонною сумішшю, при цьому витягання бурової труби без наконечника проводять шляхом повертально-поступального руху з одночасним додаванням осьового витягаючого зусилля.
Текст

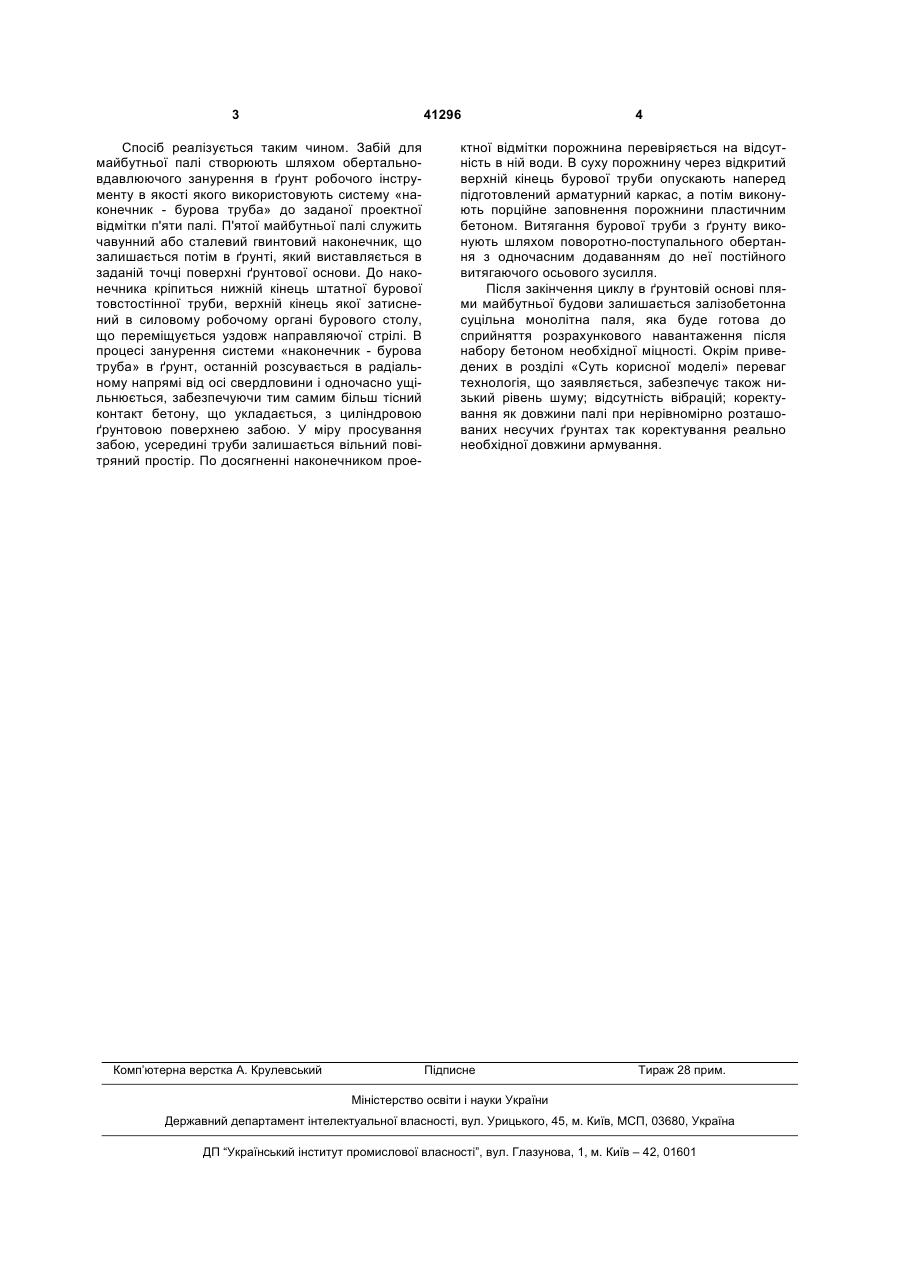

Спосіб зведення буронабивної палі, що включає створення забою занурюванням робочого інструменту в ґрунт без винесення останнього на поверхню, розміщення в свердловині арматурного каркаса і бетонної суміші, який відрізняється тим, що забій для палі створюють шляхом обертально 3 41296 Спосіб реалізується таким чином. Забій для майбутньої палі створюють шляхом обертальновдавлюючого занурення в ґрунт робочого інструменту в якості якого використовують систему «наконечник - бурова труба» до заданої проектної відмітки п'яти палі. П'ятої майбутньої палі служить чавунний або сталевий гвинтовий наконечник, що залишається потім в ґрунті, який виставляється в заданій точці поверхні ґрунтової основи. До наконечника кріпиться нижній кінець штатної бурової товстостінної труби, верхній кінець якої затиснений в силовому робочому органі бурового столу, що переміщується уздовж направляючої стрілі. В процесі занурення системи «наконечник - бурова труба» в ґрунт, останній розсувається в радіальному напрямі від осі свердловини і одночасно ущільнюється, забезпечуючи тим самим більш тісний контакт бетону, що укладається, з циліндровою ґрунтовою поверхнею забою. У міру просування забою, усередині труби залишається вільний повітряний простір. По досягненні наконечником прое Комп’ютерна верстка А. Крулевський 4 ктної відмітки порожнина перевіряється на відсутність в ній води. В суху порожнину через відкритий верхній кінець бурової труби опускають наперед підготовлений арматурний каркас, а потім виконують порційне заповнення порожнини пластичним бетоном. Витягання бурової труби з ґрунту виконують шляхом поворотно-поступального обертання з одночасним додаванням до неї постійного витягаючого осьового зусилля. Після закінчення циклу в ґрунтовій основі плями майбутньої будови залишається залізобетонна суцільна монолітна паля, яка буде готова до сприйняття розрахункового навантаження після набору бетоном необхідної міцності. Окрім приведених в розділі «Суть корисної моделі» переваг технологія, що заявляється, забезпечує також низький рівень шуму; відсутність вібрацій; коректування як довжини палі при нерівномірно розташованих несучих ґрунтах так коректування реально необхідної довжини армування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for arrangement of drill-cast pile
Автори англійськоюDikariev Andrii Roaldovych
Назва патенту російськоюСпособ возведения буронабивной сваи
Автори російськоюДикарев Андрей Роальдович
МПК / Мітки
МПК: E02D 5/00
Мітки: палі, буронабивної, спосіб, зведення
