Стан холодної періодичної роликової прокатки труб

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 40801

Опубліковано: 27.04.2009

Автори: Григоренко Володимир Устинович, Маркевич Іван Вікторович

Завантажити PDF файл.

Формула / Реферат

Стан холодної періодичної роликової прокатки труб, що містить станину й змонтовану в ній робочу кліть, що складається з каретки з опорними планками і сепаратора з прокатними роликами, та важільний механізм, що складається з куліси та тяг каретки і сепаратора, механізм подачі й повороту труби, допоміжні механізми, який відрізняється тим, що в стані додатково розташована над торцем куліси опорна калібрована балка, що з'єднана зі станиною стана, на торці куліси додатково розміщено притиснуте до балки колесо на штирях, що з'єднані рухомо з верхньою тягою і опираються на пружини, встановлені в тілі куліси.

Текст

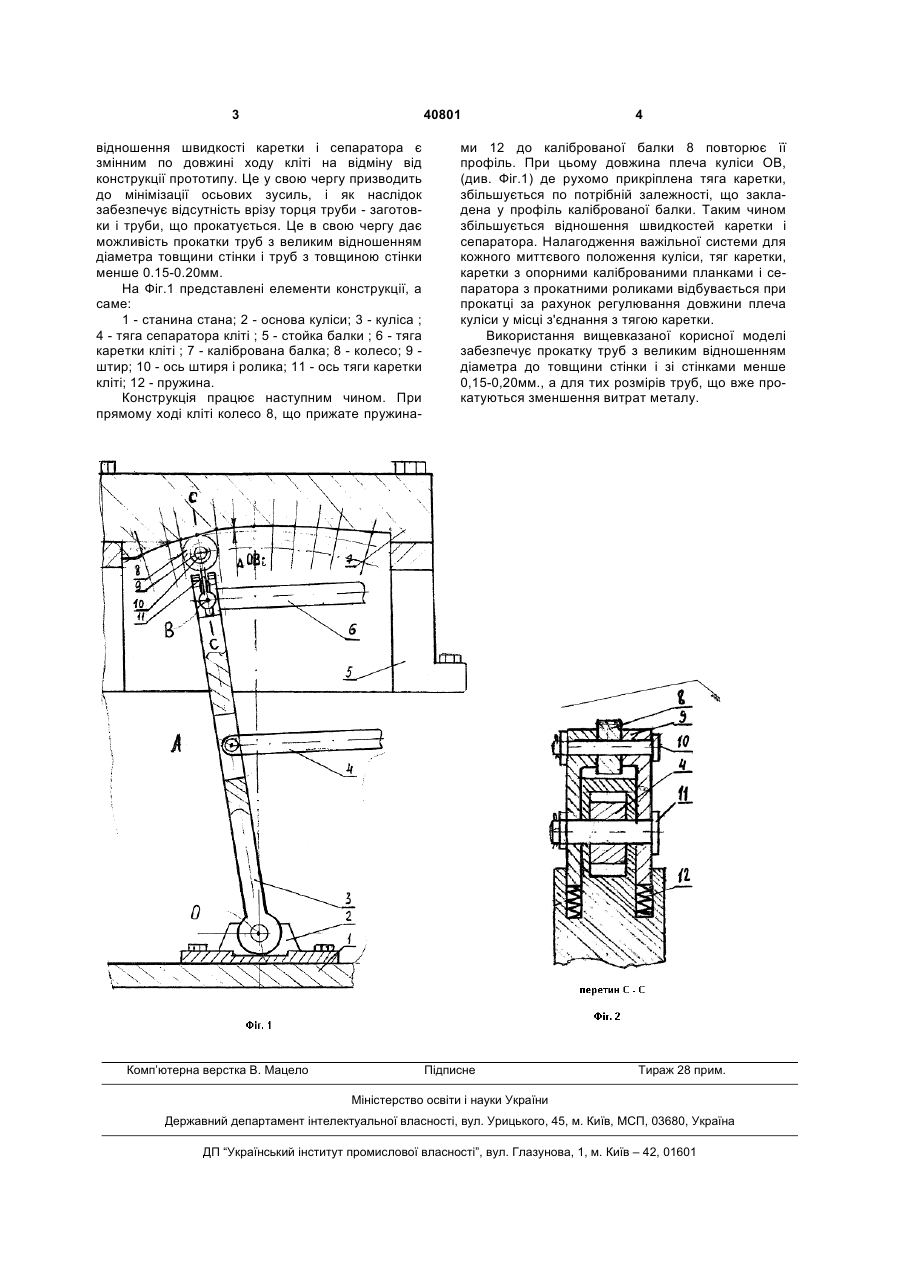

Стан холодної періодичної роликової прокатки труб, що містить станину й змонтовану в ній робочу кліть, що складається з каретки з опорними 3 40801 відношення швидкості каретки і сепаратора є змінним по довжині ходу кліті на відміну від конструкції прототипу. Це у свою чергу призводить до мінімізації осьових зусиль, і як наслідок забезпечує відсутність врізу торця труби - заготовки і труби, що прокатується. Це в свою чергу дає можливість прокатки труб з великим відношенням діаметра товщини стінки і труб з товщиною стінки менше 0.15-0.20мм. На Фіг.1 представлені елементи конструкції, а саме: 1 - станина стана; 2 - основа куліси; 3 - куліса ; 4 - тяга сепаратора кліті ; 5 - стойка балки ; 6 - тяга каретки кліті ; 7 - калібрована балка; 8 - колесо; 9 штир; 10 - ось штиря і ролика; 11 - ось тяги каретки кліті; 12 - пружина. Конструкція працює наступним чином. При прямому ході кліті колесо 8, що прижате пружина Комп’ютерна верстка В. Мацело 4 ми 12 до каліброваної балки 8 повторює її профіль. При цьому довжина плеча куліси ОВ, (див. Фіг.1) де рухомо прикріплена тяга каретки, збільшується по потрібній залежності, що закладена у профіль каліброваної балки. Таким чином збільшується відношення швидкостей каретки і сепаратора. Налагодження важільної системи для кожного миттєвого положення куліси, тяг каретки, каретки з опорними каліброваними планками і сепаратора з прокатними роликами відбувається при прокатці за рахунок регулювання довжини плеча куліси у місці з'єднання з тягою каретки. Використання вищевказаної корисної моделі забезпечує прокатку труб з великим відношенням діаметра до товщини стінки і зі стінками менше 0,15-0,20мм., а для тих розмірів труб, що вже прокатуються зменшення витрат металу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mill of cold periodic roller tube rolling

Автори англійською

Hryhorenko Volodymyr Ustynovych, Markevych Ivan Viktorovych

Назва патенту російською

Стан холодной периодической роликовой прокатки труб

Автори російською

Григоренко Владимир Устинович, Маркевич Иван Викторович
