Пристрій для подання рідини
Формула / Реферат
Пристрій для подання рідини, який містить форсунку, сполучену з магістраллю для подання рідини, який відрізняється тим, що форсунку виконано у вигляді камери, заповненої рідиною, усередині якої розташовано електроди, з'єднані з генератором високовольтних імпульсів, з одного боку камеру сполучено з магістраллю, а з протилежного боку - виконано канал з отвором для розпилювання рідини, при цьому внутрішня частина каналу має ступінчасту форму.
Текст

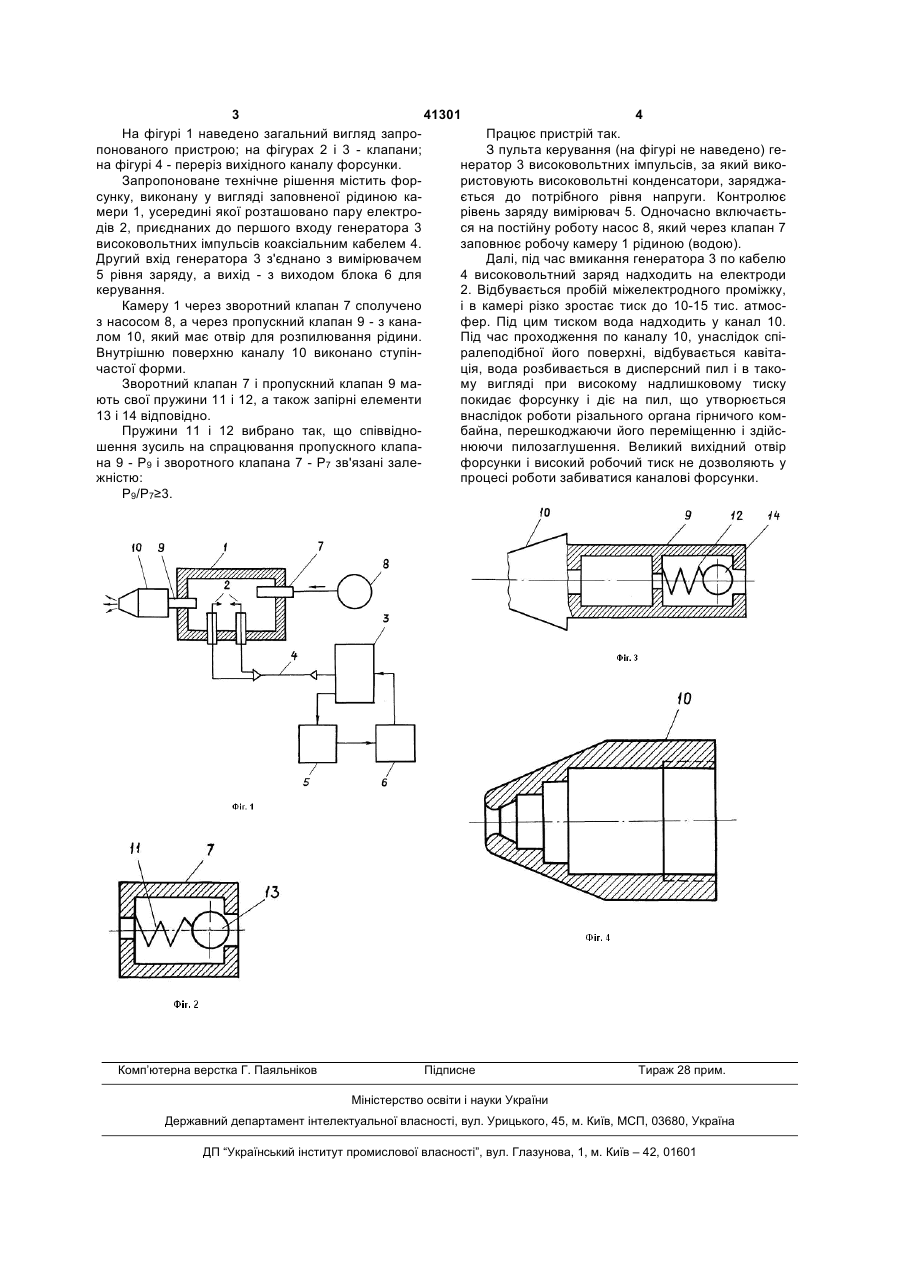

Пристрій для подання рідини, який містить форсунку, сполучену з магістраллю для подання 3 41301 4 На фігурі 1 наведено загальний вигляд запроПрацює пристрій так. понованого пристрою; на фігурах 2 і 3 - клапани; З пульта керування (на фігурі не наведено) гена фігурі 4 - переріз вихідного каналу форсунки. нератор 3 високовольтних імпульсів, за який викоЗапропоноване технічне рішення містить форристовують високовольтні конденсатори, заряджасунку, виконану у вигляді заповненої рідиною кається до потрібного рівня напруги. Контролює мери 1, усередині якої розташовано пару електрорівень заряду вимірювач 5. Одночасно включаєтьдів 2, приєднаних до першого входу генератора 3 ся на постійну роботу насос 8, який через клапан 7 високовольтних імпульсів коаксіальним кабелем 4. заповнює робочу камеру 1 рідиною (водою). Другий вхід генератора 3 з'єднано з вимірювачем Далі, під час вмикання генератора 3 по кабелю 5 рівня заряду, а вихід - з виходом блока 6 для 4 високовольтний заряд надходить на електроди керування. 2. Відбувається пробій міжелектродного проміжку, Камеру 1 через зворотний клапан 7 сполучено і в камері різко зростає тиск до 10-15 тис. атмосз насосом 8, а через пропускний клапан 9 - з канафер. Під цим тиском вода надходить у канал 10. лом 10, який має отвір для розпилювання рідини. Під час проходження по каналу 10, унаслідок спіВнутрішню поверхню каналу 10 виконано ступінралеподібної його поверхні, відбувається кавітачастої форми. ція, вода розбивається в дисперсний пил і в такоЗворотний клапан 7 і пропускний клапан 9 маму вигляді при високому надлишковому тиску ють свої пружини 11 і 12, а також запірні елементи покидає форсунку і діє на пил, що утворюється внаслідок роботи різального органа гірничого ком13 і 14 відповідно. байна, перешкоджаючи його переміщенню і здійсПружини 11 і 12 вибрано так, що співвіднонюючи пилозаглушення. Великий вихідний отвір шення зусиль на спрацювання пропускного клапафорсунки і високий робочий тиск не дозволяють у на 9 - Р9 і зворотного клапана 7 - Р7 зв'язані залепроцесі роботи забиватися каналові форсунки. жністю: Р9/Р7≥3. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for liquid supply
Автори англійськоюMnukhin Anatolii Hryhorovych
Назва патенту російськоюУстройство для подачи жидкости
Автори російськоюМнухин Анатолий Григорьевич
МПК / Мітки
МПК: E21C 35/18, E21C 25/00
Мітки: подання, рідини, пристрій
Код посилання
