Стіл вібраційний формувальний

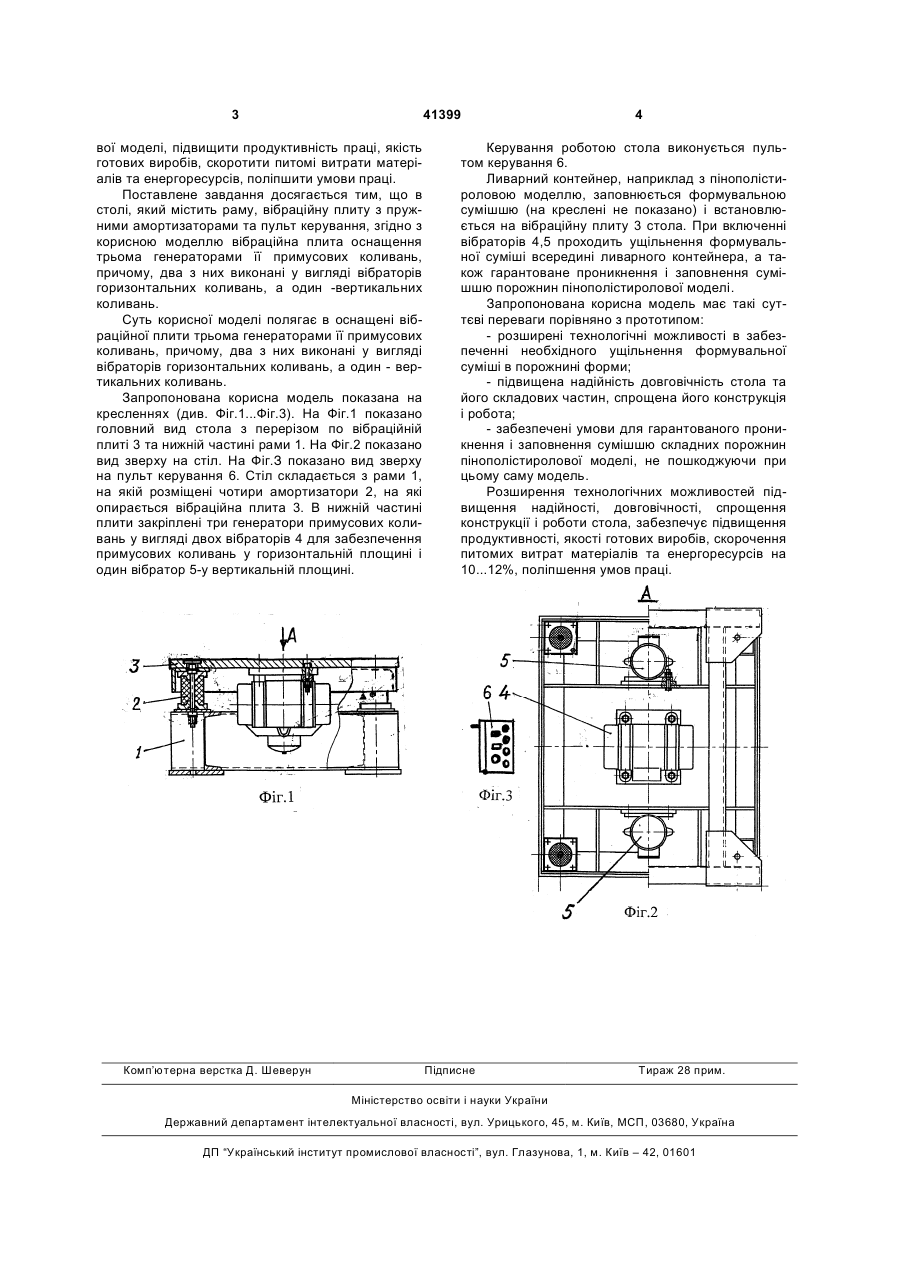

Стіл вібраційний формувальний, що містить раму, вібраційну плиту з пружними амортизаторами та пульт керування, який відрізняється тим, що вібраційна плита оснащена трьома генераторами її примусових коливань, причому два з них виконані у вигляді вібраторів горизонтальних коливань, а один - вертикальних коливань. (19) (21) u200813083 (22) 11.11.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ШИНСЬКИЙ ІГОР ОЛЕГОВИЧ, UA, ШИНСЬКИЙ ОЛЕГ ЙОСИПОВИЧ, UA, КАРИЧКОВСЬКИЙ ПЕТРО МИКИТОВИЧ, UA, БОЛЮХ ВІТАЛІЙ АНАТОЛІЙОВИЧ, UA (73) ШИНСЬКИЙ ІГОР ОЛЕГОВИЧ, UA, ШИНСЬКИЙ ОЛЕГ ЙОСИПОВИЧ, UA, КАРИЧКОВСЬКИЙ 3 41399 вої моделі, підвищити продуктивність праці, якість готових виробів, скоротити питомі витрати матеріалів та енергоресурсів, поліпшити умови праці. Поставлене завдання досягається тим, що в столі, який містить раму, вібраційну плиту з пружними амортизаторами та пульт керування, згідно з корисною моделлю вібраційна плита оснащення трьома генераторами її примусових коливань, причому, два з них виконані у вигляді вібраторів горизонтальних коливань, а один -вертикальних коливань. Суть корисної моделі полягає в оснащені вібраційної плити трьома генераторами її примусових коливань, причому, два з них виконані у вигляді вібраторів горизонтальних коливань, а один - вертикальних коливань. Запропонована корисна модель показана на кресленнях (див. Фіг.1...Фіг.3). На Фіг.1 показано головний вид стола з перерізом по вібраційній плиті 3 та нижній частині рами 1. На Фіг.2 показано вид зверху на стіл. На Фіг.З показано вид зверху на пульт керування 6. Стіл складається з рами 1, на якій розміщені чотири амортизатори 2, на які опирається вібраційна плита 3. В нижній частині плити закріплені три генератори примусових коливань у вигляді двох вібраторів 4 для забезпечення примусових коливань у горизонтальній площині і один вібратор 5-у вертикальній площині. Комп’ютерна верстка Д. Шеверун 4 Керування роботою стола виконується пультом керування 6. Ливарний контейнер, наприклад з пінополістироловою моделлю, заповнюється формувальною сумішшю (на креслені не показано) і встановлюється на вібраційну плиту 3 стола. При включенні вібраторів 4,5 проходить ущільнення формувальної суміші всередині ливарного контейнера, а також гарантоване проникнення і заповнення сумішшю порожнин пінополістиролової моделі. Запропонована корисна модель має такі суттєві переваги порівняно з прототипом: - розширені технологічні можливості в забезпеченні необхідного ущільнення формувальної суміші в порожнині форми; - підвищена надійність довговічність стола та його складових частин, спрощена його конструкція і робота; - забезпечені умови для гарантованого проникнення і заповнення сумішшю складних порожнин пінополістиролової моделі, не пошкоджуючи при цьому саму модель. Розширення технологічних можливостей підвищення надійності, довговічності, спрощення конструкції і роботи стола, забезпечує підвищення продуктивності, якості готових виробів, скорочення питомих витрат матеріалів та енергоресурсів на 10...12%, поліпшення умов праці. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
