Електроімпульсний вібраційний стіл

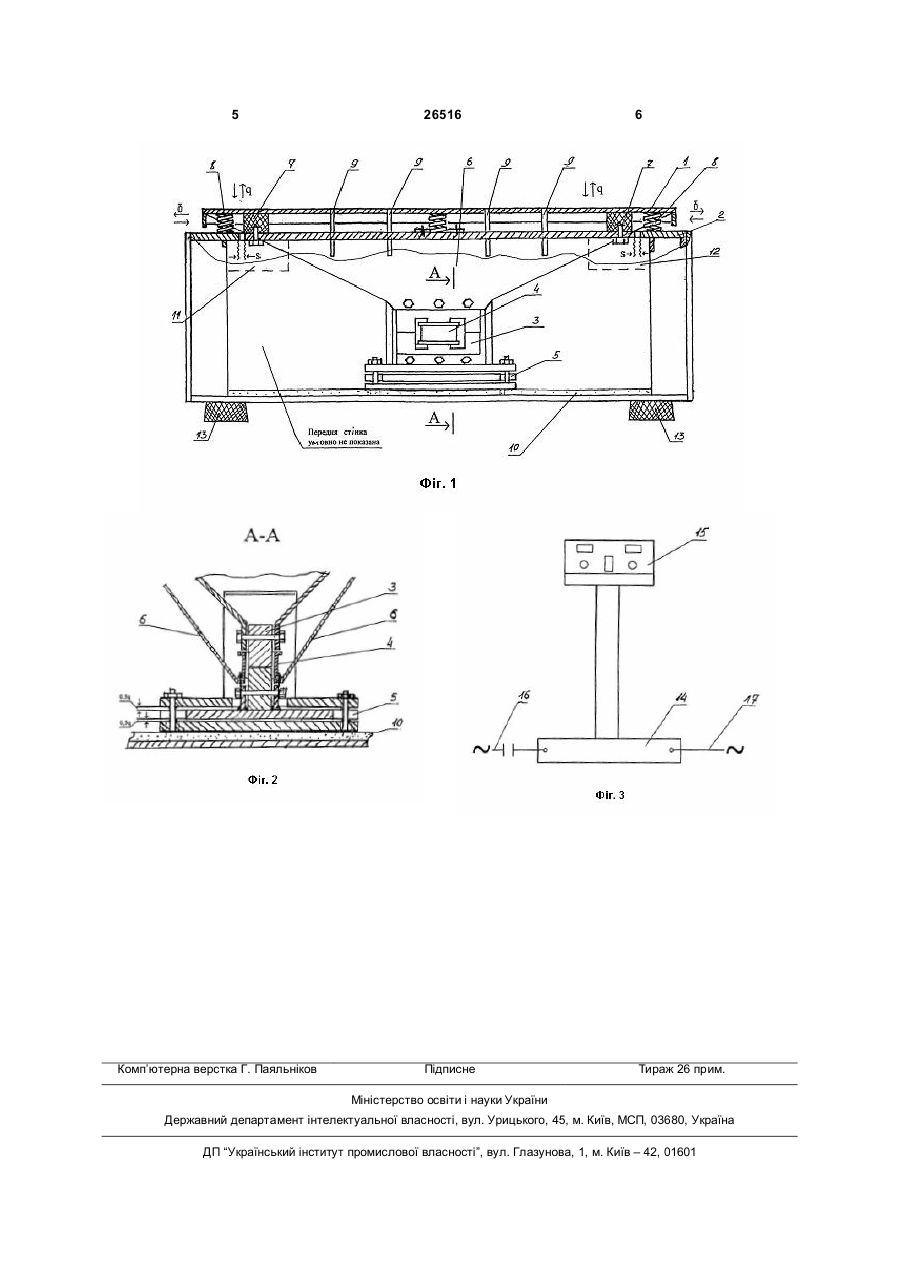

1. Електроімпульсний вібраційний стіл, переважно для виготовлення бетонних виробів, що включає вібратор і рухливу платформу формування, який відрізняється тим, що стіл виконаний з пружноплаваючою платформою, накладеною на віброгасильні подушки й пружини стиску, установлені симетрично до вертикальної осі електромагні 3 Задача досягається тім, що електроімпульсний вібраційний стіл для виготовлення бетонних виробів, який включає вібратор і платформу формування, відповідно до корисної моделі, виконаний з пружноплаваючою платформою, накладеною на віброгасячі подушки й пружини стиску, установлені симетрично вертикальній осі електромагнітного вібратора з котушками, електрично пов'язаними з операторами комунікаційного електронного інвертера, що має програму керування й ключ включення й відключення, винесених на дистанційний пульт керування роботою стола. Стіл постачений елементами настроювання мікроколивань по пружності й діапазонам вібрації, що включають віброгасячі подушки й пружини стиску, установлені симетрично вертикальній осі електромагнітного вібратора, що включають гвинти стяжки, зачепи з пазами корпуса плаваючої платформи, гайки настроювання й плиту навантаження, що втримує форму(ми) виробу на платформи. На Фіг.1 зображений вібраційний стіл, на Фіг.2 - розріз по А-А Фіг.1, на Фіг.3 - блок управління. До конструкції столу входять рухлива платформа 1 корпусна станина 2, електромагніт 3, котушка 4 електромагніту, приводна рухлива плита 5, пластина 6 кріплення котушки до стола, чотири резиново-металічні віброгасячі подушки 7, шість пружин 8, чотири ребра жорсткості 9, поролоновий звукоізолятор 10, два вікна 11 і 12 на передній стінці столу для обслуговування, чотири гумові підставки 13 (100x60x40), коробка 14 з пультом керування 15 сполученим з електромагнітом 3 за допомогою електричного кабелю 16, а з инвертором - кабелем 17. Робота електроімпульсного вібраційного стола заснована на формуванні імпульсів вібрації робочої рухливої платформи 1 стола у вертикальній площині щодо осі, тобто знизу нагору й назад. Вібрації з вертикальною осциляцією й у заданих межах регулювання по висоті забезпечуються за допомогою електромагнітного пристрою електромагніт - вібратор 3, що ізольований за допомогою віброгасячих подушок 7 і пружин 8 від корпусу станини 2. Корпус станини 2 також ізольований від підлоги за допомогою гумових підставок 13 і від вібратора прокладкою 10. Регулювання попередньої напруги у віброподушках ведеться за допомогою пристрою регулятора. Кріплення форм (однієї або двох одночасно) на рухливій платформі 1 стола виконується з урахуванням форми бетонного виробу. Бетонна суміш заповнюється у форми при включеній вібраційній 26516 4 системі стола, наприклад, за допомогою дозатора, що змонтований під столом з формами (не показаний). Пульт керування 15 забезпечує частоту коливань вібраційної плити 1 100¸200Гц і вище, дозволяє забезпечити процес ущільнення капілярно пористої бетонної суміші в щільне бетонне тісто з урахуванням фізики мікрореології й вакуумакустичної активації при амплітуді термогравітаційного мікродіалізу 0,5¸0,6мм. Такі урахування підпорядковані закону взаємодії поверхонь в фазочастотному режимі вібрацій та коливань відносно сформованих текстур у макросистемі. Вібрації платформи вібраційного стола відбуваються щодо величини опускання й підйому (q), а плавання - щодо настановного зазору (S) на величину мікровібрацій (б). Такий складний рух палуби формує як вертикальні так і горизонтальні коливання, що істотно впливає на процес ущільнення бетонної суміші, коли забезпечується гравітаційне й сдвигове мікро-деформування суміші в режимі гравітаційного (вагового) і пульсуючого ущільнення до заданої щільності бетону при його затвердінні в готовому виробі. Технологія «EIVUB» має ознаки прогресивності й високо якості з високим технологічним рівнем організації робочого місця, що має дистанційний пульт керування й програмний інвертер. Важливою рисою операційної системи вібростола є його безшумна робота, коли мікроколивання гасяться в пружних-буферних підсистемах, що амортизують, з гумових підставок у фундаменту й гумово-металічних подушок із пружинами жорсткості. При цьому маса вібраційної платформи менше маси корпусної станини ~ в 2,1 рази. При цьому вібраційна платформа може бути замінена на іншу із параметричного ряду вібраційних столів. Таким чином, запропонований електроімпульсний вібраційний стіл, переважно для виготовлення бетонних виробів забезпечує досягнення технологічного, екологічного й соціального ефекту, а також має перспективу застосування в наукових дослідженнях резервів наукового відкриття №124 МААНОИ «Явище вакуумакустичної активації рідинних систем» академіка, д.ф.т.н. Пащенко В.Л., в частині впливу вібрацій в технологіях активації різних термодинамічних систем із сумішей, а також при вібраційному синтезі або каталізі і інше. Для таких цілей розроблено параметричний ряд вібраційних столів та платформ виконаних на базі запропонованої корисної моделі. 5 Комп’ютерна верстка Г. Паяльніков 26516 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
